Diseñar fondo, usar imagen de dispositivo
Hay dos casos de uso para configurar el fondo de una visualización:
La visualización debe proporcionarse con un color de fondo o una imagen de fondo. Para hacer esto, use el comando y configurar un color o un archivo de imagen. El fondo que está diseñado de esta manera se muestra cuando se utiliza la visualización (también en TargetVisu o WebVisu).
Al crear visualizaciones para un dispositivo específico, use una imagen en el fondo para ayudar a colocar los elementos de visualización correctamente. Las visualizaciones creadas de esta manera se utilizan posteriormente en una visualización principal que, por ejemplo, representa el panel de control de un dispositivo. Usted proporciona etiquetas, controles, etc., que deben encajar correctamente en el marco del panel.
Para configurar este tipo de "imagen de dispositivo", especifique el archivo de imagen deseado en el cuadro de diálogo Administrador de visualización. Además, puede definir un área dentro de la imagen del dispositivo a la que desea restringir la visualización. Puede configurar los ajustes para que los elementos de visualización no se puedan colocar fuera del área o que se emita un mensaje de compilación en este caso.
Como alternativa a la configuración mediante Visualization Manager, también se puede proporcionar una imagen del dispositivo mediante la descripción del dispositivo.
Configurar "Imagen de fondo".
Requisito: Un proyecto con una visualización está abierto.
Abra la visualización y haga clic en .
Selecciona el Usar la imagen opción y abra el Asistente de entrada.
En el Asistente de entrada cuadro de diálogo, seleccione una imagen.
La imagen se utiliza como imagen de fondo.
Sugerencia
En el Propiedades cuadro de diálogo de un objeto de visualización, puede utilizar el Incluir imagen de fondo property también para configurar si la imagen de fondo se muestra siempre completa o truncada.
Configuración de un fondo de color
Requisito: Un proyecto con una visualización está abierto.
Abra la visualización y haga clic en .
Selecciona el usar color opción.
En el cuadro de lista, seleccione un color de estilo (ejemplo: elementofondocolor).
El fondo de la visualización es en color.
Configuración de una "imagen del dispositivo"

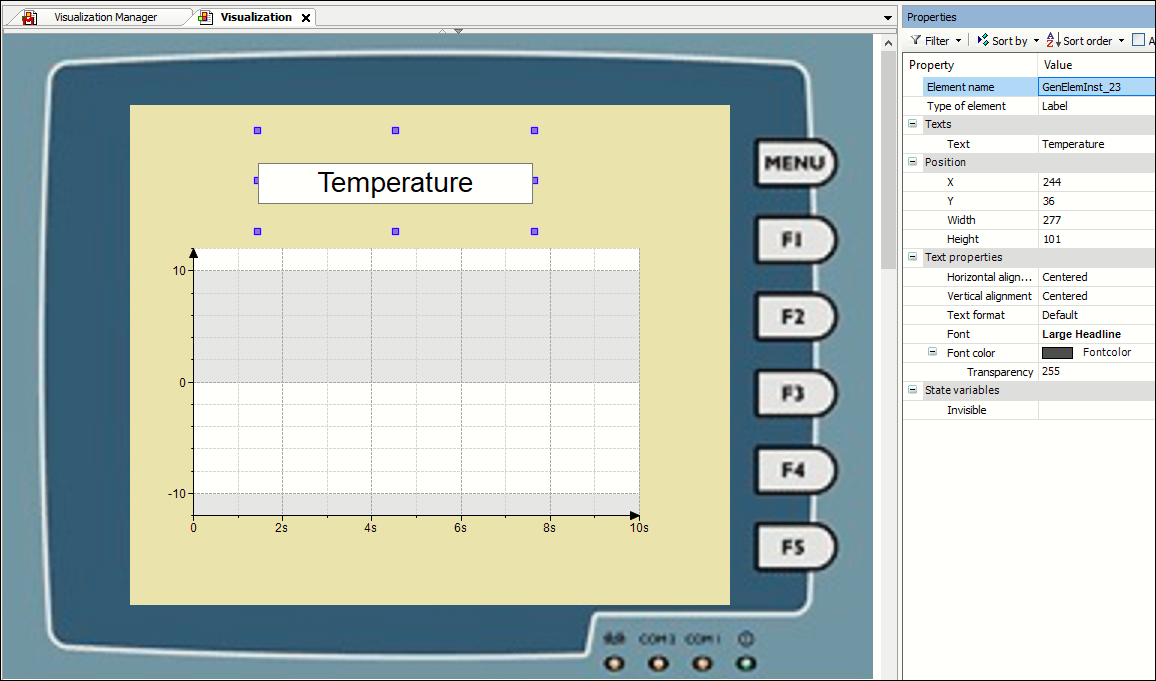

Una imagen de dispositivo en segundo plano se utiliza como ayuda al crear visualizaciones para un dispositivo específico. En las instrucciones a continuación, puede ver cómo usar una imagen de dispositivo para representar un panel de control. Si usa esto como fondo, puede usarlo como guía al crear visualizaciones y colocar correctamente los elementos en consecuencia.
En el Dispositivos ver, haga doble clic en el Administrador de visualización. En el cuadro de diálogo de apertura, cambie a Ajustes avanzados.
En Configuración de fondo, especifica el ID de imagen de la imagen de fondo deseada. Para ello, tiene un archivo de imagen del panel de control en el sistema de archivos, o en un grupo de imágenes en el proyecto o en una biblioteca.
Defina el área deseada dentro de la imagen del panel de control donde se debe mostrar la visualización más tarde (por ejemplo, el área del espacio del monitor en la imagen). Para hacer esto, especifique las posiciones de las esquinas superior izquierda e inferior derecha de esta área en píxeles. Ejemplo: 10/70 para la parte superior izquierda y 700/600 para la parte inferior.
Habilitar el Limitar la posición del elemento dentro del área de contenido opción para poder colocar los elementos solo en esta área al crear la visualización. En este caso, también podría utilizar el Advertencia de compilación si el elemento excede el área de contenido opción.
Guarde la configuración como predeterminada para el dispositivo actual. Cada visualización adicional debajo de una aplicación para este dispositivo (incluso en otros proyectos) ahora también obtendrá el fondo definido.
Ahora coloque elementos en la visualización como desee. Notará que esto solo es posible dentro del "área de contenido" definida.
Sugerencia
En el Opciones de visualización (imagen del dispositivo), puede establecer en qué modos de funcionamiento (en línea, fuera de línea) se debe mostrar la imagen del dispositivo.
