Elementos del diagrama de clase

Los elementos del diagrama de clases están disponibles en el Caja de herramientas vista. Esta vista se abre cuando abre una Diagrama de clase objeto en el editor.


Clase (POU)


Interfaz


DUT (Tipo de unidad de datos)


Lista de variables globales


Nota


Declaración de variables


Propiedad


Método


Acción


Composición (VAR)


Asociación (POINTER TO)


Realización (IMPLEMENTS)


Generalización (EXTENDS)

Objetos de bibliotecas

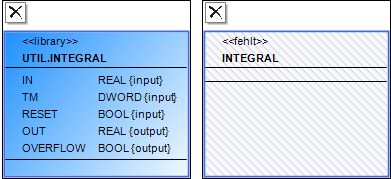

Los objetos de una biblioteca se identifican en el elemento con <<library>>. Si esta biblioteca no está integrada en la aplicación, los elementos se sombrean en blanco y se identifican con <<missing>>.
