Modo en línea

Los gráficos de estado reaccionan a los eventos. Cuando ocurre un evento y como resultado una condición es verdadera, ocurre una transición de estado con el siguiente reloj de ciclo de bus. También puede configurar transiciones para que la transición de estado cambie activada por flanco con la condición correspondiente. En la implementación, la transición se marca con el símbolo.

En el Propiedades → Propiedad ver, seleccione el Flanco ascendente opción.

En el tiempo de ejecución de un diagrama de estado, sus estados generalmente se ejecutan con el ciclo de la tarea. Sin embargo, puede configurar un estado de tal manera que se ejecute en ciclo y el estado ejecute rápidamente todas las acciones dentro de un ciclo de bus. Este tipo de estado se muestra en rojo en la implementación.

En el caso de funciones y métodos, las variables locales suelen ser temporales. En tiempo de ejecución, las variables locales no se almacenan, sino que se liberan cuando se sale de la POU. Como resultado, la información sobre el estado del gráfico de estado no se almacena. Por lo tanto, no es posible un comportamiento de conmutación controlado por el ciclo del bus. Por esta razón, los diagramas de estado en funciones o métodos se ejecutan en ciclo. Entonces, si implementa un método como un gráfico de estado, este diagrama se cambia rápidamente. También en el Caja de herramientas vista, sólo un el estado rojo está disponible.

Puede evitar este comportamiento declarando variables de instancia VAR_INST en lugar de variables locales en la función o método. Cuando sale del método, las variables de instancia se almacenan en la POU que realiza la llamada (un programa o una instancia de bloque de funciones). A continuación, las transiciones de estado se conmutan lentamente controladas por flancos con el ciclo de bus.

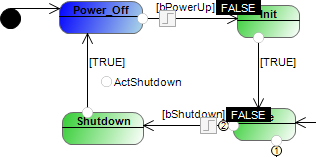

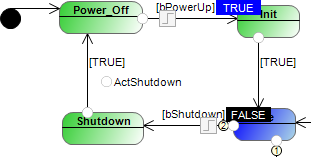

Cuando una aplicación se ha descargado e iniciado, puede monitorear sus POU en el monitoreo. En el caso de POU en el Gráfico de estado UML lenguaje de implementación, puede monitorear gráficamente qué estado está activo, porque el estado actualmente activo está marcado en azul. El gráfico de estado se actualiza continuamente.

Puede forzar variables en la declaración en el Valor preparado columna. En el caso de las variables booleanas, también puede hacer clic en el valor de monitoreo para hacer esto en la implementación. Cuando se prepara un valor, el valor de seguimiento se marca en la esquina superior derecha de la implementación.

También puede monitorear las variables de condición de las transiciones en listas de observación en modo en línea.

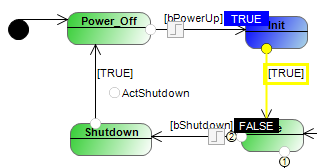

En el gráfico de estado en modo en línea, puede definir puntos de interrupción para detener la ejecución de la aplicación en estos puntos y verificar las variables o listas de observación allí. En el gráfico de estado en modo en línea, todas las posibles posiciones de punto de ruptura se muestran como un circulo gris Puede hacer clic en el círculo para seleccionar y anular la selección de una posición. Hacer clic Depurar → Alternar punto de interrupción o presione el F9 para definir una posición seleccionada como punto de interrupción o liberarla.

Además, puede reanudar una aplicación detenida en un punto de interrupción en pasos individuales.

Si realiza una edición fuera de línea en un gráfico de estado existente, como cambiar transiciones, condiciones, prioridades, acciones o nombres, puede descargar el diagrama al controlador con un cambio en línea cuando inicie sesión. El diagrama no requiere reinicializarse.

Sin embargo, cuando agrega, quita o reemplaza un estado o región, el diagrama requiere reinicializarse. Esto también se aplica a los cambios en los estados implícitos, como el Selección elemento o si selecciona el Implementación abortable condición en el cuadro de diálogo de propiedades de un gráfico de estado. Luego inicie sesión en el controlador con una descarga.
