Elemento: bifurcación/unión

La bifurcación es un pseudoestado para dividir transiciones a procesamiento pseudoparalelo en estados ortogonales. Todas las transiciones que se originan en una bifurcación son transiciones de finalización que tienen que terminar en un estado ortogonal en diferentes regiones de un estado compuesto. Estas transiciones no tienen una condición y cambian cuando se cumplen las condiciones de protección de las transiciones entrantes.


Propiedades

Propiedad

Descripción

identificador

Nombre único para el elemento seleccionado. No se muestra en el gráfico de estado.

Dirección vertical

_cds_icon_checked.png: Las barras se dibujan verticalmente.

_cds_icon_option_deactivated.png: Las barras se dibujan horizontalmente.

Entrada del usuario

Acción

Descripción

  1. Seleccione un Unirse

  2. Haga clic en el _uml_icon_transition_completion.png símbolo.

    Se genera una transición de finalización saliente.

  3. 3. Haga clic en un estado ortogonal.

    Se inserta una transición de finalización entre los dos elementos.

Se inserta una bifurcación con una transición de finalización.

  1. Seleccione un Bifurcación/Unirse.

  2. _uml_img_fork_selected.png: arrastre el cuadro azul al final de la línea.

    Se cambia el tamaño del elemento.

Se cambia la longitud del elemento de horquilla.

Ejemplo

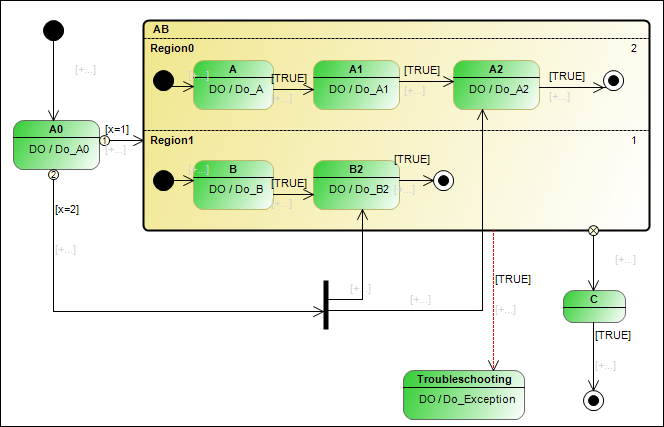

ejemplo 27. Bifurcación con estados ortogonales

Bifurcación con transiciones salientes que terminan en estados ortogonales:
