Comando: Ver métricas estándar
Símbolo:
Función: El comando inicia el análisis del código estático para la aplicación activa. Las métricas predeterminadas para todos los bloques de programación se calculan y se muestran en una tabla en la página Métricas estándar pestaña.
Llamar: Construir → Análisis estático menú
Para más información, ver:
Pestaña: Métricas estándar
 |
Sugerencia
En el Configuración de análisis estático: Métricas cuadro de diálogo, puede cambiar la configuración de las métricas. Puede desactivar el cálculo de una métrica. Y puede definir valores límite para métricas específicas.
Nota
Si un valor está fuera de los límites superior e inferior configurados, el campo de la tabla se resalta en rojo.
Los siguientes comandos se proporcionan en el menú contextual de la tabla:
Calcular | Actualiza los valores |
Copiar tabla | Copia la tabla al portapapeles. El separador es una pestaña. |
Imprimir tabla | Abre el cuadro de diálogo predeterminado para configurar el trabajo de impresión. |
Exportar tabla | Exporta la tabla a un archivo CSV El separador es un punto y coma. |
Diagrama de Kiviat | Requisito: Al menos tres métricas están habilitadas a las que se les han definido límites superior e inferior. Representa las métricas del bloque de funciones seleccionado como un gráfico de radar. Esto visualiza la calidad del código POU con respecto a un estándar determinado. Cada métrica se representa como un eje con su origen en el centro (valor 0) que se irradia hacia afuera en tres zonas de anillos concéntricos. La zona del anillo interior representa el rango de valores por debajo del límite inferior definido para la métrica. El anillo exterior representa el rango de valores por encima del límite superior. Los ejes de las métricas se distribuyen uniformemente alrededor del círculo. Los valores actuales de las métricas individuales en los ejes están conectados por una línea. En el caso ideal, la línea completa se ubica en la zona media. |
Configurar | Abre la tabla para seleccionar las métricas deseadas. Esto corresponde a la tabla en la configuración del proyecto. |
POU abierta | Abre el editor con la POU. |

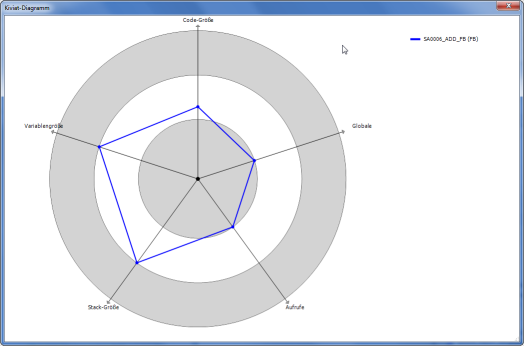

Ejemplo de un diagrama Kiviat para cinco métricas
El nombre de la métrica se muestra al final del eje respectivo y el nombre de la POU se muestra en la esquina superior derecha del diagrama.
