Pestaña: Escalado/Mapeo

En esta pestaña, puede definir la relación entre las unidades técnicas (por ejemplo, milímetros o grados) y las unidades de accionamiento (incrementos). Dependiendo de la descripción del dispositivo, las opciones de configuración se muestran simplificadas (parámetro bHiresMode = TRUE), y / o escalado para motores lineales también puede ser posible (parámetro IsLinearMotor = TRUE). Si es necesario, también puede influir en la asignación de objetos de accionamiento transmitidos cíclicamente a variables IEC.

tabla 11. Tipo de motor

Giratorio

standard icon: Los ajustes en Escalada se aplica a motores rotativos.

Lineal

standard icon: Los ajustes en Escalada se aplica a motores lineales. (Configuración simplificada sin engranajes ni giros del motor)



tabla 12. Escalada

Invertir dirección

standard icon: Se invierte el sentido de giro. El motor obtiene los valores especificados con signos opuestos.

Precisión (dígitos decimales)

Requisito: La descripción del dispositivo especifica un cuadro de diálogo de configuración simplificado (parámetro bHiresMode = TRUE). En este caso, las configuraciones ocultas obtienen el valor predeterminado de 1.

Número de posiciones decimales para las unidades de usuario de los incrementos a escalar y transferir. Por ejemplo, 3 corresponde a una precisión de 103.

incrementos <=> vueltas del motor

Número de incrementos que corresponden a un número determinado de vueltas del motor. Puede ver el parámetro en el Configuración pestaña del editor de dispositivos.

el motor gira <=> la salida del engranaje gira

Número de vueltas del motor que corresponden a un número dado de vueltas de salida del engranaje.

la salida del engranaje gira <=> unidades en la aplicación

Número de vueltas de salida del engranaje que corresponden a una unidad en la aplicación.

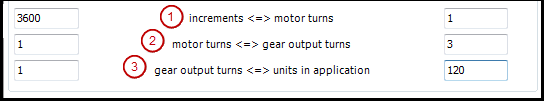

ejemplo 4. Ejemplo de una configuración completa

En la configuración de muestra, un variador que tiene 3600 incrementos para un giro del motor se escala de modo que las unidades técnicas de la aplicación sean grados angulares rectos.



tabla 13. Cartografía

Nota: Estos parámetros no están disponibles para Drive_PosControl.

Mapeo automático

standard icon: Los parámetros IEC que afectan al variador se asignan automáticamente a las entradas y salidas correspondientes del dispositivo. Después de la desactivación de la opción, el mapeo se puede editar manualmente. Para hacer esto, cambie la dirección o el tipo de las entradas y salidas a la lista de parámetros mostrada que se creó de acuerdo con el archivo de descripción del dispositivo.
