Comando: Mostrar puntos de interpolación

Símbolo:

Función: El comando activa y desactiva la visualización de puntos de interpolación.

Llama: CNC menú

Requisito: Hay una ruta de CNC abierta en el editor.

Si la visualización de los puntos de interpolación está activada, la trayectoria del CNC se muestra con los puntos de interpolación.

El tiempo de ciclo, que se establece en el cuadro de diálogo de los ajustes del CNC (Preinterpolación tab), se utiliza para determinar los puntos de interpolación. Además, esta función determina si se muestra o no una ruta de CNC con preprocesamiento en el editor.

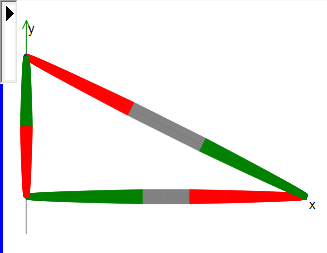

Mostrar en el editor gráfico

Se muestra un punto de interpolación con una línea perpendicular a la dirección del movimiento. La longitud de la línea es proporcional a la velocidad de la trayectoria actual. Esto hace posible una estimación aproximada del comportamiento de la velocidad.

Mayor distancia y línea larga	Alta velocidad
Distancia más pequeña y línea corta	Baja velocidad
rojo	El interpolador se desacelera.
Verde	El interpolador se acelera.
gris	El interpolador tiene una velocidad constante.
