Pestaña: Esclavo Sercos – Parámetro de usuario

Objeto: Esclavo Sercos

En esta pestaña, define parámetros adicionales que se transmiten una sola vez al sistema de bus durante la fase del procedimiento de arranque asignada a este. La mayoría de estos parámetros solo se pueden configurar en la fase de comunicación 2. La documentación del dispositivo indicará dónde se puede configurar un parámetro.

tabla 6. Inicialización Fase 2 - 4

Para cambiar un parámetro, haga doble clic en su valor.
Columna	Fase en la que se pueden transferir los parámetros
IDN.SI.SE	número de identificación de 32 bits
Nombre	Nombre del objeto
Valor	valor del objeto
Longitud	Longitud de datos del objeto
Abortar por error	: En caso de error, se cancela toda la transmisión de los parámetros. : En caso de error, el programa continúa con la línea especificada en el Proxima linea columna. De esta forma, se puede saltar un bloque completo o definir un retorno. Tenga en cuenta que un retorno puede conducir a un bucle infinito si nunca se puede escribir el mismo parámetro.
Comentario
Agregar	Abre el Seleccionar elemento del directorio de objetos vista de selección. Allí puede agregar un nuevo parámetro para la fase seleccionada.
Editar	Abre el Seleccionar elemento del directorio de objetos vista de selección para cambiar la línea seleccionada.
Borrar	Elimina la línea seleccionada de la lista.
Ascender Mover hacia abajo	Al hacer clic en el Ascender y Mover hacia abajo botones, cambia el orden de los parámetros en la lista. Aquí es posible una selección múltiple. El orden de los parámetros en la lista corresponde al orden en la inicialización.

Diálogo: Seleccionar elemento del directorio de objetos

El cuadro de diálogo proporciona una lista de objetos que se han importado desde el archivo de descripción del dispositivo. Seleccione los parámetros de esta lista para las fases individuales. Al hacer clic en una entrada, se copian los datos en la parte inferior del cuadro de diálogo. Entonces puedes editar el Valor y Máscara de datos campos.

Como alternativa a seleccionar de la lista, puede escribir todos los datos que componen el número de identificación completo de 32 bits (IDN.SI.SE).

Atención

Cuando se ingresan valores individuales, no se realiza una verificación de plausibilidad. Cualquier error se identifica solo cuando se inicia el bus y se informa con un mensaje en el archivo de registro.

Nombre	Nombre del objeto
IDN	Número de identificación
S	Tipo de parámetro S: parámetro por defecto PAGS: parámetros específicos del fabricante. Esta información reserva el primer bit del IDN.SI.SE.
P
Pset	Conjunto de parámetros. El rango de valores es de 0 a 7 y reserva los siguientes 3 bits del IDN.SI.SE.
FG	El desplazamiento FG reserva los siguientes 12 bits, lo que da como resultado un rango de valores de 0 a 4095.
SI	Instancia de estructura con 8 bits (rango de valores 0 – 255).
SE	Elemento de estructura con 8 bits (rango de valores 0 – 255).
Escribe	Tipo de datos del valor en el Valor campo.
Valor	valor del objeto
Editar valor como lista	Puede escribir varios valores separados por comas en el Valores campo.
máscara de datos	Datos para enmascarar el valor
Mando	Escribir: Puede establecer un valor y una máscara de datos. Si no establece una máscara de datos, el valor se escribe directamente. Si establece una máscara de datos, primero se lee el valor actual del esclavo y se vincula con la máscara de datos AND. El mismo enlace ocurre con el valor configurado y la máscara de datos. Luego, ambos resultados se vinculan con OR y el resultado se escribe en el esclavo. Leer/Comparar: El esclavo lee el valor actual y lo compara con el valor configurado. Si no establece una máscara de datos, la comparación de igualdad se proporciona sin más cálculos. Si establece una máscara de datos, primero se lee el valor actual del esclavo y se vincula con AND. El mismo cálculo ocurre con el valor configurado y la máscara de datos. Se comparan los resultados. Si se detecta una diferencia, el comando se cancela o la línea se salta según el comportamiento de error definido. Ejecutar: El tipo de datos, el valor y la máscara de datos se ignoran y se ejecuta un comando de procedimiento (por ejemplo, restablecer el error IDN99) en el esclavo.
orden de mando	Antes: Los parámetros definidos por el usuario se colocan antes de los parámetros del módulo en el orden de los comandos. Después del módulo: Los parámetros definidos por el usuario se colocan después de los parámetros del módulo en el orden de los comandos.

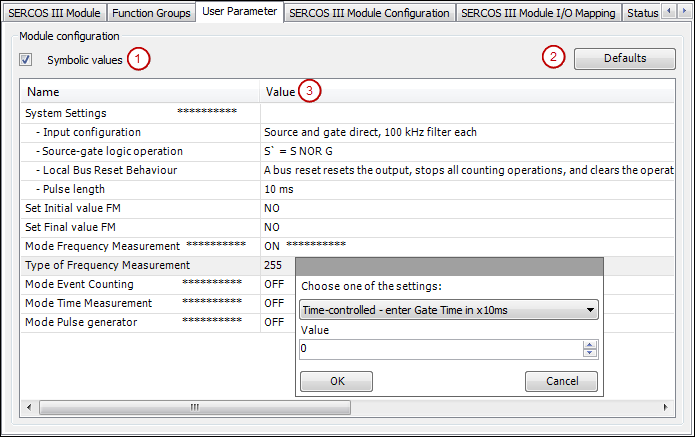

Diálogo de ejemplo: Parámetro de usuario

Dependiendo de la descripción del dispositivo, el cuadro de diálogo tiene la siguiente apariencia:

Valores simbólicos (1) Muestra el valor simbólico en lugar del valor numérico.

valores predeterminados (2): restablecer la configuración predeterminada.

Haciendo doble clic en el Valor la columna (3) abre un cuadro de lista con los valores de los parámetros definidos. Para algunos parámetros, se puede ingresar un valor definido por el usuario en el campo de entrada. Si se selecciona un valor predefinido, el campo de entrada se desactiva.
