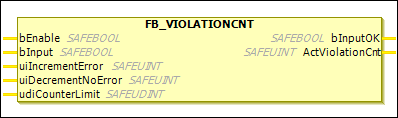

FB_VIOLATIONCNT

Descripción Bloque de funciones

El FB_VIOLATIONCNT el bloque de funciones se utiliza para implementar un contador de errores ponderado.

El bEnable la entrada se utiliza para activar o desactivar el contador. Cuando el contador está desactivado, el bInputOK Las salidas están configuradas en FALSE y ActViolationCnt se establece en 0.

Cuando bEnable se establece en TRUE, el bInput La entrada se comprueba cada vez que se llama al bloque de funciones.

Cuando la entrada bInput = TRUE, el contador de errores ActViolationCnt se reduce en el valor uiDecrementNoError.
Nota: La entrada se puede negar, en cuyo caso la señal de entrada debe ser FALSE.
Cuando la entrada bInput = FALSE, el contador de errores ActViolationCnt se incrementa en el valor uiIncrementError.
Nota: La entrada se puede negar, en cuyo caso la señal de entrada debe ser TRUE.

Tan pronto como el contador de errores alcance el valor máximo udiCounterLimit, bInputOK se establece en FALSE.

Sugerencia

La disponibilidad de este bloque de funciones depende de los indicadores de estado. FBSupportFlags del archivo de descripción ESI. Estas banderas FBSupportFlags son evaluados a partir de CODESYS Safety for EtherCAT Safety Module 4.3.0.0.

El uso de este bloque de funciones se impide si el dispositivo en cuestión no lo admite explícitamente.

tabla 58. VAR_ENTRADA

Nombre	Tipo de datos	Valor inicial	Descripción, valores de parámetros
`bEnable`	`SAFEBOOL`	`FALSE`	Entrada para activar la función. `TRUE`: El contador interno está activado. `FALSE`: El contador interno está desactivado.
`bInput`	`SAFEBOOL`	`FALSE`	Cuando se activa el contador, la entrada se verifica cada vez que se llama al bloque de funciones. . Entrada no negada `TRUE`: El contador disminuye en el valor `uiDecrementNoError`. `FALSE`: El contador se incrementa en el valor `uiIncrementError`. . Entrada negada `TRUE`: El contador se incrementa en el valor `uiIncrementError`. `FALSE`: El contador disminuye en el valor `uiDecrementNoError`.
`uiIncrementError`	`SAFEUINT`	`0`	Valor por el que se incrementa el contador interno Sólo se permite un valor constante (sin variable)
`uiDecrementNoError`	`SAFEUINT`	`0`	Valor por el cual se decrementa el contador interno Sólo se permite un valor constante (sin variable)
`udiCounterLimit`	`SAFEUINT`	`0`	Valor máximo para el contador interno. Por encima de este valor, el `bInputOK` la salida está configurada en `FALSE`. Sólo se permite un valor constante (sin variable)

tabla 59. VAR_SALIDA

Nombre	Tipo de datos	Valor inicial	Descripción, valores de parámetros
`bInputOK`	`SAFEBOOL`	`FALSE`	Cuando `Enable = TRUE` y el contador de errores interno es abajo el valor máximo, la salida se establece en `TRUE`.
`ActViolationCnt`	`SAFEUINT`	`0`	Indica el valor actual del contador interno cuando la entrada `bEnable = TRUE`. De lo contrario, la salida se establece en `0`.
