FB_TWOHAND

Descripción Bloque de funciones

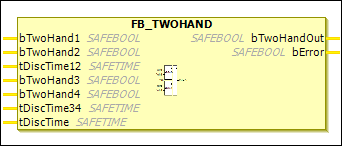

El FB_TWOHAND El bloque de funciones implementa un circuito de dos manos en el que ambos grupos de entrada deben activarse al mismo tiempo para conmutar la salida. La salida se puede restablecer solo si ambos grupos de entrada se han configurado en lógica. 0 al mismo tiempo.

Un grupo de entrada se puede configurar como entrada de un solo canal, de dos canales y de dos canales con monitoreo de tiempo de discrepancia. También es posible definir una monitorización temporal de hasta 2500 ms entre los dos grupos de entradas. Cada entrada se puede configurar como contacto normalmente cerrado (NC) y como contacto normalmente abierto (NO) mediante el Negación dominio.


Si bTwoHand2 y tDiscTime12 se eliminan, entonces bTwohand1 se utiliza como entrada de 1 canal. Este principio de funcionamiento también se aplica al segundo par de entradas.

tabla 30. VAR_ENTRADA

Nombre

Tipo de datos

Valor inicial

Descripción, valores de parámetros

bTwoHand1

SAFEBOOL

FALSE

1er canal de entrada: El Negación El comando se puede utilizar para especificar si un contacto normalmente cerrado (se solicita el estado seguro para la lógica 0) o un contacto normalmente abierto (se solicita el estado seguro para la lógica 1) está vinculado a esta entrada.

bTwoHand2

SAFEBOOL

FALSE

2do canal de entrada: Mismo comportamiento que bTwoHand1. Si el tiempo de discrepancia no es igual a 0, entonces el primer y segundo canal de entrada se consideran el primer grupo de entrada y el tiempo de discrepancia entre los dos canales se monitorea si cualquiera de los dos canales de entrada solicita el estado seguro.

tDiscTime12

SAFETIME

TIME#0ms

Tiempo de discrepancia para el control horario de los canales 1 y 2

bTwoHand3

SAFEBOOL

FALSE

3er canal de entrada o 1er canal de entrada del 2do grupo de entrada. De lo contrario corresponde a bTwoHand1.

bTwoHand4

SAFEBOOL

FALSE

Cuarto canal de entrada o segundo canal de entrada del segundo grupo de entrada. De lo contrario corresponde a bTwoHand2.

tDiscTime34

SAFETIME

TIME#0ms

Tiempo de discrepancia para el control horario de los canales 3 y 4

tDiscTime

SAFETIME

TIME#0ms

Tiempo de discrepancia para el control de tiempo de los dos grupos de entrada



tabla 31. VAR_SALIDA

Nombre

Tipo de datos

Valor inicial

Descripción, valores de parámetros

bTwoHandOut

SAFEBOOL

FALSE

Canal de salida. El estado seguro corresponde a la lógica. 0.

bError

SAFEBOOL

FALSE

TRUE: La monitorización del tiempo de discrepancia de un grupo de entradas de 2 canales ha detectado un error. El error debe confirmarse a través del ERR_ACK entrada del asociado TwinSAFE grupo.

FALSE: No se detectó ningún error.
