FB_LIMIT

Descripción Bloque de funciones

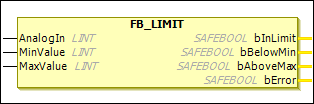

El FB_LIMIT El bloque de funciones se utiliza para comprobar si el valor en el AnalogIn la entrada está dentro de los límites predefinidos. Si el valor en AnalogIn está dentro de los límites de MinValue y MaxValue, entonces el bInLimit La salida está configurada. Si el valor es mayor que MaxValue, entonces el bAboveMax La salida está configurada. Si el valor es menor que MinValue, entonces el bBelowMin La salida está configurada.

EL6900

El FB_LIMIT El bloque de funciones no es compatible con el EL6900.

tabla 44. VAR_ENTRADA

Nombre

Tipo de datos

Valor inicial

Descripción, valores de parámetros

AnalogIn

LINT

0

Valor de entrada analógica para el control.

Tipos de datos permitidos: UINT, INT, UDINT, DINT

MinValue

LINT

0

Valor mínimo

Tipos de datos permitidos: UINT, INT, UDINT, DINT

Valor constante o variable permitida

MaxValue

LINT

0

Valor máximo

Tipos de datos permitidos: UINT, INT, UDINT, DINT

Valor constante o variable permitida



tabla 45. VAR_SALIDA

Nombre

Tipo de datos

Valor inicial

Descripción, valores de parámetros

bInLimit

SAFEBOOL

FALSE

TRUE: El AnalogIn el valor está dentro de los valores límite mínimo y máximo.

bBelowMin

SAFEBOOL

FALSE

TRUE: El AnalogIn el valor es inferior al valor límite mínimo.

bAboveMax

SAFEBOOL

FALSE

TRUE: El AnalogIn el valor es mayor que el valor límite máximo.

bError

SAFEBOOL

FALSE

TRUE: MinValue es mayor que MaxValue.

FALSE: No se ha producido ningún error.
