FB_ESTOP
Descripción Bloque de funciones

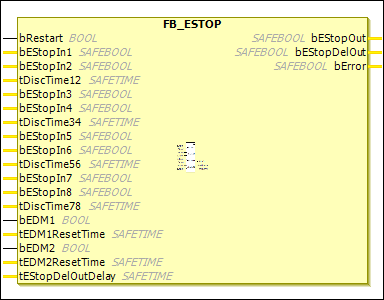

El FB_EStop
El bloque de funciones se puede utilizar para implementar un circuito de parada de emergencia con hasta ocho entradas de parada de emergencia (bEStopIn1
– bEStopIn8
). Cada una de las ocho entradas se puede negar usando el Negación comando del menú contextual. Tan pronto como una entrada solicita el estado seguro, la primera salida (EStopOut
) entra inmediatamente en estado seguro ("0
") y la segunda salida (EStopDelOut
) ingresa al estado seguro después de un retraso de tiempo configurable. La posibilidad de vincular la salida FB a varias salidas permite que varias salidas se apaguen inmediatamente (bEStopOut
) o apagar con retraso (bEStopDelOut
) se puede implementar con solo uno FB_EStop
. Para salir del estado seguro de las salidas, se debe reconocer una secuencia de señales 0->1->0 en la entrada Reinicio.

Además, se puede activar un circuito de retroalimentación para cada una de las dos salidas. En un circuito de retroalimentación, el bEStopOut
La salida se retroalimenta al bEDM1
entrada y el bEStopDelOut
La salida se retroalimenta al bEDM2
Entrada a través de cableado externo. Las entradas EDM se comprueban tan pronto como se supone que se debe abandonar el estado seguro mediante una secuencia de señales 0->1->0 en la entrada Restart. Si las entradas EDM no tienen el estado de señal "1
", entonces el FB_EStop
El bloque de funciones entra en estado de error y establece el bError
salida a 1
. Sólo se puede salir del estado de error mediante una secuencia de señales 0->1->0 en el ERR_ACK
entrada de la POU asociada (TwinSAFE grupo).
Además, dos entradas (bEStopIn1
y bEStopIn2
, bEStopIn3
y bEStopIn4
, bEStopIn5
y bEStopIn6
, así como bEStopIn7
y bEStopIn8
) se pueden combinar en cada caso para formar pares de entradas en los que los estados de señal de ambas entradas sólo pueden diferir entre sí dentro de un tiempo de discrepancia configurable (tDiscTimexx
aporte). Si se excede este tiempo de discrepancia para un par de entradas, entonces el FB_EStop
El bloque de funciones también entra en estado de error. En el estado de error del FB, las salidas adoptan el estado seguro "0
".
Si bEStopIn2
y tDiscTime12
se eliminan, entonces bEStopIn1
se utiliza como entrada de 1 canal. Este principio de funcionamiento se aplica a todos los pares de entradas.
Nombre | Tipo de datos | Valor inicial | Descripción, valores de parámetros |
---|---|---|---|
|
|
| Al inicio (cuando la POU asociada (TwinSAFE grupo) se inicia) o Reiniciar (cuando una entrada ha solicitado el estado seguro), la secuencia de señales 0->1->0 debe reconocerse en el |
|
|
| 1er canal de entrada: El Negación El comando se puede utilizar para especificar si la entrada se comporta como un contacto normalmente cerrado (contacto de apertura – el estado seguro se solicita con lógica |
|
|
| 2do canal de entrada: Mismo comportamiento que Si el tiempo de discrepancia no es igual a |
|
|
| Tiempo de discrepancia para el grupo de entrada 1 (In1+In2) |
|
|
| 3er canal de entrada o 1er canal de entrada del 2do par de entradas, en caso contrario corresponde a |
|
|
| 4.º canal de entrada o 2.º canal de entrada del 2.º par de entradas; en caso contrario, corresponde a |
|
|
| Tiempo de discrepancia para el grupo de entrada 2 (In3+In4) |
|
|
| 5.° canal de entrada o 1.° canal de entrada del 3.° par de entradas; en caso contrario corresponde a |
|
|
| 6.º canal de entrada o 2.º canal de entrada del 3.º par de entradas, en caso contrario corresponde a |
|
|
| Tiempo de discrepancia para el grupo de entrada 3 (In5+In6) |
|
|
| 7.º canal de entrada o 1.º canal de entrada del 4.º par de entradas; en caso contrario, corresponde a |
|
|
| 8.º canal de entrada o 2.º canal de entrada del 4.º par de entradas, en caso contrario corresponde a |
|
|
| Tiempo de discrepancia para el grupo de entrada 4 (In7+In8) |
|
|
|
|
|
|
| Si no es igual a La entrada no es compatible con el EL6900. |
|
|
|
|
|
|
| Si no es igual a La entrada no es compatible con el EL6900. |
|
|
| Tiempo de retardo para la salida del estado seguro en |
Nombre | Tipo de datos | Valor inicial | Descripción, valores de parámetros |
---|---|---|---|
|
|
| 1er canal de salida: el estado seguro corresponde a la lógica |
|
|
| 2.º canal de salida: el estado seguro corresponde a la lógica |
|
|
|
|
