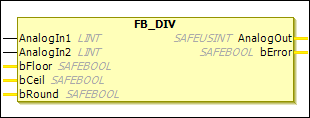

FB_DIV
Descripción Bloque de funciones
El FB_DIV el bloque de funciones se utiliza para dividir el AnalogIn1 entrada por parte del AnalogIn2 ingresar y pasar el resultado al AnalogOut producción.
Si la entrada AnalogIn2 = 0, entonces el AnalogOut la salida está configurada en 0. En este caso, no se emite ningún error.
Si se produce un desbordamiento o un desbordamiento insuficiente durante la división, entonces el ERROR Se ingresa al estado. Entonces el AnalogOut la salida se establece en 0 y el bError La salida se establece en 1.
El bFloor, bCeil, y bRound Las entradas se pueden utilizar para especificar qué método de redondeo se aplicará.
EL6900
El FB_DIV El bloque de funciones no es compatible con el EL6900.
Nombre | Tipo de datos | Valor inicial | Descripción, valores de parámetros |
|---|---|---|---|
|
|
| 1.ª señal de entrada analógica para división Tipos de datos permitidos: |
|
|
| Segunda señal de entrada analógica para división Tipos de datos permitidos: |
|
|
| Método de redondeo: los decimales se truncan. Sólo se permite un valor constante (sin variable) Sólo uno de los |
|
|
| Método de redondeo: se devuelve como resultado el siguiente entero más grande. Sólo se permite un valor constante (sin variable) Sólo uno de los |
|
|
| Método de redondeo: redondeado desde cero (por ejemplo, 2,5 se redondea a 3). Sólo se permite un valor constante (sin variable) Sólo uno de los |
Nombre | Tipo de datos | Valor inicial | Descripción, valores de parámetros |
|---|---|---|---|
|
|
| Salida analógica con el cociente. Tipos de datos permitidos: |
|
|
|
|
