Diálogo: Propiedades – POU (en SafetyApp)
Además de las propiedades estándar, cada POU ubicada en SafetyApp tiene las EtherCAT Safety Desactivación y IO de grupo propiedades.
El Propiedades El cuadro de diálogo se abre seleccionando la POU respectiva en el árbol del proyecto y haciendo clic en el botón Propiedades comando en el menú contextual.
Pestaña: Común
Para más información, ver: Diálogo: Propiedades: Común
Pestaña: Control de acceso
Para más información, ver: Diálogo: Propiedades: Control de acceso

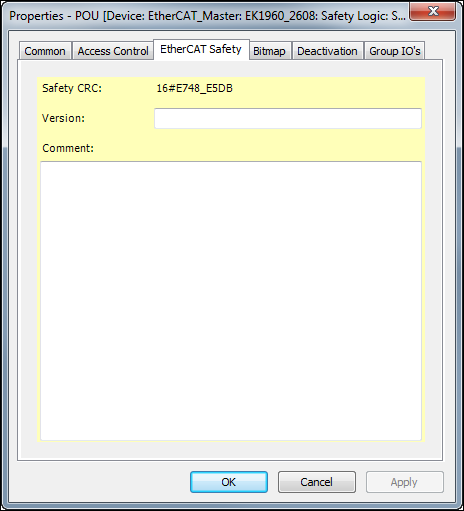

Pestaña: EtherCAT Safety
![Diálogo: Propiedades – POU [EtherCAT Safety]](image/uuid-289d1ac9-0844-3cad-47b1-f8be17fe30fc.png)
CRC de seguridad | CRC de esta POU |
Versión | Editable El desarrollador puede asignar libremente la versión. La versión se puede utilizar para detectar rápidamente la versión del objeto en la vista comparativa del objeto de la aplicación de seguridad. |
Comentario (editable) | Editable |
Pestaña: Mapa de bits
Para más información, ver: Diálogo: Propiedades: Mapa de bits

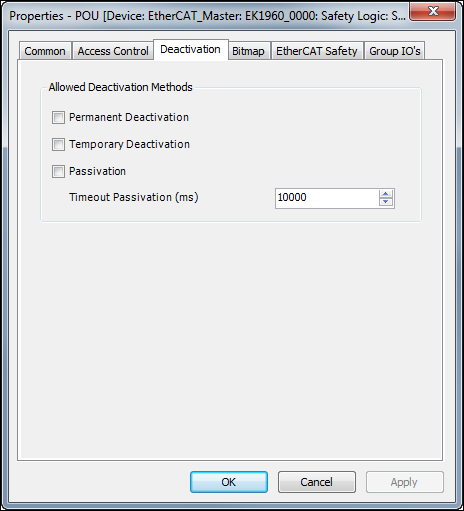

Pestaña: Desactivación
Esta pestaña está disponible sólo para el EtherCAT Safety Módulos EL6910 y EK1960.
Los métodos de desactivación para el grupo de esta POU se definen en esta pestaña. A "Grupo" se entiende como una POU que se ejecuta en el Safety Módulo con sus respectivos dispositivos lógicos. Los métodos que no están activados no están disponibles en el cuadro de diálogo en línea (ver Desactivación online de grupos).
Desactivación Permanente | Permite desactivar permanentemente el grupo de esta POU. Si se selecciona este método de desactivación en el cuadro de diálogo en línea, se establecen los valores sustitutos para las salidas de POU (consulte: Desactivación – Valores sustitutos). |
Desactivación temporal | Permite desactivar el grupo de esta POU hasta la próxima vez que se EtherCAT Safety El módulo está encendido. Si se selecciona este método de desactivación en el cuadro de diálogo en línea, se establecen los valores sustitutos para las salidas de POU. |
Pasivación | Permite un grupo con exactamente uno FSoE Módulo a desactivar cuando el dispositivo conectado ha sido desconectado de la instalación. Después de la desactivación por comando en línea, la conexión definida en el grupo debe informar una |

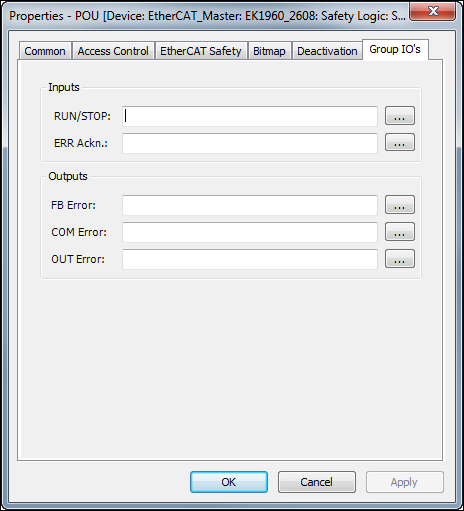

Propiedades: IO de grupo
EJECUTAR/PARAR | Opcional Variable para iniciar o detener el procesamiento de las POU |
ERR Reconocer. | Se debe establecer Variable para confirmar un error |
Variables de entrada desde E/S lógicas para el intercambio de datos con el controlador principal (consulte E/S lógicas para intercambio de datos con el PLC principal (controlador estándar)).
Variables de salida de bloques de funciones que se utilizan en este o en otro EtherCAT Safety POU.
Ejemplo:
POU_1.FB_AND_1.bAndOut.
Las variables de entrada de E/S lógicas no se pueden utilizar para el intercambio de datos con dispositivos de campo seguros.
Error de facebook | Opcional Variable para mostrar un error de bloque de funciones |
Error COM | Opcional Variable para mostrar un error de comunicación |
Error de salida | Opcional Variable para mostrar un error de las salidas locales (solo para KL6904) |
Variables de salida desde E/S lógicas para el intercambio de datos con el controlador principal (consulte E/S lógicas para intercambio de datos con el PLC principal (controlador estándar)).
Variables de salida de E/S lógicas para el intercambio de datos con dispositivos de campo seguros.
No se pueden utilizar variables de entrada de bloques de funciones usados.
