SF_Equivalent

Normas de seguridad aplicables

SF_Equivalent es un bloque de funciones PLCopen certificado. Para obtener información detallada sobre los estándares aplicados, consulte: "PLCopen – Comité Técnico 5 – Software de seguridad"

Importante

El usuario debe cumplir los requisitos enumerados en las normas.

Descripción de la interfaz

Este bloque de funciones convierte dos equivalentes SAFEBOOL entradas (ambas NO o NC) a uno SAFEBOOL salida con control de tiempo de discrepancia. Este FB no debe utilizarse de forma independiente, ya que no tiene interbloqueo de reinicio. Es necesario conectar la salida a otras funcionalidades relacionadas con la seguridad.

tabla 8. VAR_INPUT

Nombre	Tipo de datos	Valor inicial	Descripción, valores de parámetros
`Activate`	`BOOL`	`FALSE`	Ver Parámetros de entrada generales
`S_ChannelA`	`SAFEBOOL`	`FALSE`	Variable Aporte `A` para conexión lógica `FALSE`: Contacto `A` abierto `TRUE`: Contacto `A` cerrado
`S_ChannelB`	`SAFEBOOL`	`FALSE`	Variable Aporte `B` para conexión lógica `FALSE`: Contacto `B` abierto `TRUE`: Contacto `B` cerrado
`DiscrepancyTime`	`TIME`	`T#0ms`	Constante Tiempo máximo de monitorización del estado de discrepancia de ambas entradas Debe tenerse en cuenta la nota de precaución "DiscrepancyTime".

`DiscrepancyTime`

Aplica para desarrolladores en Nivel Extendido: El DiscrepancyTime La entrada debe activarse con un valor constante. Como resultado, el valor no debe cambiarse para las llamadas.

tabla 9. VAR_OUTPUT

Nombre	Tipo de datos	Valor inicial	Descripción, valores de parámetros
`Ready`	`BOOL`	`FALSE`	Ver Parámetros generales de salida
`S_EquivalentOut`	`SAFEBOOL`	`FALSE`	Salida relacionada con la seguridad `FALSE`: Mínimo de una señal de entrada es `FALSE` o cambio de estado fuera del tiempo de monitoreo `TRUE`: Ambas entradas señalan "activas" y el estado cambia dentro del tiempo de vigilancia.
`SafetyDemand`	`BOOL`	`FALSE`	Ver Parámetros generales de salida
`Error`	`BOOL`	`FALSE`	Ver Parámetros generales de salida
`DiagCode`	`WORD`	`16#0000`	Ver Códigos de diagnóstico

Sugerencia

Para ciertos niveles (más bajos) de requisitos de seguridad, se puede permitir el uso de BOOL como entradas y SAFEBOOL como salida. Sin embargo, esto debe evaluarse a través del FMEA de la aplicación. En la biblioteca, se debe hacer una distinción entre los SAFEBOOL y BOOL versión.

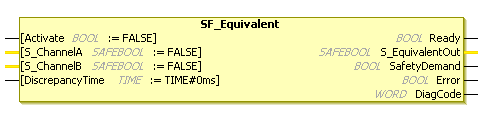

figura 10. Bloque de funciones: SF_Equivalent

Descripcion funcional

Este bloque de funciones convierte dos equivalentes SAFEBOOL entradas (ambas NO o NC) a uno SAFEBOOL salida con control de tiempo de discrepancia. Ambos canales son interdependientes. La salida del bloque de funciones muestra el resultado de la evaluación de ambos canales.

Wenn sich das Signal eines Kanals cambia de TRUE para FALSE, la salida cambia inmediatamente a FALSE por razones de seguridad.

Supervisión del tiempo de discrepancia: El tiempo de discrepancia es el período máximo durante el cual ambas entradas pueden tener estados diferentes sin que el bloque de función detecte un error. La supervisión del tiempo de discrepancia comienza cuando cambia el estado de una entrada. El bloque de funciones detecta un error cuando ambas entradas tienen estados diferentes una vez transcurrido el tiempo de discrepancia.

Ambas entradas deben conmutarse simétricamente. Esto significa que la supervisión se realiza para ambas entradas para cambiar de TRUE para FALSE así como para cambiar de FALSE para TRUE.

tabla 10. Tabla lógica de entradas y salidas

Entradas				Salidas
`Activate`	`S_ChannelA`	`S_ChannelB`	`DiscrepancyTime`	`Ready`	`S_EquivalentOut`	`SafetyDemand`	`Error`	`DiagCode`
`FALSE`	`FALSE`	`TRUE`	No empezado	`FALSE`	`FALSE`	`FALSE`	`FALSE`	`0000`
`TRUE`	`FALSE`	`FALSE`	No empezado	`TRUE`	`FALSE`	`TRUE`	`FALSE`	`8801`
`TRUE`	`TRUE`	`FALSE`	Comenzó	`TRUE`	`FALSE`	`TRUE`	`FALSE`	`8802`
`TRUE`	`TRUE`	`FALSE -> TRUE`	Comenzó	`TRUE`	`TRUE`	`FALSE`	`FALSE`	`8000`
`TRUE`	`TRUE`	`TRUE`	No empezado	`TRUE`	`TRUE`	`FALSE`	`FALSE`	`8000`
`TRUE`	`TRUE`	`TRUE -> FALSE`	Comenzó	`TRUE`	`FALSE`	`TRUE`	`FALSE`	`8806`
`TRUE`	`TRUE -> FALSE`	`FALSE`	Comenzó	`TRUE`	`FALSE`	`TRUE`	`FALSE`	`8801`
`TRUE`	`FALSE`	`FALSE`	No empezado	`TRUE`	`FALSE`	`TRUE`	`FALSE`	`8801`
`TRUE`	`FALSE`	`FALSE -> TRUE`	Comenzó	`TRUE`	`FALSE`	`TRUE`	`FALSE`	`8804`
`TRUE`	`FALSE -> TRUE`	`TRUE`	Comenzó	`TRUE`	`TRUE`	`FALSE`	`FALSE`	`8000`

Sugerencia

En la tabla lógica, una flecha -> representa una transición. TRUE -> FALSE significa que el valor de la variable jas cambió de TRUE para FALSE.

Diagrama de estado

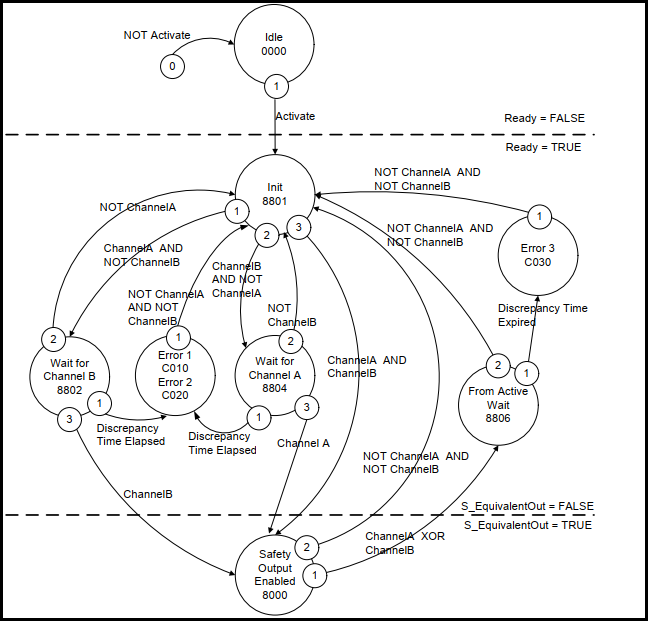

figura 11. Diagrama de estado: SF_Equivalent

Sugerencia

La transición de cualquier estado al Idle estado debido a Activate = FALSE no se muestra Sin embargo, estas transiciones tienen la máxima prioridad.

Diagramas de tiempo típicos

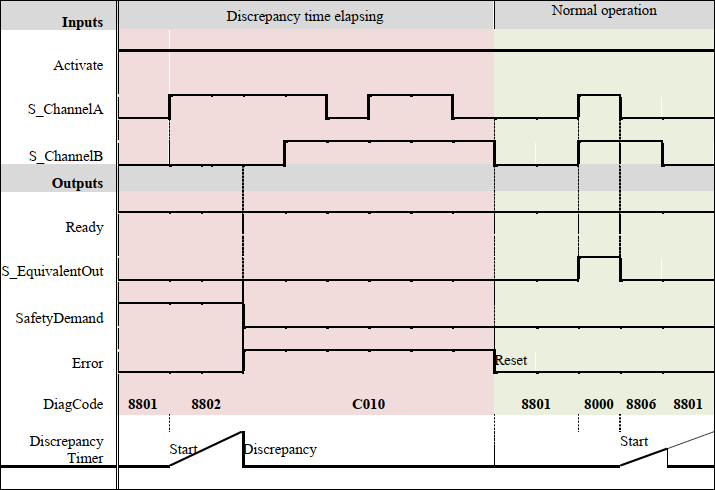

figura 12. Diagrama de tiempo 1: SF_Equivalent

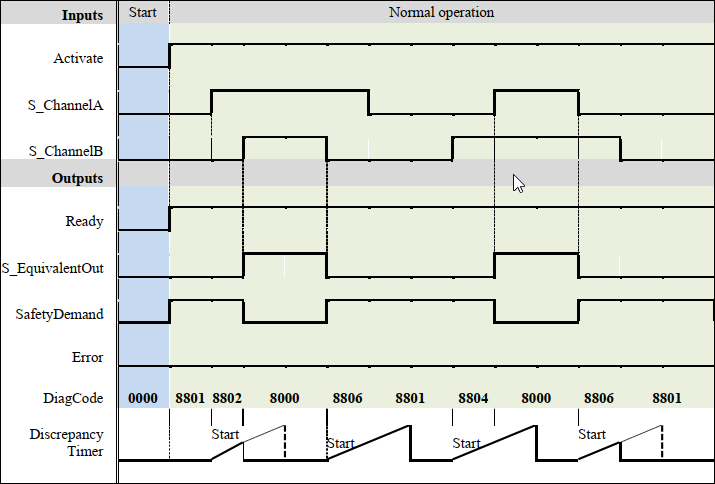

figura 13. Diagrama de tiempo 2: SF_Equivalent

Detección de errores

El bloque de funciones monitorea el tiempo de discrepancia entre el canal S_ChannelA y canal S_ChannelB, al cambiar a TRUE así como cambiar a FALSE.

Comportamiento de error

La salida S_EquivalentOut se establece en FALSE. Error se establece en TRUE. DiagCode indica los estados de error. No hay reinicio definido como una entrada junto con el reinicio de un error. Tan pronto como un conjunto de valores de entrada con la correcta S_EquivalentOut está presente, Error es FALSE otra vez.

Códigos de estado y error específicos de FB

tabla 11. Códigos de error específicos de FB

`DiagCode`	Nombre del Estado	Estado Descripción y configuración de salida
`16#C010`	`Error 1`	Tiempo de discrepancia transcurrido en el estado `16#8802` `Ready = TRUE` `S_EquivalentOut = FALSE` `SafetyDemand = FALSE` `Error = TRUE`
`16#C020`	`Error 2`	Tiempo de discrepancia transcurrido en el estado `16#8804` `Ready = TRUE` `S_EquivalentOut = FALSE` `SafetyDemand = FALSE` `Error = TRUE`
`16#C030`	`Error 3`	Tiempo de discrepancia transcurrido en el estado `16#8806` `Ready = TRUE` `S_EquivalentOut = FALSE` `SafetyDemand = FALSE` `Error = TRUE`

DiagCode

Nombre del Estado

Estado Descripción y configuración de salida

16#C010

Error 1

Tiempo de discrepancia transcurrido en el estado 16#8802

Ready = TRUE

S_EquivalentOut = FALSE

SafetyDemand = FALSE

Error = TRUE

16#C020

Error 2

Tiempo de discrepancia transcurrido en el estado 16#8804

Ready = TRUE

S_EquivalentOut = FALSE

SafetyDemand = FALSE

Error = TRUE

16#C030

Error 3

Tiempo de discrepancia transcurrido en el estado 16#8806

Ready = TRUE

S_EquivalentOut = FALSE

SafetyDemand = FALSE

Error = TRUE

tabla 12. Códigos de estado específicos de FB

`DiagCode`	Nombre del Estado	Estado Descripción y configuración de salida
`16#0000`	`Idle`	El bloque de funciones no está activo (estado inicial). `Ready = FALSE` `S_EquivalentOut =FALSE` `SafetyDemand = FALSE` `Error = FALSE`
`16#8801`	`Init`	El FB ha detectado una activación y ahora el FB está activado. `Ready = TRUE` `S_EquivalentOut = FALSE` `SafetyDemand = TRUE` `Error = FALSE`
`16#8000`	`Safety Output Enabled`	Las entradas se cambian a `TRUE` en modo equivalente. `Ready = TRUE` `S_EquivalentOut = TRUE` `SafetyDemand = FALSE` `Error = FALSE`
`16#8802`	`Wait for Channel B`	`S_ChannelA` ha sido cambiado a `TRUE` - esperando `S_ChannelB`; se inició el temporizador de discrepancia. `Ready = TRUE` `S_EquivalentOut = FALSE` `SafetyDemand = TRUE` `Error = FALSE`
`16#8804`	`Wait for Channel A`	`S_ChannelB` ha sido cambiado a `TRUE` - esperando `S_ChannelA`; se inició el temporizador de discrepancia. `Ready = TRUE` `S_EquivalentOut = FALSE` `SafetyDemand = TRUE` `Error = FALSE`
`16#8806`	`From Active Wait`	Un canal ha sido cambiado a `FALSE`; esperando a que se cambie al otro canal `FALSE`, se inició el temporizador de discrepancia. `Ready = TRUE` `S_EquivalentOut = FALSE` `SafetyDemand = TRUE` `Error = FALSE`
