Manejo del PLC de Seguridad Compuesto
Debido a que el PLC de seguridad compuesto consta de una relación estructurada entre varios controladores de seguridad y controladores estándar, se requiere un manejo especial para algunos casos de uso estándar:
Primeros pasos para crear un nuevo proyecto
Actualización del dispositivo
Escaneo de dispositivos / comunicación con los PLC
Sugerencia
Consulte también la documentación OEM del fabricante del dispositivo para obtener notas sobre el manejo especial o los requisitos del PLC de seguridad compuesto del fabricante en particular.
Primeros pasos para crear un nuevo proyecto
El valor por defecto CODESYS el asistente para crear un proyecto estándar no admite la creación automática de un PLC de seguridad compuesto CODESYS proyecto. Por lo tanto, los primeros pasos son los siguientes:
Crear un vacío CODESYS proyecto.
En el Dispositivos ver, agregar un nuevo dispositivo: haga clic con el botón derecho en el nodo raíz y haga clic en Añadir dispositivo en el menú contextual.
En el Añadir dispositivo cuadro de diálogo, seleccione el dispositivo correcto para el PLC de seguridad compuesto y haga clic en Añadir dispositivo para confirmar.

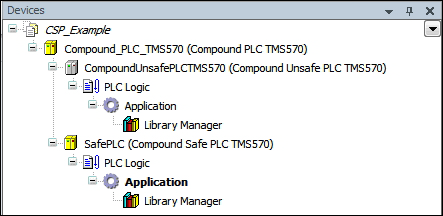

El PLC de seguridad compuesto se muestra en la Dispositivos ver, por ejemplo:
Actualización del dispositivo
El PLC de seguridad compuesto puede constar de varios dispositivos (consulte la figura anterior). Por lo tanto, si desea actualizar todas las partes del PLC de seguridad compuesto, utilice el Actualizar dispositivo comando en cada uno de los dispositivos afectados. Vea los pasos recomendados de la siguiente manera:
Instale todas las descripciones de dispositivos proporcionadas por el OEM que desea actualizar y que forman parte del PLC de seguridad compuesto.
Actualice el dispositivo del PLC raíz.
Actualice todos los dispositivos debajo del PLC raíz.
Escaneo / comunicación del dispositivo
En el PLC de seguridad compuesto predeterminado, el manejo del escaneo y la comunicación del dispositivo difiere ligeramente del de un PLC estándar.
Escaneo de dispositivos para un PLC de seguridad compuesto
El PLC de seguridad compuesto tiene un PLC raíz, y solo este PLC puede y es responsable de realizar la exploración del dispositivo. Para escanear el PLC de seguridad compuesto, use el Configuración de comunicación del autómata raíz (similar a un estándar CODESYS SOCIEDAD ANÓNIMA).
NOTA: En los subdispositivos, no hay Configuración de comunicación pestaña.
Si la exploración del dispositivo fue exitosa y se establece una "ruta activa" para el PLC raíz, verá un mensaje en el Mensajes vista que confirma que la configuración de comunicación para los subdispositivos se ha establecido automáticamente en segundo plano.
Conexión al PLC
Los subdispositivos de un PLC de seguridad compuesto son PLC independientes, excepto en lo que respecta a la configuración de comunicación o los EVL o EVC.
Esto significa que los servicios en línea como "descarga de aplicaciones", "iniciar aplicación", "ingresar al modo de depuración", etc., son específicos del subdispositivo seleccionado (por la "aplicación activa").
Ejemplo: la descarga de una aplicación al subdispositivo A es manejada solo por el subdispositivo A y así sucesivamente. La aplicación del subdispositivo B no se ve afectada por esto.
