Configuración de la aplicación de seguridad
En el Archivo menú, haga clic Nuevo proyecto para crear un nuevo proyecto.
En el Nuevo proyecto diálogo, seleccione un Proyecto vacío, o Proyecto de seguridad vacía (proyecto vacío con plantilla para gestión de usuarios de seguridad) y haga clic en el DE ACUERDO botón.
En el Dispositivos Ver, seleccionar el proyecto (en el ejemplo: Safety_Project) para agregar los controladores estándar planificados (maestro de bus de campo) al proyecto y hacer clic Agregar dispositivo en el menú contextual.
Seleccione cada controlador que debe recibir un controlador de seguridad.
Agregue el controlador de seguridad a los controladores estándar seleccionados. Para ello, seleccione el controlador estándar, haga clic en Agregar dispositivo en el menú contextual y seleccione el controlador de seguridad.
Si seleccionaste Proyecto de seguridad vacía En el paso 2, ingrese el "Propietario" en el Usuario actual campo de la Acceso diálogo. La contraseña está en blanco. Haga clic en el DE ACUERDO botón.
Al utilizar la plantilla con la gestión de usuarios de seguridad, realice los pasos adicionales en Procedimiento adicional para proyecto de seguridad con plantilla de gestión de usuarios.
Sugerencia
Al crear un proyecto de seguridad se recomienda seleccionar la Proyecto de seguridad vacía plantilla en el Nuevo proyecto diálogo. Esta plantilla es un proyecto vacío con configuración de usuario de seguridad para el CODESYS Safety Extension Gestión de usuarios.
Importante
Si seleccionas Proyecto vacío Como plantilla, tendrás que crear completamente la gestión de usuarios tú mismo.
Para obtener una descripción de la gestión de usuarios y la configuración de seguridad de los usuarios, consulte: Configuración de la gestión de usuarios en el proyecto.
Sugerencia
Al seleccionar el Proyecto de seguridad vacía plantilla, la Acceso Aparece un cuadro de diálogo al insertar el controlador de seguridad. Los únicos usuarios creados son "Owner", "saf" y "ext"; la contraseña está vacía.

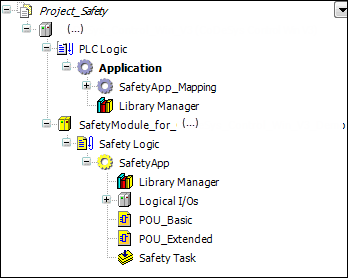

Lógica de seguridad:
Punto de nodo lógico del controlador de seguridad, debajo del cual se puede conectar exactamente un objeto de aplicación de seguridad.
Aplicación de seguridad:
Punto de nodo debajo del cual se ubican los objetos que pertenecen al objeto de aplicación de seguridad.
Objeto que define la versión de ejecución del código y el estado de protección actual (pin) de la aplicación. Para obtener más información, consulte: Fijación
El editor del objeto administra la lista de objetos que actualmente pertenecen al objeto de aplicación de seguridad.
Gerente de la biblioteca:
Contiene las bibliotecas disponibles en el controlador de seguridad insertado.
Estos son:
SafetyPLCopenSafetyStandardOtras bibliotecas dependientes del dispositivo, si es necesario
E/S lógicas:
Punto de nodo al que se pueden añadir objetos de E/S lógicas. Estas E/S lógicas añadidas se utilizan para el intercambio de datos y E/S con el controlador estándar
Tarea de seguridad:
Este objeto enumera todos los programas que se cargan y ejecutan en el controlador.
POU básico de seguridad
POU (programa o bloque de función) con nivel de programación básico
POU de seguridad ampliada
POU (programa o bloque de función) con nivel de programación extendido
Lista de variables globales (Seguridad)
Declaración de variables globales válidas únicamente dentro del objeto de aplicación de seguridad
Lista de variables de red de seguridad (Remitente)
Lista de variables de la red de seguridad (Receptor)
Procedimiento adicional para proyecto de seguridad con plantilla de gestión de usuarios

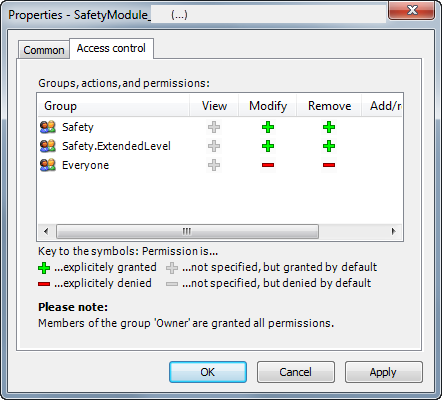

Abra el cuadro de diálogo de propiedades del controlador de seguridad: seleccione el controlador de seguridad en el árbol del proyecto y haga clic en Propiedades en el menú contextual.
Abrir el Control de acceso pestaña.
Abra las celdas en el Modificar y Eliminar columnas de la Todos grupo de usuarios haciendo doble clic, seleccione Denegar para cada uno y confirmar con DE ACUERDO.
Abra las celdas en el Modificar y Eliminar columnas de la Seguridad y Seguridad.Nivel extendido grupos de usuarios haciendo doble clic, seleccione Conceder para cada uno y confirmar con DE ACUERDO.
