Conexión a un controlador confirmado
Conexión de red para la conexión confirmada
Establezca la ruta activa al dispositivo deseado (nombre del dispositivo) en el Comunicación Pestaña del controlador de seguridad. (ver: Pestaña: Configuración de comunicación) El procedimiento corresponde al procedimiento en CODESYS Estándar.
Hacer clic En línea → Iniciar sesión.

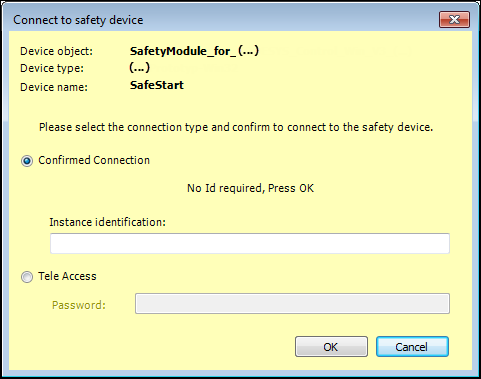

En el Conectarse al controlador de seguridad diálogo, seleccione el Conexión confirmada tipo de conexión.
Realice la acción en el controlador de seguridad como se describe en el cuadro de diálogo (por ejemplo, presione el botón)
Haga clic en el DE ACUERDO botón.
En función de si en el controlador de seguridad no existe ninguna aplicación, si existe una aplicación de arranque sin cambios o si existe una aplicación de arranque modificada, aparecerán los cuadros de diálogo correspondientes. Compruebe los cuadros de diálogo y confírmelos cuando sea necesario.
En el Autorización En el cuadro de diálogo, introduzca la contraseña de la aplicación de arranque (contraseña BA). La contraseña para un nuevo controlador es específica del sistema (por ejemplo, está en blanco).
Confirmación de conexión
La confirmación de la conexión puede realizarse (de forma específica del sistema) mediante una acción en el dispositivo o introduciendo un ID de instancia de controlador único. El tipo de confirmación que se debe ejecutar lo define el controlador de seguridad correspondiente.
La conexión al controlador de seguridad se realiza siempre con un nombre de usuario. Si el desarrollador no ha iniciado sesión como usuario, se utilizará el nombre de usuario actual del sistema operativo (Windows).
Acción sobre el controlador de seguridad
Entrada del ID de instancia del controlador
Variante 1: Acción sobre el controlador de seguridad
Se solicita al desarrollador en el Conectarse al controlador de seguridad diálogo (Conexión de red para la conexión confirmada) para confirmar la conexión mediante una acción en el controlador de seguridad (por ejemplo, pulsando un botón en el controlador de seguridad). No se puede establecer una conexión en línea con el controlador de seguridad sin la acción en el controlador de seguridad.
Si el desarrollador no confirma dentro del período de espera específico del sistema, se abre nuevamente el cuadro de diálogo correspondiente y el desarrollador puede repetir la acción en el controlador de seguridad.
Variante 2: ID de instancia del controlador
La conexión al controlador debe confirmarse ingresando el ID de instancia del controlador (Identificación de instancia) para este controlador en el Conectarse al controlador de seguridad diálogo. Si el controlador rechaza la identificación, se abre nuevamente el diálogo y el desarrollador puede repetir la entrada del ID de instancia del controlador.
El ID de instancia del controlador se especifica de forma única para el controlador (por ejemplo, el número de serie) y el usuario no puede cambiarlo.
Cambio de usuario en el CODESYS proyecto
Copia de la CODESYS proyecto a otra computadora
Cambio de la instancia del controlador (nodo al que se realizará la conexión) dentro del CODESYS proyecto
Importante
Si hay varios controladores de seguridad en modo en línea en proyectos con varios controladores de seguridad, antes de ejecutar los comandos en línea, se muestra un cuadro de diálogo para preguntar a qué controlador se debe aplicar el comando. El usuario debe verificar el nombre del dispositivo que se muestra comparándolo con lo esperado y cancelando el comando en línea si se produce un error.
