Objeto: Módulo F-Device (en la aplicación de seguridad)
Sugerencia
Para obtener una descripción exacta de las E/S lógicas de F-Device módulos, ver Editor de dispositivos de E/S lógicas.
Pestaña: Configuración segura
En el caso de los módulos F-Device, el PROFIsafe La dirección del módulo F se define en esta pestaña. Consta de dos parámetros de dirección Source Address y Destination AddressAl asignar direcciones se debe tener en cuenta el Manual del Usuario.

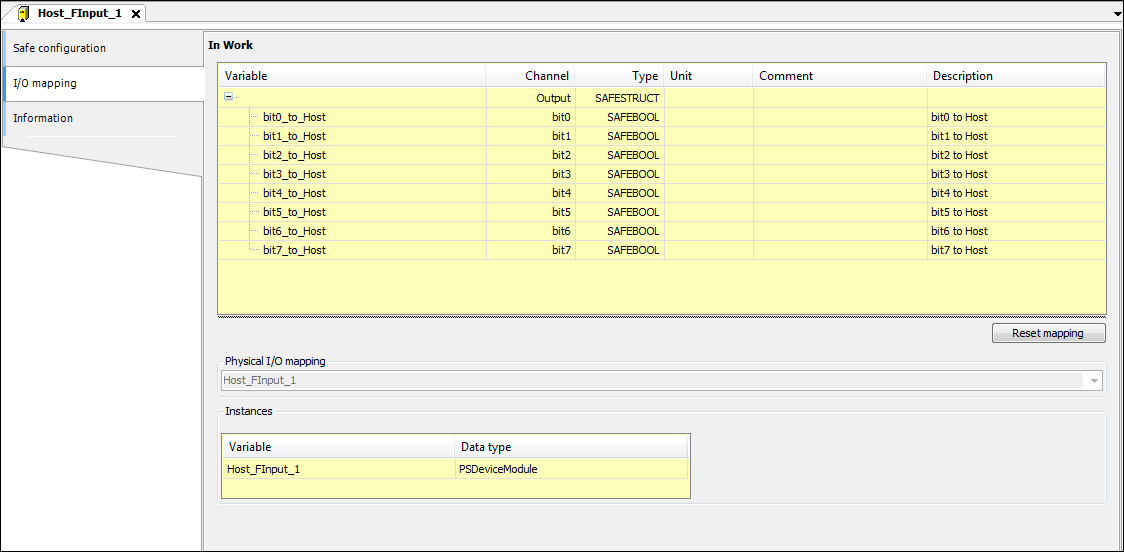

Pestaña: Mapeo de E/S
Cada F-Device El módulo tiene canales de entrada y/o salida seguros a través de los cuales la aplicación puede intercambiar señales seguras con el F-Host (PROFIsafe controlador maestro). El usuario puede vincular los canales en el Mapeo de E/S pestaña del editor de las E/S lógicas a variables de la aplicación IEC. Estas entradas y salidas de la Mapeo de E/S Las pestañas se interpretan de la siguiente manera: Las salidas del F-Host son señales de entrada a la aplicación IEC del PROFIsafe F-Device.
