Pestaña: Mapeo de E/S

Las variables que se utilizan para que la aplicación de seguridad acceda a las E/S se definen en el Mapeo de E/S pestaña del editor de dispositivos de E/S lógicos.

Sugerencia

En CODESYS Safety ExtensionLos canales de E/S se pueden asignar únicamente a nuevas variables, no a variables existentes.

Las variables asignadas a canales de entrada contienen las señales de entrada correspondientes de los dispositivos de campo y, por lo tanto, se pueden leer. Las variables asignadas a canales de salida se pueden escribir y configurar como señales de salida en los dispositivos de campo.

Una variable global implícita con el nombre correspondiente y el tipo de datos especificado en la Tipo Se crean columnas en la aplicación de seguridad para cada canal de entrada o salida de un módulo de E/S al que se le ha asignado una variable.

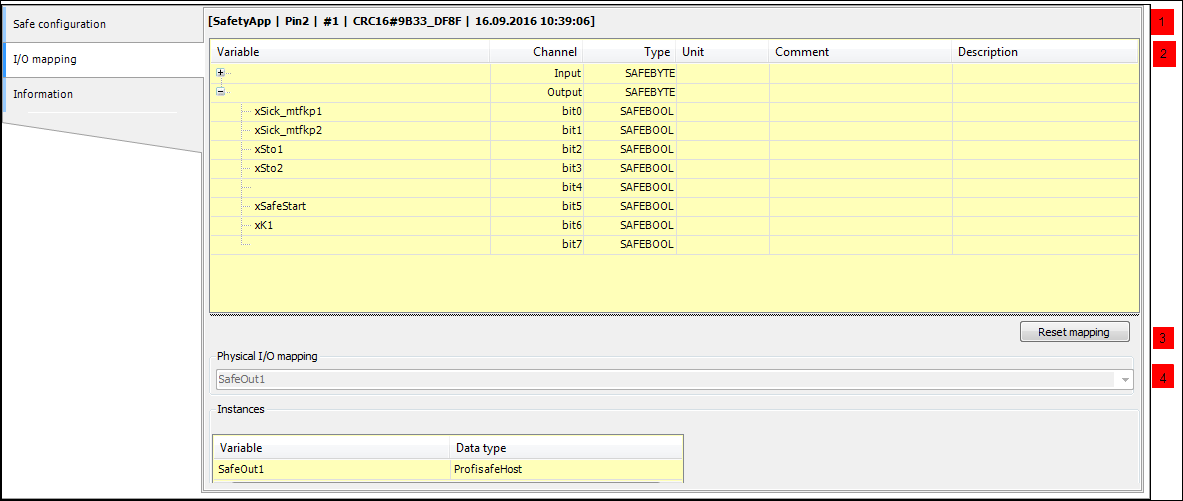

. Partes de la pestaña de mapeo de E/S (ver figuras)

  • La línea superior (sil3_mark1.png) contiene la información del pin de la aplicación de seguridad, o En el trabajo Si la versión del objeto difiere de la versión fijada o si la aplicación de seguridad aún no se ha fijado. Para obtener más información, consulte: Editor del objeto de aplicación de seguridad

  • sil3_mark2.png:Lista de las variables del mapeo de E/S con Variable (nombre), Canal (entrada y salida), Tipo de datos, Unidad, Comentario, y Descripción

    La información contenida en el Canal, Tipo de datos (Tipo de datos IEC), Unidad, y Descripción Las columnas se definen en el archivo de descripción del dispositivo y no se pueden modificar.

    El Variable y Comentario Las columnas se pueden editar. Si especifica una Comentario Para un dispositivo de intercambio lógico, el comentario se muestra en el enlace. Intercambio lógico GVL antes de la declaración de variable correspondiente.

  • sil3_mark3.png: E/S física: Visualización del objeto de aplicación estándar que está conectado a esta E/S lógica

  • sil3_mark4.png: Instancias: Lista de instancias implícitas. Están disponibles para la aplicación de seguridad como variables globales. Para obtener más información, consulte: Uso de las E/S lógicas

Importante

Se crea un código implícito para una instancia de controlador del tipo de protocolo compatible para cada E/S lógica configurada. Para obtener información más detallada, consulte: Buses de campo – Parte general

. Para los dispositivos de intercambio lógico, el tipo de datos de una variable de mapeo se puede cambiar de un tipo de datos estándar al tipo de datos correspondiente. SAFE tipo de datos (y viceversa) si se cumplen los siguientes requisitos:

  • Es un canal de salida.

  • Una variable ya está asignada al canal o al menos a uno de sus subcanales.

Procedimiento: Haga clic en la celda del tipo de datos del canal superordinado para obtener una lista desplegable correspondiente.

Si hay bits individuales de tipo de datos WORD o BYTE del canal se asignan a variables booleanas para un dispositivo de intercambio lógico, luego puede activar una opción para el intercambio lógico en el GVL conectado. Esto hace que una variable con el tipo de datos combinado correspondiente WORD o BYTE Para utilizar en lugar de la variable booleana. Para obtener información más detallada, consulte: Intercambio lógico GVL – Editor

Edición de las variables de mapeo

Las variables de mapeo se editan y se muestran en la Mapeo de E/S Pestaña de E/S lógica. Para editar una variable, debe hacer doble clic en la línea correspondiente para abrirla.

Todas las variables de mapeo que se ingresan en la tabla se eliminan cuando Restablecer mapeo se hace clic (se restablece la asignación del dispositivo físico en la E/S lógica).

Los tipos de datos específicos que se muestran en un canal de E/S se pueden convertir a otro tipo de datos. Conversión de los tipos de datos BOOL y SAFEBOOL No es posible. Si selecciona las líneas del tipo de datos superordinado y hace clic en el tipo de datos, se abrirá una lista desplegable. Según las propiedades del dispositivo, la lista desplegable contiene una de las siguientes selecciones posibles:

  • BYTE, INT (corto sin firmar)

  • SAFEBYTE, SAFEINT (corto sin firmar)

  • WORD, DINT (int sin signo) y INT(con signo)

  • SAFEWORD, SAFEDINT (int sin signo) y SAFEINT (firmado)

  • DWORD, TIME (dint sin firmar) y DINT (firmado)

  • SAFEDWORD, SAFETIME (dint sin firmar) y SAFEDINT (firmado)

El cambio del tipo de datos significa que los valores de las variables se interpretan de acuerdo con los tipos de datos entre paréntesis en la lista desplegable. El ancho del canal no cambia con la conversión. Al cambiar un canal entre un tipo de datos numérico (por ejemplo, SAFEINT) y un tipo de datos de cadena de bits (por ejemplo SAFEBYTE), asignable SAFEBOOL Los subcanales se eliminan o agregan según el tipo de datos y la descripción del dispositivo.

Copiar/cortar y pegar

Puede intercambiar una o más líneas con entradas de mapeo copiando/cortando y pegando entre ellas. Mapeo de E/S Pestañas de diferentes E/S lógicas de la aplicación de seguridad. Esto se aplica a los nombres de variables (Variable columna) y la ComentarioDe esta manera, los nombres de las variables insertadas se hacen únicos al agregarles un sufijo (por ejemplo, _1).

Además, puede transferir entradas de mapeo desde el Mapeo de E/S pestaña a una lista de Excel copiando/cortando y pegando y también desde una lista de Excel a la Mapeo de E/S pestaña. Cuando se agregan entradas a una lista de Excel en la Mapeo de E/S pestaña, solo se aceptan aquellas entradas en las columnas que sean editables en Mapeo de E/S (esto significa Variable y Comentario). Al copiar desde Excel, se deben insertar entradas de mapeo completas (tal como se copiaron desde la pestaña) o se pueden insertar entradas de una sola columna. En el segundo caso, los contenidos seleccionados en la lista de Excel se insertan en la columna seleccionada (Variable o Comentario).

Sugerencia

Cambios en el Mapeo de E/S Las pestañas están marcadas en rojo. Solo se marca el último cambio. Todas las marcas de cambio se eliminan cuando se cierra el editor.

Para utilizar las variables definidas en Mapeo de E/S En el proyecto, ver: Uso de E/S lógicas

Sugerencia

Si se asigna un dispositivo al controlador de seguridad, la pestaña de asignación del editor de dispositivos muestra solo esta asignación y ya no la asignación de canales a las variables del controlador estándar.

Sugerencia

El editor de E/S lógicas de dispositivos estándar no tiene pestaña para configuración segura o parametrización segura de dispositivos. La configuración y parametrización de dispositivos se realiza en la aplicación predeterminada como en CODESYS Estándar.
