Pestaña: Objetos (lista de objetos)
El Objetos La pestaña del objeto de aplicación de seguridad es la lista de objetos. En esta vista, el proyecto actual se compara con la última versión anclada del proyecto.
:Información del PIN o, si se ha cambiado la aplicación: En el trabajo
: Actual CODESYS Safety Extension versión
: Pin actual de la aplicación de seguridad, compuesta por:Nombre
CRC (pin CRC)
Revisión
Último cambio
Para obtener información detallada sobre la información del PIN, consulte Fijación
Pin CRC
El pin CRC es un CRC para todos los objetos de la aplicación de seguridad, incluidos los bloques de biblioteca empleados.

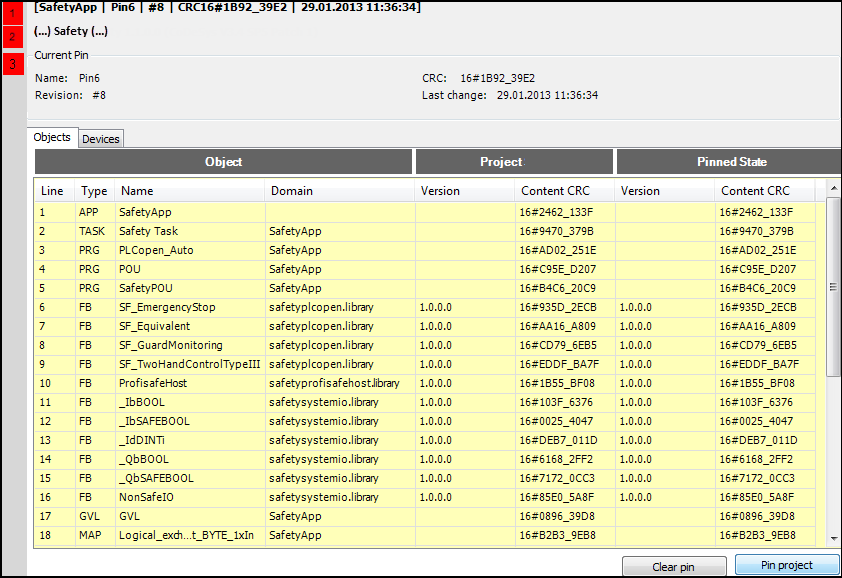

Disposición de la pestaña
La vista de comparación (pestaña "Objetos") muestra la siguiente información:
Objeto
Línea
Números secuenciales de las entradas
Tipo
Tipo de objeto (ver tabla)
Nombre
Nombre del objeto
Dominio
Proyecto
Versión y Contenido CRC
Versión y CRC del objeto en el proyecto actual (Estado del proyecto columna)
Estado fijado
Versión y Contenido CRC
Versión y CRC del último objeto anclado
Botones
Sugerencia
La lista de objetos también contiene entradas para todos los objetos de seguridad de las bibliotecas que integra la aplicación. Solo se incluyen aquellos a los que se hace referencia desde los objetos de la aplicación. Sin embargo, esto también incluye objetos de las bibliotecas que no se llaman desde el código de usuario, sino desde el código del sistema, en particular desde los controladores de E/S.
Tipo de objeto | Tipo | Nombre |
|---|---|---|
Solicitud |
| Nombre del objeto de la aplicación |
Tarea |
| Nombre del objeto de tarea |
Programa POU |
| Nombre del programa POU |
Bloque de función POU |
| Nombre del objeto POU del bloque de función |
Lista de variables globales |
| Nombre del objeto GVL |
Mapeo de E/S |
| Nombre del objeto del dispositivo lógico/parámetro de la aplicación |
Configuración segura |
| Nombre del objeto del dispositivo lógico/parámetro de la aplicación |
Parametrización segura |
| Nombre del objeto del dispositivo lógico |
Además, la lista de objetos contiene la Borrar pin y Proyecto pin Botones. Puede encontrar una descripción detallada de estos comandos en Fijación.

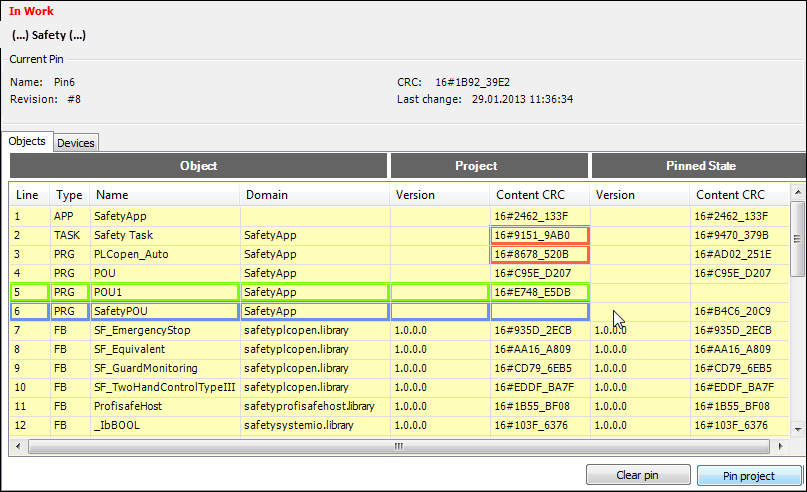

Visualización de las diferencias entre el estado fijado y el estado del proyecto
Las diferencias detectadas durante la comparación se muestran de la siguiente manera:
Se modificó el contenido de un objeto y el Contenido CRC del Estado del proyecto Está marcado en rojo.
Se agregó un nuevo objeto y el Objeto y Estado del proyecto están marcados en verde.
Se eliminó un objeto: El Objeto Está marcado en azul.
Actualizar
La lista de objetos se actualiza automáticamente al abrir el editor y ejecutar el comando. Proyecto pin y Borrar pin Comandos.
