SF_MutingPar

Sugerencia

La versión del bloque de funciones que se describe aquí corresponde a la última versión del bloque de funciones en Lista de versiones de bloques de funciones.

Normas de seguridad aplicables

SF_MutingPar es un bloque de funciones certificado por PLCopen. Para obtener información detallada sobre las normas aplicadas, consulte "PLCopen – Comité técnico 5 – Software de seguridad".

Importante

Los requisitos enumerados en las normas deben ser cumplidos por el usuario.

Importante

Este bloque se desvía de la especificación PLCopen (ver: diagrama de estado).

Descripción de la interfaz

Muting es la supresión deliberada de la función de seguridad. En este bloque se especifica el muting paralelo con cuatro sensores de muting.

tabla 59. VAR_INPUT

Nombre	Tipo de datos	Valor inicial	Descripción, valores de los parámetros
`Activate`	`BOOL`	`FALSE`	Parámetros de entrada generales
`S_AOPD_In`	`SAFEBOOL`	`FALSE`	Variable Señal de conmutación de salida `(OSSD)` del dispositivo de optoprotección activo `(AOPD`) `FALSE`:Campo de protección interrumpido. `TRUE`:Campo de protección no interrumpido.
`MutingSwitch11`	`BOOL`	`FALSE`	Variable Estado del sensor de silenciamiento 11. `FALSE`:Mutingsensor11 no activado. `TRUE`:La pieza de trabajo activa el sensor de muting 11. Nota: Dependiendo de los requisitos de seguridad, `SAFEBOOL` debe estar conectado en lugar de `BOOL`.
`MutingSwitch12`	`BOOL`	`FALSE`	Variable. Estado del sensor de silenciamiento 12. `FALSE`:Mutingsensor12 no activado. `TRUE`:La pieza de trabajo activa el MutingSwitch12 Nota: Dependiendo de los requisitos de seguridad, `SAFEBOOL` debe estar conectado en lugar de `BOOL`.
`MutingSwitch21`	`BOOL`	`FALSE`	Variable. Estado del sensor de silenciamiento 21. `FALSE`:Mutingsensor21 no activado. `TRUE`:La pieza de trabajo activa el Mutingsensor21. Nota: Dependiendo de los requisitos de seguridad, `SAFEBOOL` debe estar conectado en lugar de `BOOL`.
`MutingSwitch22`	`BOOL`	`FALSE`	Variable Estado del sensor de silenciamiento 22. `FALSE`:Mutingsensor22 no activado. `TRUE`:La pieza de trabajo activa el Mutingsensor22 Nota: Dependiendo de los requisitos de seguridad, `SAFEBOOL` debe estar conectado en lugar de `BOOL`.
`S_MutingLamp`	`SAFEBOOL`	`FALSE`	Variable o constante Muestra el estado de la lámpara de silenciamiento. `FALSE`: Lámpara de silenciamiento defectuosa `TRUE`:La lámpara de silenciamiento no está defectuosa.
`DiscTime11_12`	`TIME`	`T#0s`	Constante `0 .. 4 s` Tiempo máximo de discrepancia para `MutingSwitch11` y `MutingSwitch12` Se debe tener en cuenta la nota de precaución "DiscTime11_12, DiscTime21_22 y MaxMutingTime".
`DiscTime21_22`	`TIME`	`T#0s`	Constante `0 .. 4 s` Tiempo máximo de discrepancia para `MutingSwitch21` y `MutingSwitch22` Se debe tener en cuenta la nota de precaución "DiscTime11_12, DiscTime21_22 y MaxMutingTime".
`MaxMutingTime`	`TIME`	`T#0s`	Constante `0 .. 10 min` Tiempo máximo para completar la secuencia de silenciamiento, el temporizador se inicia cuando se activa el primer sensor de silenciamiento. Se debe tener en cuenta la nota de precaución "DiscTime11_12, DiscTime21_22 y MaxMutingTime".
`MutingEnable`	`BOOL`	`FALSE`	Variable o constante. Comando del sistema de control que activa el inicio de la función de muting cuando lo requiere el ciclo de la máquina. Después de iniciar la función de muting, esta señal se puede desactivar. `FALSE`:Silencio activo `TRUE`:Se ha activado el inicio de la función de silenciamiento.
`S_StartReset`	`SAFEBOOL`	`FALSE`	Parámetros de entrada generales
`Reset`	`BOOL`	`FALSE`	Parámetros de entrada generales

DiscTime11_12, DiscTime21_22 y MaxMutingTime

Atención para desarrolladores en Nivel Extendido: El DiscTime11_12, DiscTime21_22, y MaxMutingTime Las entradas deben configurarse con valores constantes, es decir, no deben modificarse para las llamadas.

tabla 60. VAR_OUTPUT

Nombre	Tipo de datos	Valor inicial	Descripción, valores de los parámetros
`Ready`	`SAFEBOOL`	`FALSE`	Parámetros generales de salida
`S_AOPD_Out`	`SAFEBOOL`	`FALSE`	Salida orientada a la seguridad, indica el estado de la protección no aislante de la aplicación de silenciamiento. `FALSE`: `AOPD` El campo de protección se interrumpe y el silenciamiento no está activo. `TRUE`: `OPD` El campo de protección no se interrumpe o el silenciamiento está activo.
`S_MutingActive`	`SAFEBOOL`	`FALSE`	Muestra el estado del proceso de silenciamiento. `FALSE`:Silencio no activo `TRUE`:Silencio activo
`Error`	`BOOL`	`FALSE`	Parámetros generales de salida
`DiagCode`	`WORD`	`16#0000`	Códigos de diagnóstico

Importante

Este bloque de función no detecta un cortocircuito en las señales del sensor de muting o un error funcional de la aplicación al admitir estas señales, sino que lo interpreta como una secuencia de muting incorrecta. (Tipo de datos BOOL (no seguro), proporcionado por el hardware o software funcional del usuario). Sin embargo, esto no debería provocar un silenciamiento no deseado. Los usuarios deben tenerlo en cuenta en sus respectivos análisis de riesgos.

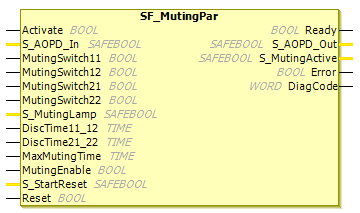

figura 88. Bloque de función: SF_MutingPar

Descripción funcional

El muting es la supresión deliberada de una función de seguridad. Esto es necesario, por ejemplo, cuando se debe transportar material a la zona peligrosa sin que la máquina se detenga. El muting se activa mediante un sensor de muting. El uso de dos o cuatro sensores de muting y la correcta integración en el proceso de producción deben garantizar que ninguna persona entre en la zona peligrosa mientras la barrera fotoeléctrica esté silenciada. Los sensores de muting pueden ser interruptores de proximidad, barreras fotoeléctricas, interruptores de límite, etc., que no tienen por qué ser a prueba de fallos. El modo de muting activo debe indicarse mediante luces indicadoras.

Existen métodos de silenciamiento secuencial y paralelo. En este bloque se utiliza el silenciamiento paralelo con cuatro sensores de silenciamiento. A continuación se muestra una ejecución de la dirección de transporte hacia adelante. El FB se puede utilizar en ambas direcciones: hacia adelante y hacia atrás. El silenciamiento debe activarse mediante la señal MutingEnable del proceso para evitar la manipulación.

Los parámetros de entrada del bloque de función contienen las señales de los 4 sensores de silenciamiento (MutingSwitch11, MutingSwitch12, MutingSwitch21, y MutingSwitch22), el OSSD Señal del "dispositivo de protección optoelectrónico activo" S_AOPD_In, así como 3 tiempos parametrizables (DiscTime11_12, DiscTime21_22, y MaxmutingTime).

Atención

El S_StartReset La entrada solo se activará si se garantiza que no puede ocurrir ninguna situación peligrosa cuando se inicia el S-PLC.

tabla 61. Ejemplo de SF_MutingPar en dirección hacia adelante con cuatro sensores

No.	Imagen	Explicación

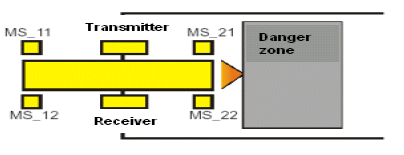

1		Si los sensores de silenciamiento `MutingSwitch11` (`MS_11`) y `MutingSwitch12` (`MS_12`) son accionados por una pieza de trabajo dentro del tiempo `DiscTime11_12`, entonces se activa el modo silenciamiento (`S_MutingActive = TRUE`).

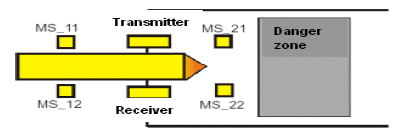

2		El modo de silenciamiento permanece activo mientras `MutingSwitch11` `(MS_11`) y `MutingSwitch12` `(MS_12`) son accionados por la pieza de trabajo. La pieza de trabajo puede pasar a través de la rejilla fotoeléctrica sin que se detenga la máquina.

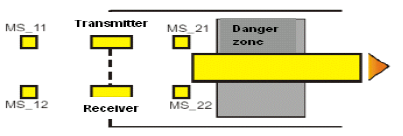

3		Antes de los sensores de silenciamiento `MutingSwitch11` (`MS_11`) y `MutingSwitch12` (`MS_12`) están desactivados, `MutingSwitch21` (`MS_21`) y `MutingSwitch22` (`MS_22`) deben estar activados. Esto garantiza que el modo de silenciamiento permanezca activo. El tiempo de discrepancia entre la conmutación de `MutingSwitch21` y `MutingSwitch22` es monitoreado por el tiempo `DiscTime21_22`.

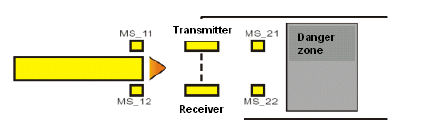

4		El modo de silenciamiento finaliza cuando: `MutingSwitch21` (`MS_21`) o `MutingSwitch22` (`MS_22`) es desactivado por la pieza de trabajo. `MaxMutingTime` es el tiempo máximo que el modo silenciamiento puede permanecer activo.

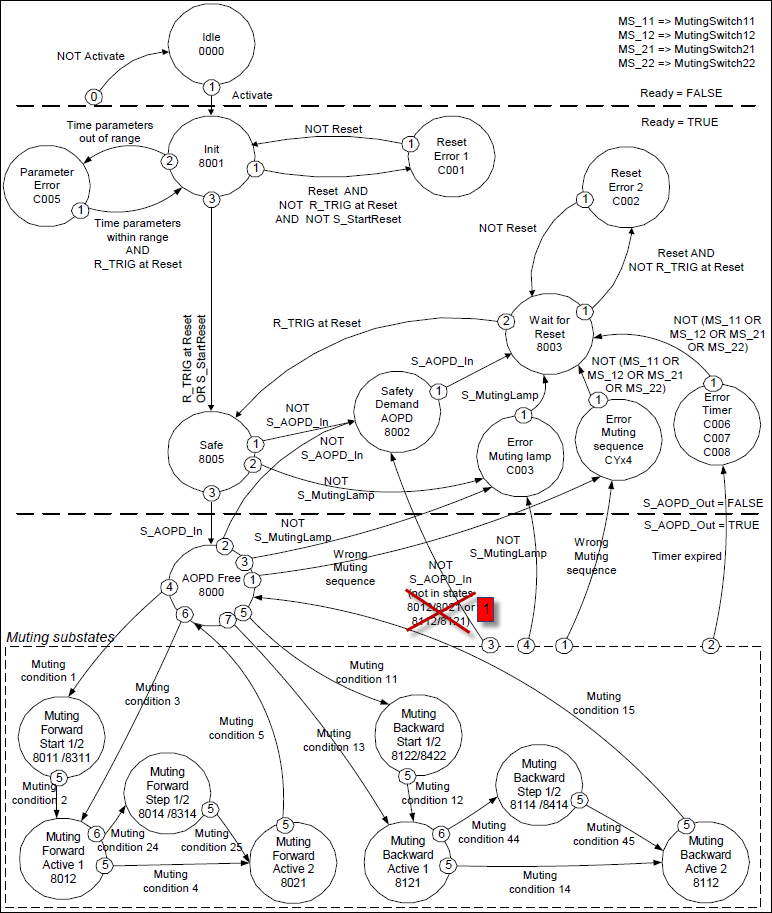

Diagrama de estado

figura 89. estado sil3_SF_MutingPar

Importante

NOT S_AOPD_In Sólo en estados 8011/80311 o 8122/8422

Esto representa una desviación de la especificación PLCopen.

Sugerencia

Nota: La transición de cualquier estado a la Idle Estado, iniciado por Activate = FALSE, no se muestra. En todos los casos, estas transiciones tienen la máxima prioridad.

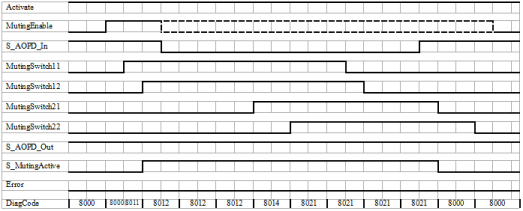

Diagrama de tiempo típico

figura 90. sil3_tiempo_SF_MutingPar.png

Condiciones de silenciamiento

. Dirección hacia adelante

Condición de silenciamiento 1 (al estado 16#8011) (MS_11 es el primer sensor de entrada accionado) Iniciar temporizador DiscTimeEntry y MaxMutingTime:
MutingEnable AND (R_TRIG at MS_11 AND NOT MS_12 AND NOT MS_21 AND NOT MS_22)
Condición de silenciamiento 1 (al estado 16#8311) (MS_12 es el primer sensor de entrada accionado) Inicio de temporizadores MaxMutingTime y DiscTime11_12:
MutingEnable AND (NOT MS_11 AND R_TRIG at MS_12 AND NOT MS_22)
Condición de silenciamiento 2 (desde el estado 16#8011) (MS_12 es el segundo sensor de entrada amortiguado). Detener temporizador: DiscTime11_12:
MutingEnable AND (MS_11 AND R_TRIG at MS_12 AND NOT MS_21 AND NOT MS_22)
Condición de silenciamiento 2 (desde el estado 16#8311) (MS_11 es el segundo sensor de entrada amortiguado). Detener temporizador: DiscTime11_12:
MutingEnable AND(R_TRIG at MS_11 AND MS_12 AND NOT MS_21 And NOT MS_22;
Condición de silenciamiento 3 (Ambos sensores de entrada se activan en el mismo ciclo). Inicio del temporizador Timer MaxMutingTime:
MutingEnable AND (R_TRIG at MS_11 AND R_TRIG at MS_12 AND NOT MS_21 AND NOT MS_22)
Condición de silenciamiento 4 (todos los sensores activados): MS_11 AND MS_12 AND MS_21 AND MS_22
Condición de silenciamiento 24 (a 16#8014) (MS_21 es el primer sensor de salida accionado) Iniciar temporizador DiscTime21_22:
MS_11 AND MS_12 AND R_TRIG at MS_21 AND NOT MS_22
Condición de silenciamiento 24 (a 16#8314) (MS_22 es el primer sensor de salida activado). Iniciar temporizador: DiscTime21_22:
MS_11 AND MS_12 AND NOT MS_21 AND R_TRIG at MS_22
Condición de silenciamiento 25 (desde 16#8014) (MS_22 es el segundo sensor de salida accionado). Detener temporizador: DiscTime21_22:
MS_11 AND MS_12 AND MS_21 AND R_TRIG at MS_22
Condición de silenciamiento 25 (desde 16#8314) (MS_21 es el segundo sensor de salida accionado). Detener temporizador: DiscTime21_22:
MS_11 AND MS_12 AND R_TRIG at MS_21 AND MS_22
Condición de silenciamiento 5 (uno de los sensores de salida activado) Detener temporizador: MaxMutingTime:
NOT MS_11 AND NOT MS_12 AND (F_TRIG at MS_21 OR F_TRIG at MS_22)

. Dirección hacia atrás

Condición de silenciamiento 11 (a 16#8122) (MS_21 es el primer sensor activado). Inicio de temporizadores MaxMutingTime y DiscTime21_22:
MutingEnable AND (NOT MS_22 AND R_TRIG at MS_21 AND NOT MS_11 AND NOT MS_12)
Condición de silenciamiento 11 (a 16#8422) (MS_22 es el primer sensor de entrada activado). Inicio de temporizadores MaxMutingTime y DiscTime21_22:
MutingEnable AND (R_TRIG at MS_22 AND NOT MS_21 AND NOT MS_11 AND NOT MS_12)
Condición de silenciamiento 12 (desde 16#8122) (MS_22 es el segundo sensor de entrada activado). Detener temporizador: DiscTime21_22:
MutingEnable AND (MS_21 AND R_TRIG at MS_22 AND NOT MS_11 AND NOT MS_12)
Condición de silenciamiento 12 (desde 16#8422) (MS_21 es el segundo sensor de entrada activado). Detener temporizador: DiscTime21_22:
MutingEnable AND (R_TRIG at MS_21 AND MS_22 AND NOT MS_11 AND NOT MS_12)
Condición de silenciamiento 13 (Ambos sensores de entrada se activan en el mismo ciclo). Temporizador de inicio: MaxMutingTime:
MutingEnable AND (R_TRIG at MS_21 AND R_TRIG at MS_22 AND NOT MS_11 AND NOT MS_12)
Condición de silenciamiento 14 (todos los sensores activados):
MS_11 AND MS_12 AND MS_21 AND MS_22
Condición de silenciamiento 44 (a 16#8114) (MS_11 es el primer sensor de salida activado). Iniciar temporizador: DiscTime11_12:
MS_21 AND MS_22 AND R_TRIG at MS_11 AND NOT MS_12
Condición de silenciamiento 44 (a 16#8414) (MS_12 es el primer sensor de salida activado). Iniciar temporizador: DiscTime11_12:
MS_21 AND MS_22 AND NOT MS_11 AND R_TRIG at MS_12
Condición de silenciamiento 45 (desde 16#8114) (MS_12 es el segundo sensor de salida accionado). Detener temporizador: DiscTime11_12:
MS_21 AND MS_22 AND MS_11 AND R_TRIG at MS_12
Condición de silenciamiento 45 (desde 16#8414) (MS_11 es el segundo sensor de salida accionado). Detener temporizador: DiscTime11_12: MS_21 AND MS_22 AND R_TRIG at MS_11 AND MS_12
Condición de silenciamiento 15 (uno de los dos sensores de salida activado) Detener temporizador MaxMutingTime:
NOT MS_21 AND NOT MS_22 AND (F_TRIG at MS_11 OR F_TRIG at MS_12)

. Secuencias de silenciamiento incorrectas:

Estado 16#8000:
(MutingEnable = FALSE when muting sequence starts) OR
((MS_11 OR MS_12) AND (MS_21 OR MS_22))OR
(R_TRIG at MS_11 AND MS_12 AND NOT R_TRIG at MS_12) OR
(R_TRIG at MS_12 AND MS_11 AND NOT R_TRIG at MS_11) OR
(R_TRIG at MS_21 AND MS_22 AND NOT R_TRIG at MS_22) OR
(R_TRIG at MS_22 AND MS_21 AND NOT R_TRIG at MS_21) OR
((MS_11 AND NOT R_TRIG at MS_11) AND (MS_12 AND NOT R_TRIG at MS_12)) OR
((MS_21 AND NOT R_TRIG at MS_21) AND (MS_22 AND NOT R_TRIG at MS_22))
Estado 16#8011: NOT MutingEnable OR NOT MS_11 OR MS_21 OR MS_22
Estado 16#8311: NOT MutingEnable OR NOT MS_12 OR MS_21 OR MS_22
Estado 16#8012: NOT MS_11 OR NOT MS_12
Estado 16#8021: R_TRIG at MS_11 OR R_TRIG at MS_12 OR R_TRIG at MS_21 OR R_TRIG at MS_22
Estado 16#8014: NOT MS_11 OR NOT MS_12 OR NOT MS_21
Estado 16#8314: NOT MS_11 OR NOT MS_12 OR NOT MS_22
Estado 16#8122: NOT MutingEnable OR MS_11 OR MS_12 OR NOT MS_21
Estado 16#8422: NOT MutingEnable OR MS_11 OR MS_12 OR NOT MS_22
Estado 16#8121: NOT MS_21 OR NOT MS_22
Estado 16#8112: R_TRIG at MS_11 OR R_TRIG at MS_12 OR R_TRIG at MS_21 OR R_TRIG at MS_22
Estado 16#8114: NOT MS_21 OR NOT MS_22 OR NOT MS_11
Estado 16#8414: NOT MS_21 OR NOT MS_22 OR NOT MS_12

Detección de errores

. El FB detecta las siguientes condiciones de error:

DiscTime11_23 y DiscTime21_22 se establecieron en valores menores que T#0s o mayor que T#4s.
MaxMutingTime se estableció en un valor menor que T#0s o mayor que T#10min.
El tiempo de discrepancia para los pares de sensores MutingSwitch11/MutingSwitch12 o MutingSwitch21/MutingSwitch22 se ha superado.
La función de silenciamiento (S_MutingActive = TRUE) excede el tiempo máximo de silenciamiento MaxMutingTime.
Los sensores de silenciamiento MutingSwitch11, MutingSwitch12, MutingSwitch21 y MutingSwitch22 se activaron en el orden incorrecto.
La secuencia de silenciamiento comienza sin activación por MutingEnable.
Una lámpara de silenciamiento defectuosa se indica mediante S_MutingLamp = FALSE.
Se detecta una condición de reinicio estático en el estado 8001 y 8003.

Comportamiento de error

En caso de un evento de error, las salidas S_AOPD_Out y S_MutingActive están configurados para FALSE. El DiagCode La salida muestra el código de error relevante y el Error La salida se establece en TRUE.

Se evita el reinicio hasta que se aclaren las condiciones de error y el operador confirme el estado seguro mediante Restablecer.

Códigos de estado y error específicos de FB

tabla 62. Códigos de error específicos de FB

`DiagCode`	Nombre de la estatua	Descripción del estado y configuración de salida
`16#C001`	`Reset Error 1`	Condición de reinicio estático detectada después de la activación del bloque en el estado `16#8001` `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#C002`	`Reset Error 2`	Se detectó una condición de reinicio estático en el estado `16#8003` `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#C003`	`Error Muting Lamp`	Error detectado con lámpara de silenciamiento `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#CYx4`	`Error Muting sequence`	Error detectado en la secuencia de silenciamiento en el estado `16#8000`, `16#8011`,16#`8311`,`16#8012`, `16#8021`,`16#8014`,`16#8314`, `16#8122`, `16#8422`,`16#8121`, `16#8112`,`16#8114`, o `16#8414` . `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE` Y = estado en la secuencia (6 estados para dirección hacia adelante y 6 estados para dirección hacia atrás). `16#C0x4` = Se produce un error en `Status16# 8000` `16#C1x4` = Se produce un error en el estado de reenvío `8011` `16#C2x4` = Se produce un error en el estado de reenvío `8311` `16#C3x4` = Se produce un error en el estado de reenvío `8012` `16#C4x4` = Se produce un error en el estado de reenvío `8014` `16#C5x4` = Se produce un error en el estado de reenvío `8314` `16#C6x4` = Se produce un error en el estado de reenvío `8021` `16#C7x4` = Se produce un error en el estado inverso `8122` `16#C8x4` = Se produce un error en el estado inverso `8422` `16#C9x4` = Se produce un error en el estado inverso `8121` `16#CAx4` = Se produce un error en el estado inverso `8114` `16#CBx4` = Se produce un error en el estado inverso `8414` `16#CCx4` = Se produce un error en el estado inverso `8112` `16#CFx4` = Falta la habilitación del silenciamiento x = estado del sensor cuando ocurre un error (4 bits: `LSB = MS_11`; `MS_12`; `MS_21`; `MSB = MS_22`).
`16#C005`	`Parameter Error`	`DiscTime11_12`, `DiscTime21_22`, o `MaxMutingTime` valor fuera de rango. `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#C006`	`Error Timer MaxMuting`	Error de tiempo: tiempo de silenciamiento activo (si `S_MutingActive = TRUE`) excede MaxMutingTime. `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#C007`	`Error Timer MS11_12`	Error de tiempo: tiempo de discrepancia para el cambio `MutingSwitch11` y `MutingSwitch12` es mayor que `DiscTime11_12` `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`
`16#C008`	`Error Timer MS21_22`	Error de tiempo: tiempo de discrepancia para el cambio `MutingSwitch21` y `MutingSwitch22` es mayor que `DiscTime21_22` `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = TRUE`

tabla 63. Códigos de estado específicos de FB

`DiagCode`	Nombre de la estatua	Descripción del estado y configuración de salida
`16#0000`	`Idle`	El bloque de función no está activo (estado básico). `Ready = FALSE` `S_AOPD_Out =FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8000`	`AOPD Free`	Silenciamiento no activo y sin requisito de seguridad `AOPD`. Si los temporizadores del siguiente silenciamiento aún están en ejecución, se detendrán. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8001`	`Init`	El bloqueo ha sido activado. `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8002`	`Safety Demand AOPD`	Solicitud de seguridad detectada por `AOPD`, silenciamiento no activo. `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8003`	`Wait for Reset`	Se detectó un error o requisito de seguridad y ya se solucionó. Se solicitó confirmación del operador con reinicio. `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8005`	`Safe`	Función de seguridad activada `Ready = TRUE` `S_AOPD_Out = FALSE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8011`	`Muting Forward Start 1`	La secuencia de silenciamiento hacia adelante está en la fase de inicio después del borde ascendente del disparador. `MutingSwitch11`. Seguimiento de `DiscTime11_12` está activado. Monitoreo de `MaxMutingTime` está activado. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8311`	`Muting Forward Start 2`	La secuencia de silenciamiento hacia adelante está en la fase de inicio después del borde ascendente del disparador. `MutingSwitch12`. Seguimiento de `DiscTime11_12` está activado. Monitoreo de `MaxMutingTime` está activado. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8012`	`Muting Forward Active 1`	La secuencia de silenciamiento hacia adelante está activa ya sea: Después de la detección de un flanco de activación ascendente de la segunda entrada `MutingSwitch12` o `11` o Si ambos `MutingSwitch11` y `12` fueron accionados en el mismo ciclo. Monitoreo de `DiscTime11_12` se detiene. La monitorización se activa si la transición se produjo directamente desde el estado `16#8000`. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8014`	`Muting Forward Step 1`	La secuencia de silenciamiento hacia adelante está activa. `MutingSwitch21` es el primer sensor de salida accionado. Monitoreo de `DiscTime21_22` comenzó. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8314`	`Muting Forward Step 2`	La secuencia de silenciamiento hacia adelante está activa. `MutingSwitch22` es el primer sensor de salida accionado. Monitoreo de `DiscTime21_22` comenzó. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8021`	`Muting Forward Active 2`	La secuencia de silenciamiento hacia adelante aún está activa. Ambos `MutingSwitch21` y `22` se accionan, se monitorea `DiscTime21_22` está detenido. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8122`	`Muting Backward Start 1`	La secuencia de silenciamiento hacia atrás está en la fase de inicio después del borde de activación ascendente de `MutingSwitch21`. Seguimiento de `DiscTime21_22` está activado. Monitoreo de `MaxMutingTime` está activado. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8422`	`Muting Backward Start 2`	La secuencia de silenciamiento hacia atrás está en la fase de inicio después del borde de activación ascendente de `MutingSwitch22`. Seguimiento de `DiscTime21_22` está activado. Monitoreo de `MaxMutingTime` está activado. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = FALSE` `Error = FALSE`
`16#8121`	`MutingBackward Active 1`	La secuencia de silenciamiento hacia atrás está activa ya sea: Después de la detección de un flanco de activación ascendente de la segunda entrada `MutingSwitch21` o `22` o Si ambos `MutingSwitch21` y `22` fueron accionados en el mismo ciclo. Monitoreo de `DiscTime21_22` detenido. Seguimiento de `MaxMutingTime` se activa si la transición se produjo directamente desde el estado `8000`. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8114`	`Muting Backward Step 1`	La secuencia de silenciamiento hacia atrás está activa. `MutingSwitch11` es el primer sensor de salida accionado. Monitoreo de `DiscTime11_12` comenzó. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8414`	`Muting Backward Step 2`	La secuencia de silenciamiento hacia atrás está activa. `MutingSwitch12` es el primer sensor de salida accionado. Monitoreo de `DiscTime11_12` comenzó. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
`16#8112`	`Muting Backward Active 2`	La secuencia de silenciamiento hacia atrás aún está activa. Ambos `MutingSwitch11` y `12` Se activan los sensores de salida, controlando `DiscTime11_12` está detenido. `Ready = TRUE` `S_AOPD_Out = TRUE` `S_MutingActive = TRUE` `Error = FALSE`
