Pestaña: Configuración de Redundancia: Visualización

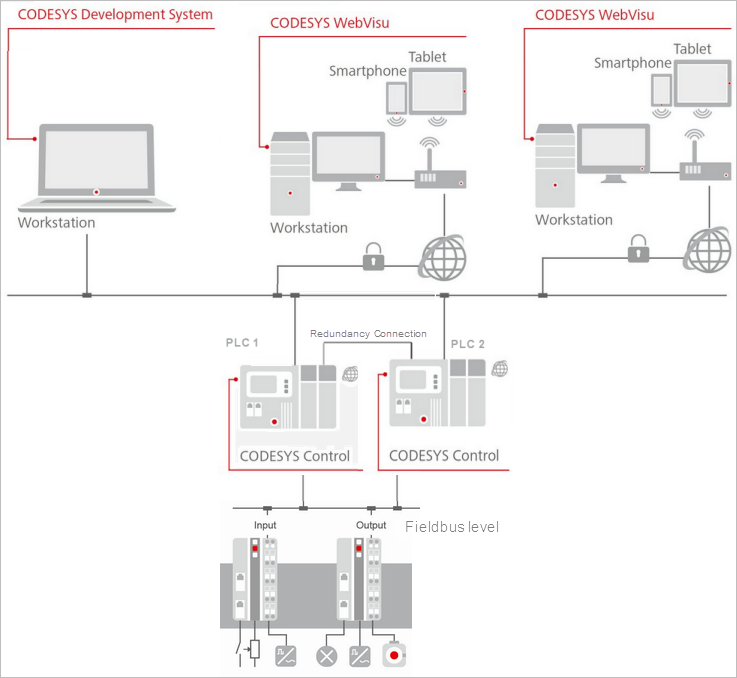

La pestaña contiene la configuración para la conexión de uno o más CODESYS WebVisu clientes a un sistema de control redundante con dos PLC.
Si en tiempo de ejecución falla el controlador activo, entonces el controlador que anteriormente estaba en modo de espera asume la ejecución de la aplicación de control. El proceso de cambio se lleva a cabo sin problemas y, por lo tanto, casi desapercibido para los clientes de visualización conectados.
 |
Sugerencia
También son posibles configuraciones similares basadas en un CODESYS HMI cuando estos se ejecutan de forma redundante.
Activar |
La configuración de la tarea se amplía con la tarea IEC los Referencias de conmutación campo de entrada está disponible para la configuración de comunicación. |
Usar configuración de enlace de redundancia |
|
Dirección IP: Puerto utilizado por clientes en PLC 1 | Campo de entrada para la dirección IP y el puerto para el autómata 1 cliente Hacer clic Navegar para seleccionar una de las direcciones de red disponibles de autómata 1. Aquí se debe seleccionar la conexión de red a través de la cual accede la visualización web. |
Dirección IP: Puerto utilizado por clientes en PLC 2 | Campo de entrada para la dirección IP y el puerto para el autómata 2 cliente Hacer clic Navegar para seleccionar una de las direcciones de red disponibles de autómata 2. Aquí se debe seleccionar la conexión de red a través de la cual accede la visualización web. |
Comunicación segura |
|
Generar certificados | Abre el Pantalla de seguridad editor Allí puede crear y administrar certificados. |
Ver certificados | Abre el Ver Certificado editor Allí obtiene información sobre los certificados instalados en el respectivo PLC. |
Recomendación: Mientras no haya problemas de sincronización entre los dispositivos redundantes para la visualización, no se deben cambiar los valores predeterminados de los tiempos de espera. Si se producen problemas, es posible que la línea de comunicación sea demasiado lenta. A continuación, intente mejorar la estabilidad aumentando los valores de los tiempos de espera La redundancia de visualización se basa en una conexión de red que se utiliza para intercambiar datos entre el PLC activo y el PLC en espera. Este tipo de datos pueden ser notificaciones sobre la creación de un nuevo cliente de visualización web o el cambio de una visualización dentro de la visualización web. Para evitar que la comunicación se bloquee en caso de problemas de comunicación, se pueden configurar los siguientes tiempos | |
Tiempo de espera de recepción (ms) | Tiempo transcurrido el cual se cancela la recepción de datos. Cuando se supera este tiempo, los datos transmitidos (como una notificación sobre la creación de un nuevo cliente de Webvisu) pueden descartarse Por defecto: |
Tiempo de espera de transmisión (ms) | Tiempo transcurrido el cual se cancela el envío de datos. Cuando se supera este tiempo, los datos transmitidos (como una notificación sobre la creación de un nuevo cliente de Webvisu) se Por defecto: |
Opciones | |
Descarga perfecta | Se puede habilitar para dispositivos HMI
|
Avanzado |
NotaDebería tener que cambiar las siguientes configuraciones avanzadas solo en el caso de demandas especiales. |
Repeticiones de comandos | Número de repeticiones de un comando en caso de error El valor por defecto es 3. Se recomienda utilizar un valor >= 2. |
Tiempo de latido (ms) | Tiempo para determinar con qué frecuencia se transmite el comando "Heartbeat", que mantiene activa la conexión 0 = El comando no se usa. Si no se transmiten datos en la conexión Ethernet, la conexión finaliza y el primer comando siguiente devuelve un error. Para evitar esta situación, se envía un comando "Heartbeat". El uso de recursos de este comando es extremadamente bajo. NotaUse esta función solo en el caso de una alta tasa de error. |
Tiempo de espera de conexión: interrupción de línea detectada (ms) | Tiempo a partir del cual un fallo de conexión se considera un "salto de línea" El dispositivo en espera no puede detectar si la ausencia de datos se debe a la falta de comandos o a un problema de conexión. Por lo tanto, es necesario reactivar las conexiones y, si es posible, restablecer la conexión El valor por defecto es 3000. Se recomienda utilizar un valor >= 2000. |
Tiempo de espera de configuración de la conexión del cliente (ms) | Latencia de la conexión activa Este es el tiempo empleado para determinar si la conexión está activa o no. El valor predeterminado es 2000. Un valor en el rango de 500 a 3000 suele estar bien. |
Tiempo de espera de conexión de WebVisu (ms) | Tiempo de espera para clientes de visualización web para determinar el cambio a otro PLC El valor representa un equilibrio entre la estabilidad y el tiempo hasta que se detecta el problema de conexión. Este tiempo lo utilizan los clientes que están conectados al dispositivo activo para detectar cuándo el dispositivo ya no está activo. Si no se reciben datos más allá de este tiempo, se realiza el cambio al otro dispositivo. La duración de este tiempo determina la rapidez de la conmutación: un valor demasiado bajo puede provocar intentos de conmutación innecesarios en caso de una mala conexión. Un valor demasiado alto retrasa la detección de una falla física real del dispositivo en el lado del cliente. El valor predeterminado es 2000. |
