Pestaña: En línea

Información general sobre la grabación

Encabezamiento

Ruta del proyecto: fecha y hora de creación (ejemplo: D:\\proj\\test1.project - 12/26/2014 09:28:14)

Dispositivo

Dispositivo de destino donde se ejecuta la aplicación (ejemplo: Device (XY Zxxx V2.1))

Solicitud

Aplicación para los resultados de medición (ejemplo: Device.Application_xy)

Versión del compilador

Versión del compilador para el proyecto (ejemplo: 3.5.6.0)

Tarea

Tarea seleccionada en la configuración (ejemplo: MainTask)

Solo para instrumentación:

Número de POU instrumentadas

Número de POU seleccionados en la configuración de Profiler en selección de POU

Ejemplo: 5

Ciclo

Número del ciclo actual, incrementado al inicio de la grabación

Ejemplo: 2431

Duración

Duración de todas las llamadas del ciclo grabado actual

Ejemplo: 266.318 µs

Hora

Formato de hora para la visualización de los resultados; asignación calculada internamente a los ticks del sistema; definido en la configuración de Profiler en Aspecto de la instantánea

Ejemplo: 1 ms = 3385266 ticks.

Hora de inicio del ciclo medido

Hora de inicio de la medición

Ejemplo: T#1h50m31s25ms

Hora actual en el dispositivo

Hora del día

Ejemplo: T#4h10m38s47ms - 02/08/2019 11:13:50

Modo grabación

Modo grabación; definido en la configuración de Profiler en Parámetros de instrumentación

Ejemplo: Grabar el siguiente ciclo

Tamaño del búfer

Tamaño de búfer para el número de tiempos de ejecución registrados por ciclo; definido en la configuración de Profiler en Parámetros de instrumentación

Ejemplo: 10000.

Solo para muestreo:

Tiempo de ciclo de tareas

Intervalo establecido para la tarea a muestrear en su configuración (ejemplo: 20 ms)

Número de ciclos

Número total de ciclos donde se tomaron muestras

Ejemplo: 3924

Número de POU muestreadas

Número de POU llamadas por la tarea a muestrear

Ejemplo: 11

Número total de muestras

Número total de muestras (árboles de llamadas determinados)

Ejemplo: 2889

Número de muestras ocupadas

Número de muestras con las que la POU estaba actualmente ocupada

Ejemplo: 108

Número de muestras inactivas

Número de muestras con las que la POU estaba actualmente ocupada (IDLE)

Ejemplo: 6533

Número de muestras defectuosas

Número de muestras que fallaron (failed)

Ejemplo: 4

Número de muestras que faltan

Número de muestras que no se pudieron transferir al sistema de desarrollo

Ejemplo: 0

Tiempo de ciclo ocupado

Intervalo de tiempo durante el ciclo en el que se ejecuta la tarea (valor medio)

Ejemplo: 283.000 µs

Tiempo de ciclo inactivo

Intervalo de tiempo durante el ciclo en el que la tarea no se está ejecutando (IDLE) (valor medio)

Ejemplo: 19.716 ms

Condición de grabación

Condición (expresión booleana) para iniciar la grabación; definido en la configuración de Profiler en Grabación

Esta estructura de árbol jerárquico muestra todas las llamadas que se han realizado a la tarea seleccionada durante el período de medición.

Las llamadas en las bibliotecas no se muestran.

La entrada superior muestra el nombre de la tarea. En la segunda línea, se muestra el porcentaje de muestras en las que la POU no estuvo ocupada para el método de muestreo con IDLE.

Cada nodo en la cadena de llamadas que se muestra a continuación corresponde a una llamada de POU específica y proporciona la siguiente información sobre los tiempos medidos actuales y anteriores y la cantidad de llamadas:

Tanto para la instrumentación como para los métodos de muestreo:

Solo para el método de instrumentación:

Solo para el método de muestreo:

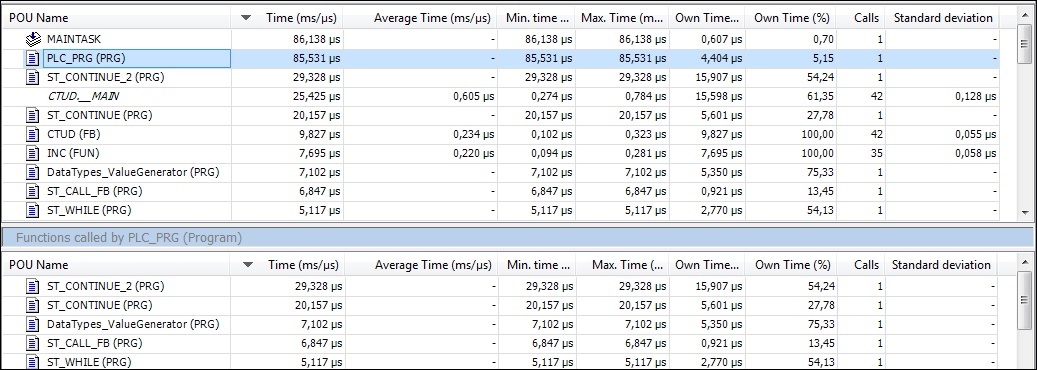

Se enumeran todas las POU instrumentadas. Para cada POU, verá el número de Muestras y el Tiempo (ms/µs) de todas las llamadas grabadas.

los Funciones llamadas por <nombre de POU> La lista en la parte inferior de la vista siempre muestra las llamadas de POU de la POU actualmente seleccionada en la lista de arriba. Al hacer doble clic en una línea de la lista inferior, se selecciona la entrada correspondiente en la lista superior.

Nombre de POU

Nombre y tipo de POU (ejemplo: PLC_PRG (PRG))

Tiempo (ms/µs)

Tiempo total transcurrido en la llamada (ejemplo: 85.531 µs)

Tiempo promedio

mín. tiempo (ms/µs)

máx. hora

Tiempo de ejecución promedio, mínimo y máximo de esta llamada en "ms" o "µs" (ejemplo: Avg: 0.254 µs, Min: 0.194 µs Max: 0.3µs)

Tiempo propio (ms/µs)

Propio tiempo (%)

Tiempo que ha pasado la llamada de POU, excluyendo el tiempo pasado por todas las llamadas de POU desde esta POU.

Porcentaje del tiempo propio sobre el tiempo total

Llamadas

Número de llamadas de esta POU en este ciclo en este árbol de llamadas (ejemplo: 22 Calls)

Desviación Estándar

Desviación estándar del tiempo medio de ejecución (ejemplo: 0.128 µs)

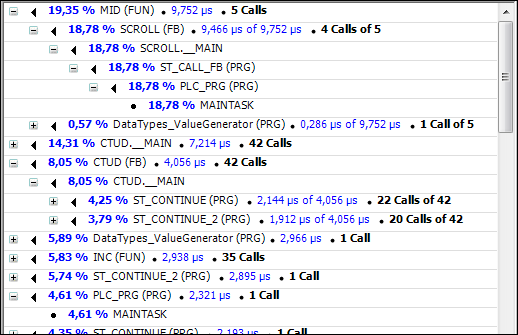

Esta es una vista inversa del árbol de llamadas. Esto significa que puede rastrear todas las llamadas desde una llamada POU hasta el comienzo de la cadena de llamadas. La información que se muestra depende del método de creación de perfiles.

Tanto para la instrumentación como para los métodos de muestreo:

Solo para el método de instrumentación:

Solo para el método de muestreo:

Actualizar instantánea

Las mediciones actuales se realizan y se muestran. La pantalla no se actualiza automáticamente.

Guardar instantánea

los Guardar instantánea Se abre un cuadro de diálogo para escribir un nombre y una descripción para la instantánea. Después de hacer clic OK, los resultados de medición actuales se guardan y se pueden volver a llamar en el Instantáneas pestaña.

Reiniciar

Solo para el método de muestreo:

La medición actual se restablece y se puede reiniciar.

Comienzo

Pausa

Solo para el método de muestreo:

Botón para iniciar, pausar y detener el proceso de medición

Intervalo de muestreo

Solo para el método de muestreo:

Período de tiempo entre mediciones. El valor del intervalo establecido aquí se sincroniza con la entrada en la configuración de Profiler en Parámetros de muestreo.

Se genera un valor aleatorio en el rango entre 0 y el período de tiempo especificado. Después de este tiempo, la tarea a medir se detiene y se registra. El tiempo restante hasta que transcurre el lapso de tiempo especificado hasta que se genera el siguiente valor aleatorio. Esto significa que se mide dentro del lapso de tiempo, pero no antes de que se haya alcanzado el lapso de tiempo completo.

Con un intervalo de muestreo de 1 ms, se deben realizar 100 mediciones en 100 ms.

Nombre

Los nombres de las POU seleccionadas para la medición se muestran en la estructura de árbol. Los objetos padre actúan como nodos (por ejemplo, el nombre de la aplicación a la que pertenecen).

Número de declaraciones

Número total de extractos contenidos en la POU.

Sentencias no ejecutadas

Número de sentencias contenidas en la POU pero no ejecutadas.

Cobertura (%)

Porcentaje de declaraciones en la POU que se ejecutan. Ejemplo: 75 para el 75%.

POU abierto

El POU seleccionado en la vista se abre en su editor. Los extractos que han sido procesados se muestran en verde. Los extractos que no han sido procesados se muestran en rojo. El editor de POU también se abre al hacer doble clic en una fila de la tabla.

Reiniciar

Los resultados de la medición se restablecen a 0 y la medición se repite en el siguiente ciclo.

Guardar instantánea

los Guardar instantánea Se abre un cuadro de diálogo para escribir un nombre y una descripción para la instantánea. Después de hacer clic OK, los resultados de medición actuales se guardan y se pueden volver a llamar en el Instantáneas pestaña.
