Diagnóstico en la interfaz de usuario
Árbol de dispositivos
En modo online, el árbol de dispositivos permite una localización exacta de un diagnóstico pendiente.
El indicador de error (símbolo rojo) indica un error grave, como un módulo incorrecto o faltante o la terminación de la conexión.
El indicador de diagnóstico (signo de exclamación rojo) del módulo respectivo indica que actualmente hay disponible una entrada de diagnóstico exactamente para este dispositivo.
El indicador de error borrado indica que se ha corregido un error pendiente anteriormente.

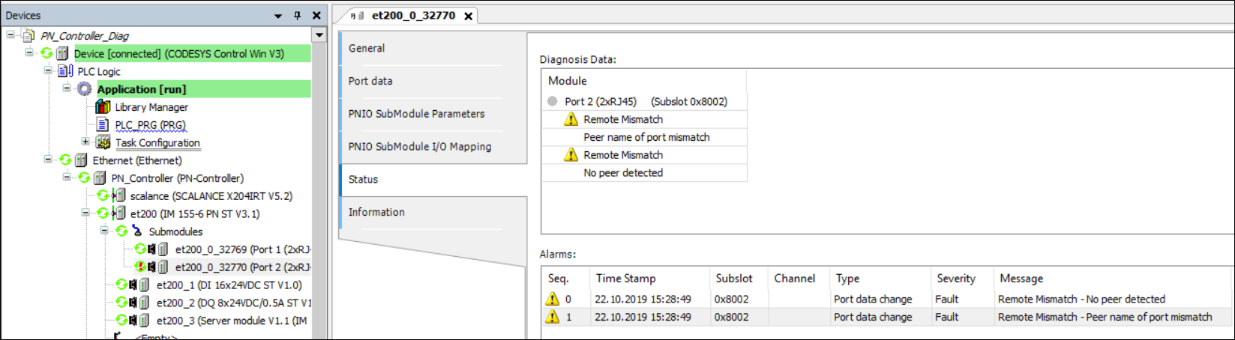

Estado del dispositivo
El Datos de diagnóstico vista muestra el diagnóstico actualmente pendiente del PROFINET Módulo. El alarmas La vista muestra las alarmas asignadas a este módulo que ha recibido el controlador desde que se inició la aplicación. El controlador guarda los datos de alarma en un búfer circular. cuando haces clic Confirmar, los datos de alarma se eliminan del búfer circular y se restablece cualquier Diag-Cleared-Flag pendiente.
Registrador
Se muestra una vista filtrada del registrador de PLC tanto en el nivel del controlador como en el nivel del dispositivo. Esto muestra solo las entradas que están asignadas al dispositivo respectivo.
Para más información, ver: Pestaña 'Registro'
