CODESYS POU Visu Generator
CODESYS POU Visu Generator es un complemento para CODESYS Development System.
Con este complemento, puede generar visualizaciones basadas en POU programadas en SFC o LD2.
Puedes usar el CODESYS Installer para instalar y actualizar el CODESYS POU Visu Generator complemento.
Creación de una visualización para una POU en SFC o LD2
Para POU (PROGRAM o FUNCTION_BLOCK) programado en el Gráfico de funciones secuenciales (SFC) o Diagrama de escalera (LD2) lenguaje de implementación, puede crear un objeto de visualización que muestre un diagrama de bloques adecuado.
Si desea tener este tipo de visualización, entonces el Genere visualizaciones SFC/LD El comando puede ayudarlo con esto.
Generar una visualización a partir de una POU SFC
Solo es posible con objetos LD2
Solo puede crear visualizaciones para las POU en Escalera (LD2) lenguaje de implementación. Para visualizar una POU en LD, primero conviértalo a LD2 usando el Convertir en nueva escalera comando. Después de eso, puede generar una visualización de LD2 a partir de esto
Para obtener más información, consulte:
Generar una visualización a partir de una POU SFC
Importante
Configure el SFCCurrentStep marca para cada objeto SFC en su cuadro de diálogo de propiedades en Configuración de SFC pestaña. De lo contrario, se producirán errores de compilación.
Si el código SFC contiene macros, se genera una visualización independiente para cada macro. Esta visualización se puede seleccionar haciendo clic en ella.

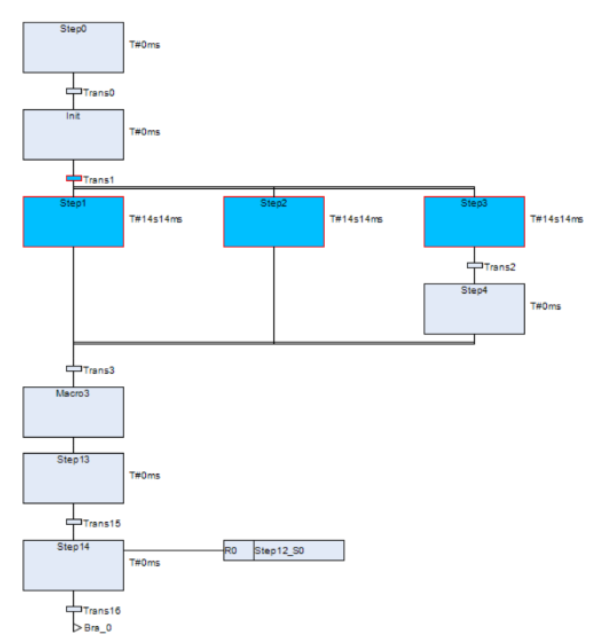

Visualización SFC generada
Para obtener más información, consulte:
