Ejemplo: Gráfico XY cartesiano
Producto: CODESYS Visualization
Este ejemplo muestra qué opciones de visualización tiene con el Gráfico cartesiano XY elemento de visualización. Y cómo configurar el elemento para mostrar gráficamente el historial de valores de matriz como un gráfico de líneas o barras en el sistema de coordenadas cartesianas.
Descripción
En este proyecto de muestra, el Gráfico cartesiano XY elemento de visualización se utiliza como ejemplo.
Los siguientes temas se cubrirán en una aplicación cada uno:
Curvas superpuestas
Programación de curvas
Zoom y panorámica
Información adicional

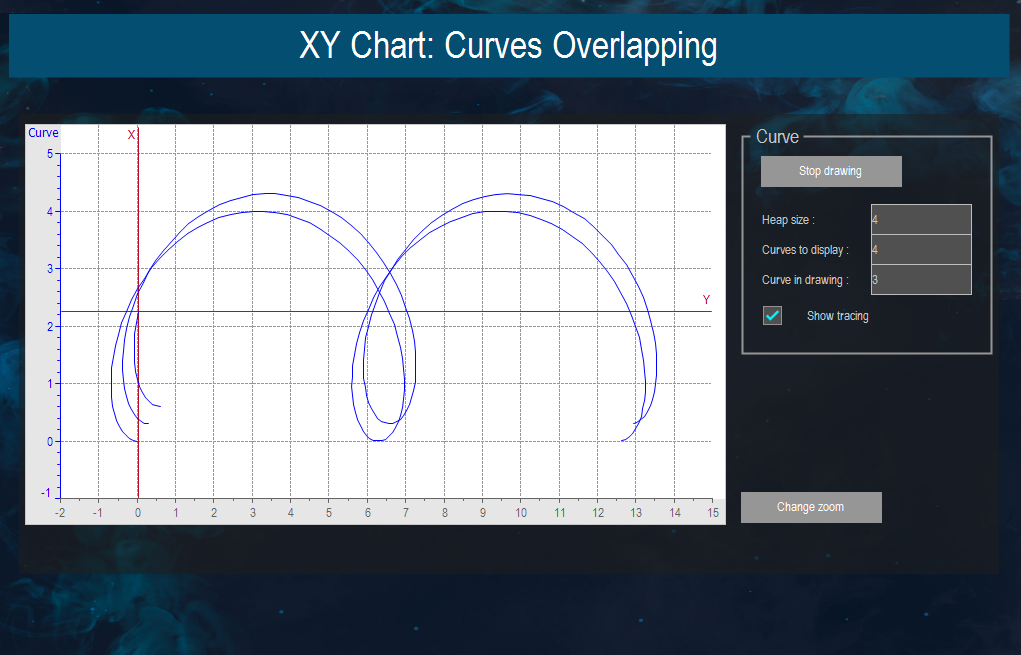

Proyecto XYChartCurvesOverlapping
Puede utilizar la función de superposición de la siguiente manera.
XYChartCurvesOverlapping

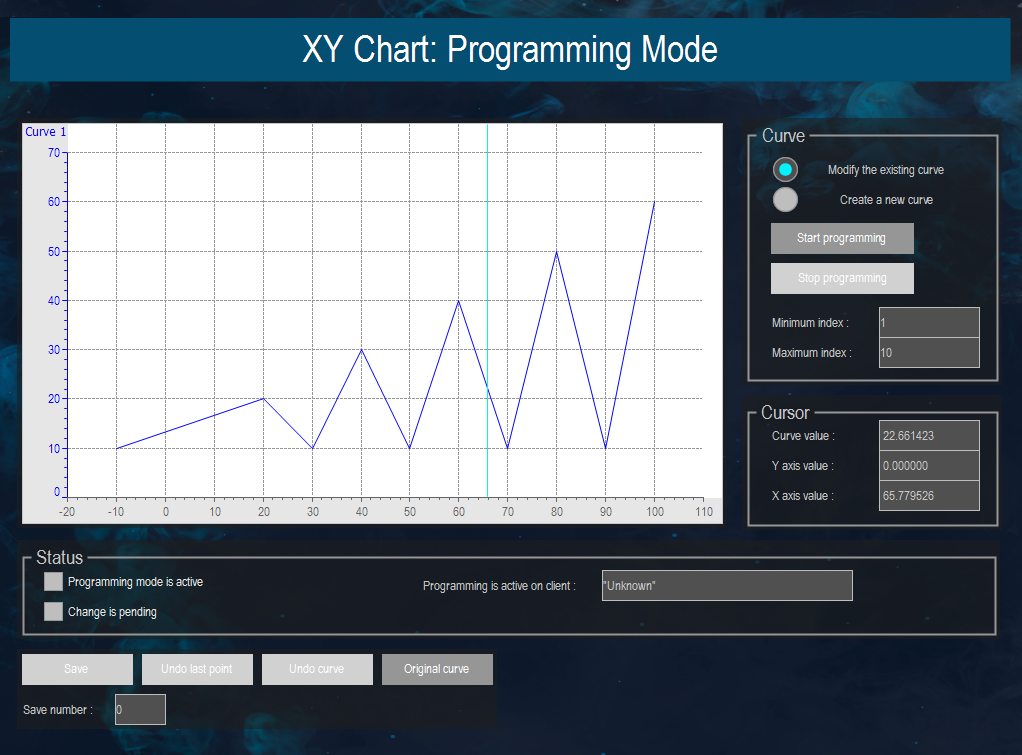

Proyecto: XYChartProgrammingMode
Puede utilizar el modo de programación de la siguiente manera.
XYChartProgrammingMode |

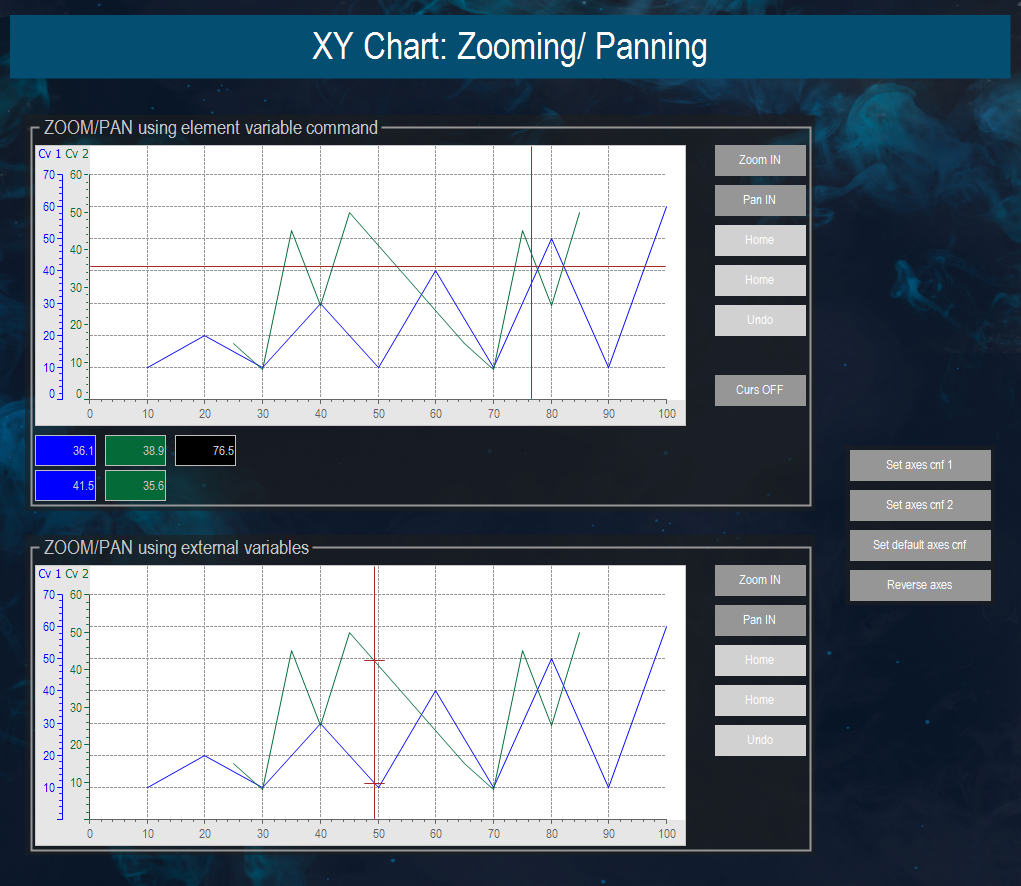

Proyecto de muestra: XYChartZoomingPanning
Utilice la función de zoom y panorámica de la siguiente manera.
XYChartZoomingPanning |
Requisitos y restricciones del sistema
Sistema de programación | CODESYS Development System (versión 3.5.14.0 o superior) |
Sistema de tiempo de ejecución | CODESYS Control Win (versión 3.5.14.0) |
Componentes adicionales | - |
Aviso
DESCARGAR Proyecto
