Ejemplo: Tendencia

La aplicación muestra cómo generar una señal sinusoidal con una amplitud de 500. La señal se registra cuando la amplitud es mayor o igual a 200. La condición de grabación para esto se establece en el Registro de tendencias objeto en el Configuración de grabación sección. El objeto se encuentra debajo de la Trend Recording Manager objeto.

Para más información, ver: Objeto: registro de tendencias

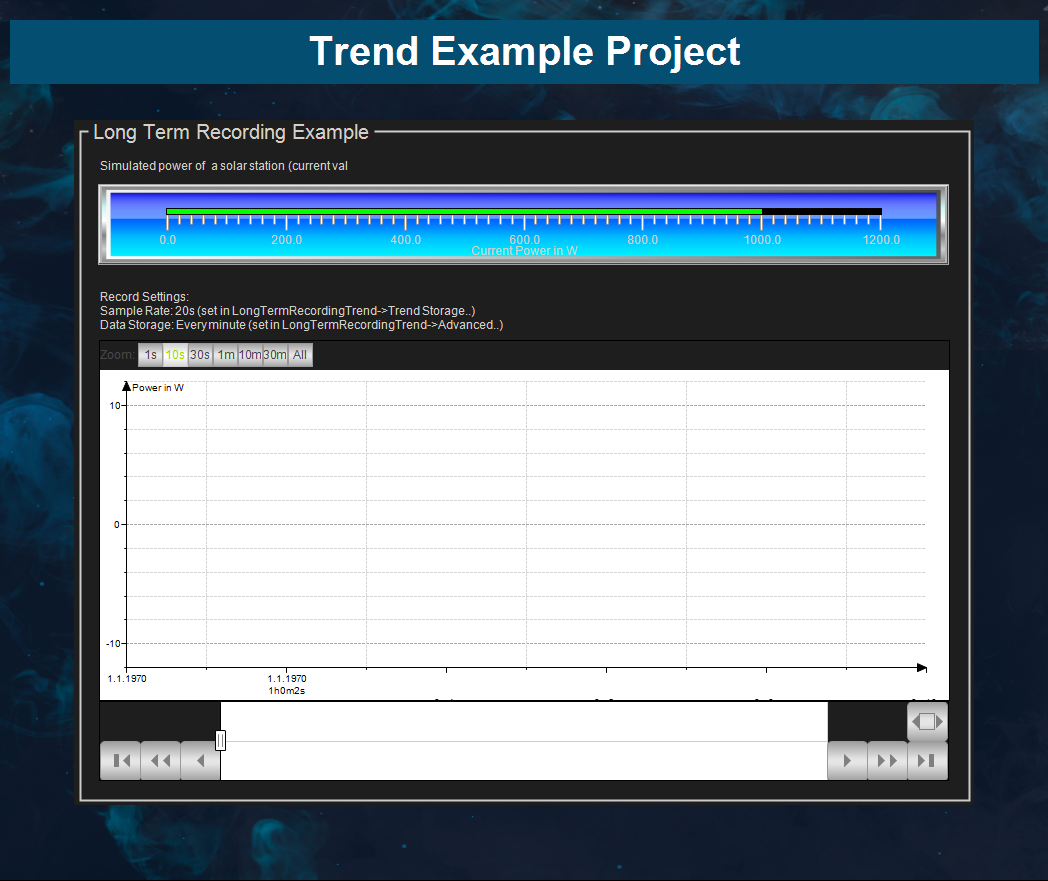

Esta aplicación muestra la implementación de cómo configurar el elemento de tendencia para grabaciones a largo plazo.

En la aplicación se simula la potencia de una estación solar. La potencia (variable: rCurrentPower) se registra cada 20 segundos. Los datos se almacenan en la base de datos cada minuto.

Puede ajustar el intervalo de grabación en el Configuración avanzada de seguimiento diálogo y el Medir en cada n-ésimo ciclo campo de entrada. Puede ajustar el intervalo de guardado en el Almacenar cada N milisegundos campo de la Almacenamiento de tendencias objeto.

Para más información, ver: Cuadro de diálogo: Configuración avanzada de seguimiento

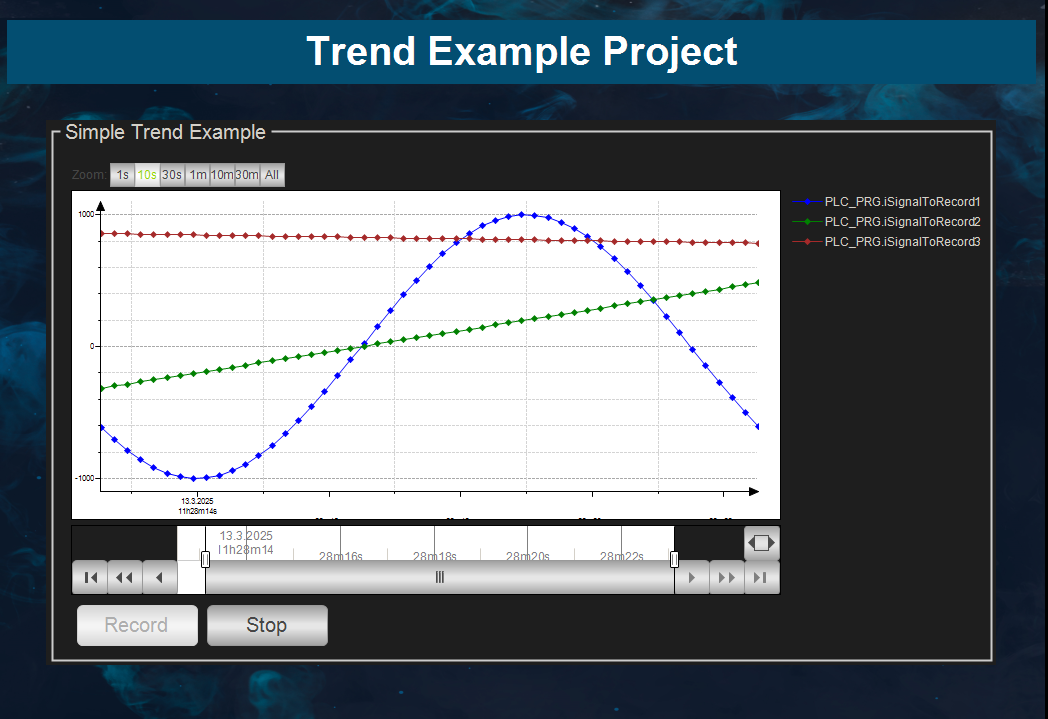

La aplicación de muestra genera tres señales que son registradas y visualizadas por el elemento de tendencia. La grabación se puede iniciar con el "Record" botón.

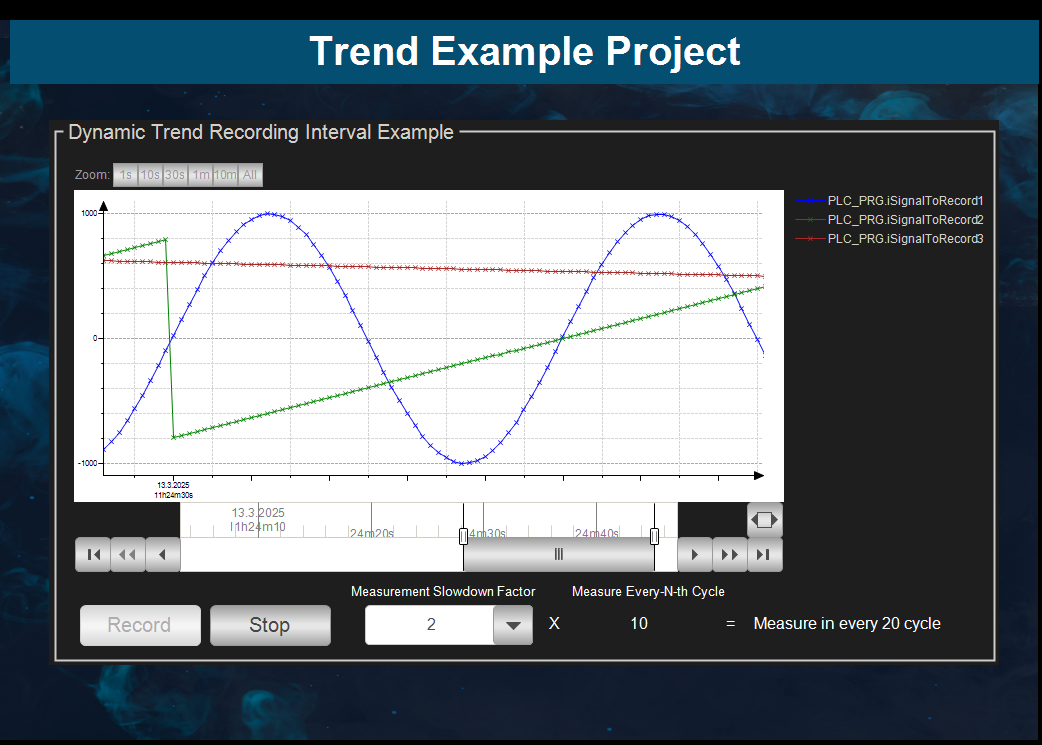

La aplicación muestra cómo utilizar el Factor de ralentización de la medición opción para ajustar el intervalo de grabación del registro de tendencias en tiempo de ejecución.

Para obtener más información, consulte: Configuración de grabación
