Ejemplo: pantalla de siete segmentos
Producto: CODESYS Visualization
El ejemplo muestra una implementación de una pantalla de siete segmentos en CODESYS Visualization y los bloques de funciones correspondientes.
 |
Descripción

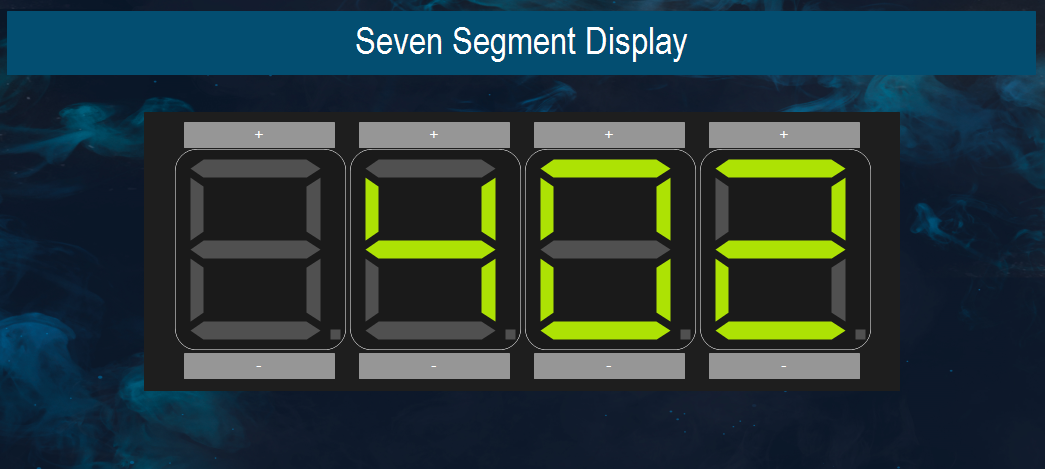

El SevenSegmentDisplay.project proyecto de muestra que incluye una visualización de cuatro pantallas de siete segmentos que muestra el valor de un número entero. Los botones se utilizan para incrementar y decrementar el valor de la variable entera. La pantalla de siete segmentos se implementa de forma modular y se puede personalizar fácilmente para requisitos individuales.
Un solo dígito de la pantalla de siete segmentos está representado por el SevenSegmentDisplay componente de visualización y el SevenSegmentDriver bloque de funciones del controlador. El Display bloque de funciones se instancia en el PLC_PRG programa y referenciado por el MainVisu visualización.
Se pueden mostrar los siguientes valores:
Números del 0 al 9
Letras de la a a la f
Punto decimal
Requisitos y restricciones del sistema
Sistema de programación | CODESYS Development System (versión 3.5.14.0 o superior) |
Sistema de tiempo de ejecución | CODESYS Control Win (versión 3.5.14.0) |
Componentes adicionales | - |
Aviso
DESCARGAR Proyecto
