Ejemplo: Teclado virtual y teclado numérico virtual
Producto: CODESYS Visualization
El ejemplo describe cómo se puede integrar un teclado virtual o un teclado numérico virtual para la entrada del usuario en cualquier visualización.
Descripción
Como sustituto de los dispositivos de entrada reales, se pueden integrar en su aplicación visualizaciones que representen el teclado y el teclado numérico y que permitan la entrada del usuario mediante un mouse o una pantalla táctil.
Información adicional
PLC_PRG: Programa donde se declaran las variables para la entrada del usuario. Se accede en modo de escritura cuando la entrada del usuario se realiza mediante el teclado virtual o el teclado numérico virtual.
Visualization: La visualización consta de tres campos. Los campos tienen una configuración de entrada que responde a un evento "OnMouseClick". Las variables de entrada se pasan allí.
Comportamiento en tiempo de ejecución: cuando se hace clic en uno de los campos, se muestra un teclado numérico o un teclado.

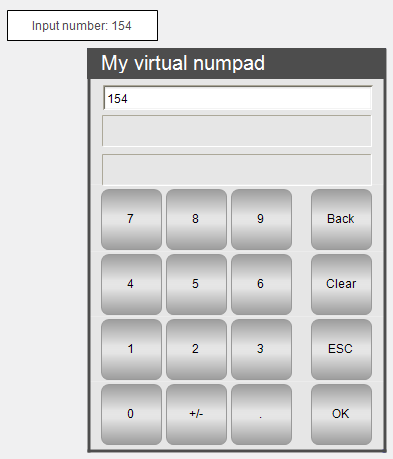

Se muestra un teclado numérico en el primer campo, lo que permite la entrada de valores enteros dentro de un límite superior e inferior.
En el segundo campo se muestra un teclado numérico para introducir números en formato de punto flotante.

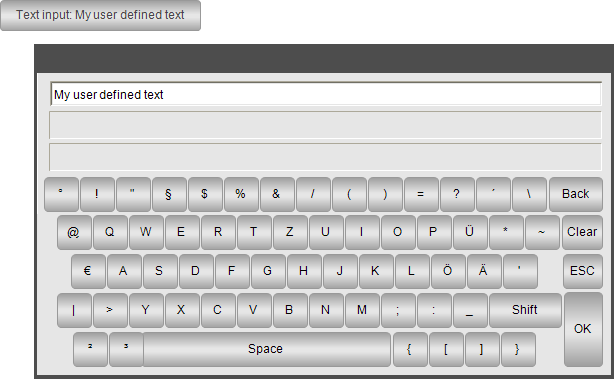

En el tercer campo, se muestra un teclado para ingresar letras y textos que se escriben en una variable de cadena.
Sugerencia
La configuración de entrada de un elemento de visualización se muestra en la Propiedades ver debajo Configuración de entrada .
Requisitos y restricciones del sistema
Sistema de programación | CODESYS Development System (versión 3.5.14.0 o superior) |
Sistema de tiempo de ejecución | CODESYS Control Win (versión 3.5.14.0) |
Componentes adicionales | - |
Aviso
DESCARGAR Proyecto
