Ejemplo: HMI

Producto: CODESYS Visualization

El paquete de ejemplo HMI Example Contiene ejemplos para conectar CODESYS HMI A un CODESYS Control V3 y V2.3.

Descripción


El proyecto de ejemplo HMIDemo.project muestra las siguientes características:

  • Uso de bloques de funciones y proyectos de bibliotecas

  • Vinculación de fuentes de datos

  • uso de alarmas

  • Uso de elementos de tendencia.

  • Uso de elementos de recetas.

Información adicional

Para ejecutar con éxito el HMIDemo.project proyecto de muestra, también necesita la siguiente biblioteca y proyectos:

  • LibForHMIDemo.library

    El LibForHMIDemo biblioteca se utiliza para mostrar cómo usar visualizaciones con una interfaz de parámetros de una biblioteca y vincularlas a una fuente de datos.

  • V3ProjForHMIDemo.project

    proyecto de muestra para V3 controladores Proporciona datos para la HMIDemo en un V3 controlador.

  • V23Proj.pro

    proyecto de muestra para V2.3 controladores Proporciona datos para la HMIDemo de un V2.3 controlador.

Conectando un CODESYS V3 controlador:

  1. Instalar CODESYS V3.5 SP11 Parche 1 o superior y descargue el V3ProjForHMIDemo.project proyecto a la CODESYS Control Win controlador.

  2. Sobre el Configuración de comunicación pestaña de la fuente de datos, ajuste la configuración de comunicación "Nombre" y "Dirección" del controlador en consecuencia. Para ello, en el árbol de dispositivos bajo el Administrador de fuentes de datos objeto, haga doble clic en el fuente de datos V3 objeto y seleccione el Configuración de comunicación pestaña.

    Para más información, ver: Editor de dispositivos: edición de la comunicación

Conectando un CoDeSys V2.3 controlador

  1. Instalar CoDeSys V2.3 y cargar el V23Proj.pro proyecto en un PLCWinNT.

  2. Sobre el Configuración de comunicación pestaña de la fuente de datos, ajuste el dirección IP configuración de comunicación del controlador en consecuencia. Para ello, en el árbol de dispositivos bajo el Administrador de fuentes de datos objeto, haga doble clic en el Fuente de datos objeto y seleccione el Configuración de comunicación pestaña.

    Para más información, ver: Editor de dispositivos: edición de la comunicación

visualizaciones

  • Visualization

    El Visualization visualización muestra cómo usar bloques de funciones y visualizaciones de bibliotecas en el HMI. (Para información más precisa sobre esto, en el árbol de dispositivos bajo el Administrador de fuente de datos objeto, haga doble clic en el fuente de datos V3 objeto y seleccione el Asignaciones de tipo tab.) El interruptor se puede utilizar para iniciar y detener la simulación de una señal de diente de sierra. El valor actual de la señal se muestra a continuación.

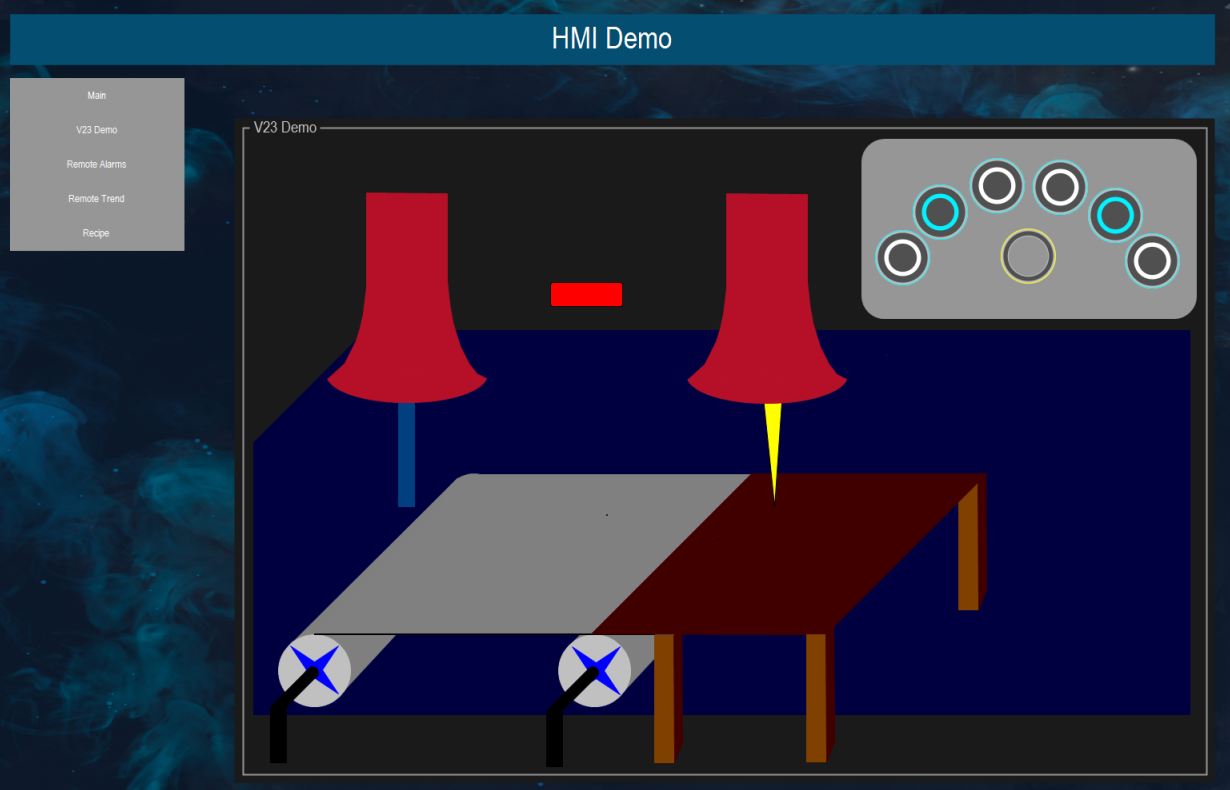

  • V23Demo

    Conexión a un CoDeSys V2.3 controlador

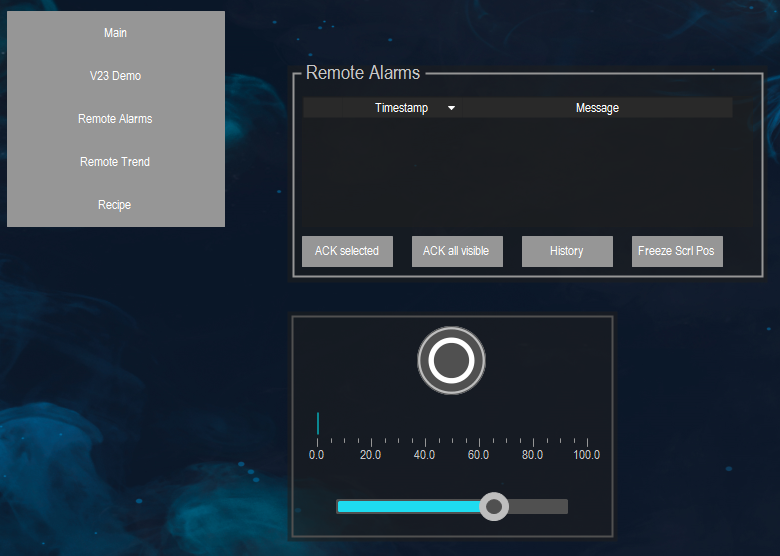

  • Alarms

    Esta visualización muestra cómo mostrar y reconocer alarmas de un controlador V3 conectado a través de una fuente de datos. Se activa una alarma cuando el control deslizante supera el 60 % del valor máximo.

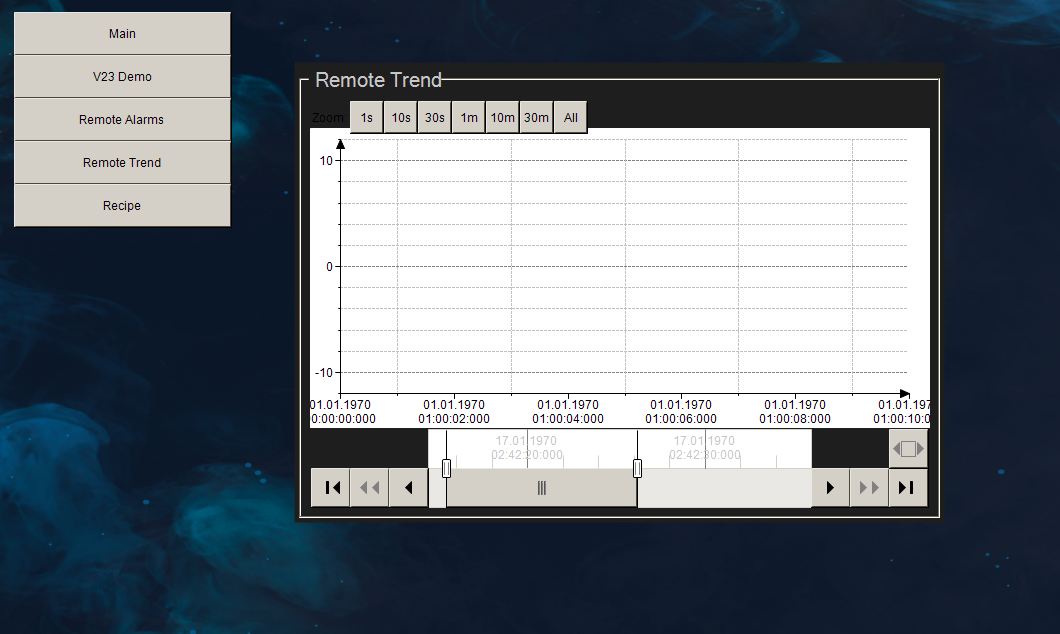

  • Trend

    En esta visualización, el elemento de tendencia se utiliza para mostrar una CODESYS V3 registro de tendencia de un controlador conectado a través de una fuente de datos. Para ello, debe activarse la simulación de la señal de diente de sierra.

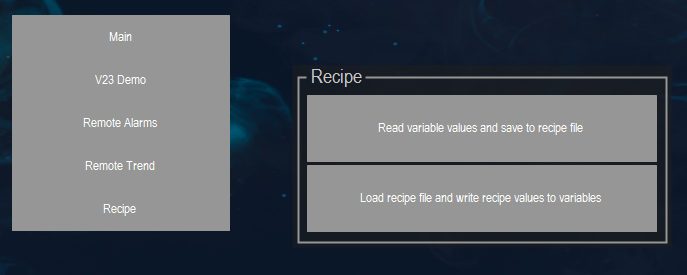

  • Recipe

    Esta visualización muestra cómo usar el HMI para cargar y guardar recetas. Las recetas leen y escriben valores de los controladores conectados.


Requisitos y restricciones del sistema

Sistema de programación

CODESYS Development System (versión 3.5.14.0 o superior)

Sistema de tiempo de ejecución

CODESYS Control Win (versión 3.5.14.0)

Componentes adicionales

-

Aviso

_example_icon.png DESCARGAR Proyecto
