Ejemplo: Posicionamiento de un botón según un estilo de visualización
Producto: CODESYS Visualization

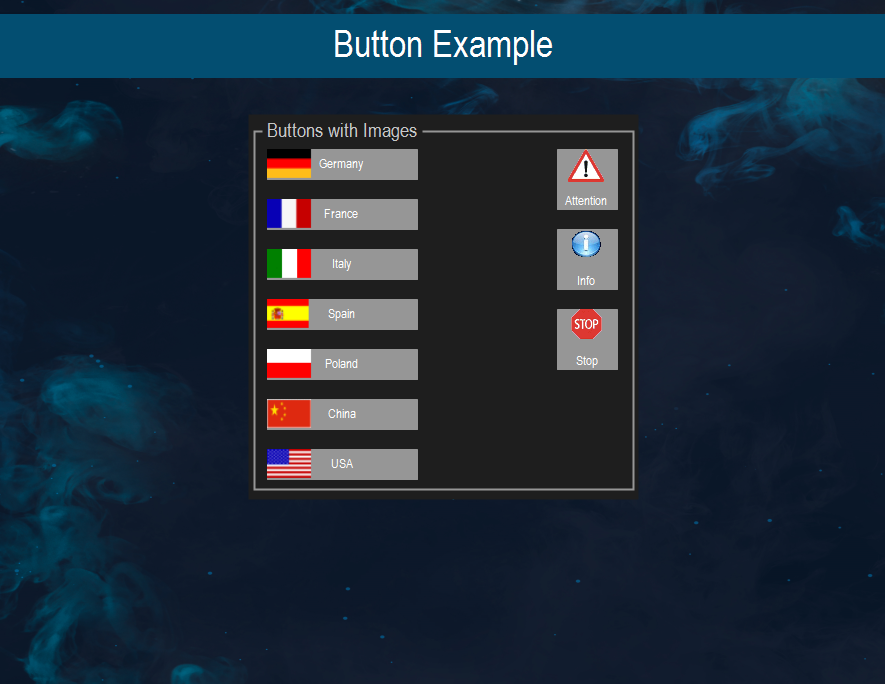

Este ejemplo muestra cómo definir la posición del texto de los botones con imágenes incrustadas según el estilo de visualización.
 |
Descripción
La posición del texto de los botones se puede cambiar usando el Style15.visustyle.xml estilo de visualización. Puede encontrar el estilo en la descarga en el Style Archivo zip.
Información adicional
Las posiciones se definen mediante parámetros de la siguiente manera:
<Value name="Button-Absolut-TextOffset-Left" type="DINT">40</Value><Value name="Button-Absolut-TextOffset-Right" type="DINT">0</Value><Value name="Button-Absolut-TextOffset-Top" type="DINT">40</Value><Value name="Button-Absolut-TextOffset-Bottom" type="DINT">0</Value>
Requisitos y restricciones del sistema
Sistema de programación | CODESYS Development System (versión 3.5.14.0 o superior) |
Sistema de tiempo de ejecución | CODESYS Control Win (versión 3.5.14.0) |
Componentes adicionales | - |
Aviso
DESCARGAR Proyecto
