Ejemplo: Editor CNC 3D

Con la visualización gráfica de la ruta, es posible ver la ruta desde cualquier perspectiva. La vista se puede girar alrededor de los tres ejes y el punto de vista se puede mover dentro del campo. Además, es posible hacer zoom de forma continua.

El código G se puede mostrar y cambiar usando un editor de texto. El editor de texto está conectado a la visualización gráfica. El elemento al que apunta el cursor se resalta en la visualización. Cada cambio en el código G se aplica en la visualización.

En un modo de ejecución, la visualización puede mostrar el progreso actual del procesamiento de la ruta. Se marca el elemento gráfico que la herramienta está procesando en este momento, así como los elementos que ya han sido procesados.

El ejemplo consta de dos páginas principales de la visualización que se pueden alternar mediante la pestaña en la parte superior izquierda de la pantalla.

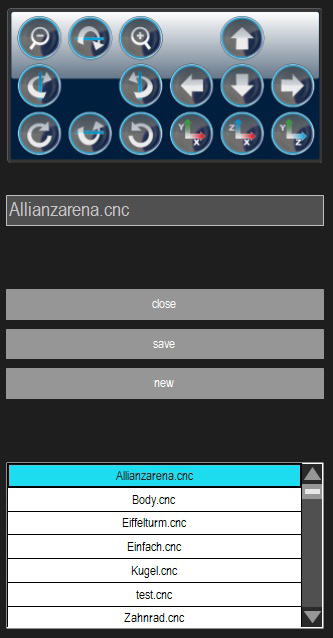

La primera página se llama "Programación". Aquí es posible cargar, editar, ver y guardar varios archivos de código G. El menú correspondiente se encuentra en la parte inferior derecha, en combinación con la lista de archivos de código G disponibles.

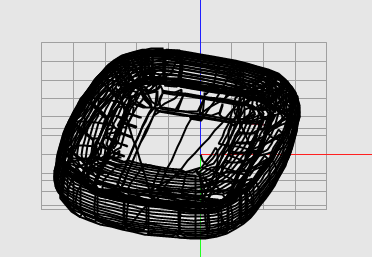

La visualización gráfica se encuentra en la parte superior izquierda.

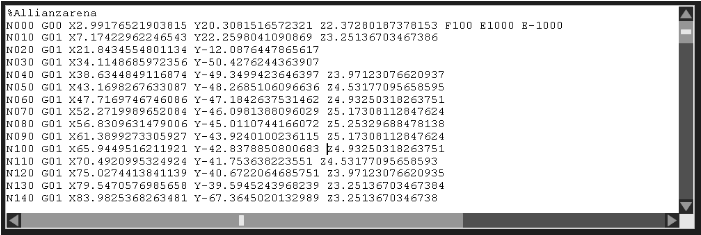

El editor de texto para el código G se encuentra en la parte inferior izquierda.

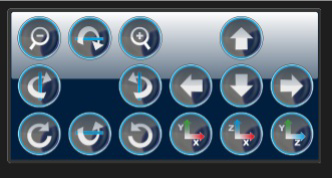

Los elementos para cambiar la posición de la cámara para el editor gráfico se encuentran en la parte superior izquierda.

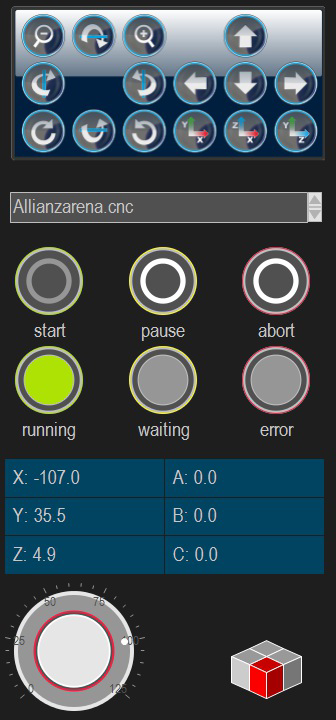

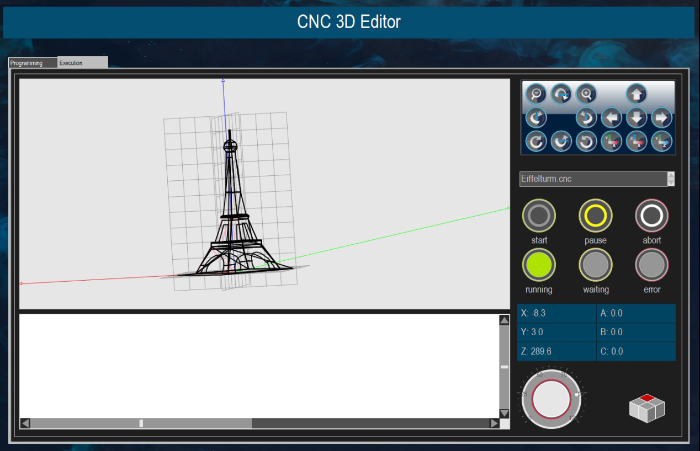

La visualización gráfica, los elementos de navegación y el editor de código G se encuentran en la segunda página llamada "Ejecución". Los contenidos están protegidos contra escritura. En el lado derecho, los elementos para el procesamiento o selección de archivos de código G se reemplazan por elementos para el control y seguimiento del procesamiento de la ruta.
