Ejemplo: Decodificador DCF77
Producto: CODESYS Control for Raspberry Pi
La biblioteca contiene un bloque de funciones que decodifica una señal de tiempo DCF77 y libera la fecha y la hora transmitidas como un DATE_AND_TIME valor. Un proyecto de ejemplo muestra cómo usar la biblioteca con el CODESYS Control for Raspberry Pi controlador.
 |
Descripción
Biblioteca: DCF77_Decodificador:
El DCF77_DECODER El bloque de funciones comprueba si la señal de tiempo transmitida está invertida o no y luego espera un marcador que señale el comienzo de una nueva señal de tiempo. La señal de tiempo DCF77 consta de 59 bits. Debido a que se transmite un bit por segundo, el bloque de funciones genera el primer DATE_AND_TIME valor después de dos minutos como máximo. El DATE_AND_TIME el valor se actualiza cada minuto.

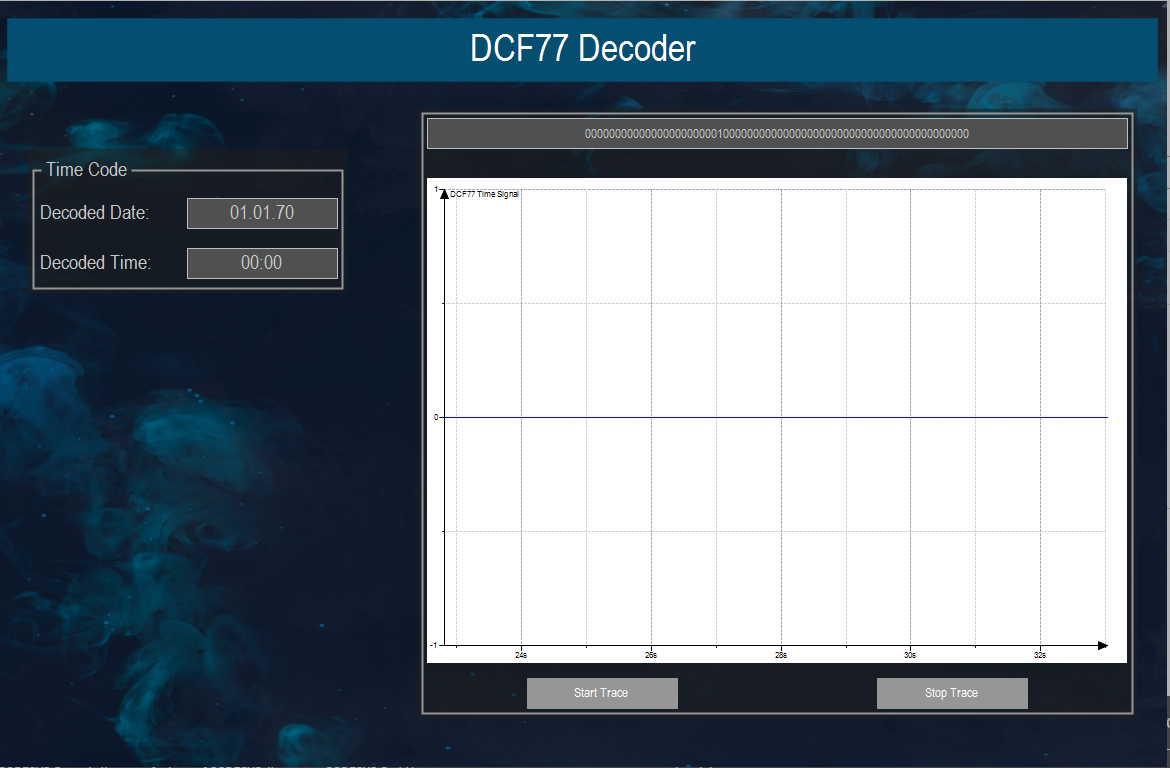

Ejemplo: DCF77_Decoder_Example:
El proyecto de ejemplo muestra cómo utilizar la biblioteca con el CODESYS Control for Raspberry Pi sistema runtime y un receptor DCF. La salida del receptor DCF está conectada a un GPIO entrada de la Raspberry Pi.
Requisitos y restricciones del sistema
Sistema de programación | CODESYS Development System (versión 3.5.14.0 o superior) |
Sistema de tiempo de ejecución | CODESYS Control Win (versión 3.5.14.0) |
Componentes adicionales | receptor DCF77, CODESYS Control for Raspberry Pi (para el proyecto de muestra) |
Aviso
DESCARGAR Proyecto
