Ejemplo: uso de la biblioteca AWS IoT Core Client SL

Producto: CODESYS IIOT Bibliotecas SL

Descripción

El AWS IoT Core Client SL Example.project El ejemplo muestra cómo usar el AWS IoT Core Client SL biblioteca.

El AWSDeviceShadow La aplicación muestra cómo escribir y leer la "Sombra del dispositivo".

El AWSPubSub La aplicación muestra cómo usar los bloques de funciones incluidos para publicar y suscribirse a mensajes.

El AWS_JSON_DeviceShadow La aplicación muestra cómo usar JSONBuilder para actualizar "Device Shadow".

Empezando

Instalación de un certificado de cliente

Un certificado de cliente se usa para autenticar un dispositivo en AWS IoT Core. El certificado de cliente puede generarse a través de la interfaz web de AWS, descargarse e instalarse en el dispositivo correspondiente.

. Hay dos maneras de generar este tipo de certificado:

genera un archivo CSR (solicitud de firma de certificado) en el controlador. Este archivo se usa luego para generar un certificado
Para obtener instrucciones sobre cómo hacerlo, consulte la siguiente sección.
El certificado y la clave privada se crean, descargan e instalan en el dispositivo a través de AWS.
Para obtener más información, consulte: Import of client certificates with private key

Crear el certificado con un archivo CSR

. Preparación

El CODESYS Security Agent el paquete debe estar instalado en su ordenador.
Para obtener más información, consulte: Agente de seguridad de CODESYS
Necesita una cuenta de AWS.

procedimiento. Creación e importación de un certificado de cliente mediante CSR

Crea un (Thing) dispositivo en AWS IoT Core a través de la interfaz web.

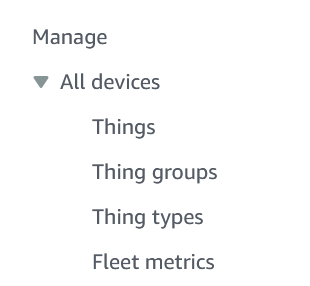

Puede ver y administrar sus (Things) dispositivos en el panel lateral de navegación, debajo Manage > All Devices > Things.
En el proyecto de ejemplo, abra el AWSPubSub solicitud.
Establezca el punto final en el AWSIoTClient.sHostname aporte.
Ejemplo: xxxxxxxxxxxxxxx.iot.yyyyyyyy.amazonaws.com)
Puede encontrar sus puntos finales en el panel lateral de navegación, en Connect > Domain configurations. También puede crear un nuevo punto final allí si es necesario.
Establezca el nombre del dispositivo previamente asignado («Name of thing») en AWSIoTClient.sClientId entrada.
Usa el AWSIoTClient.sCertCNPrefix entrada del ClientId es idéntico al nombre del host. Esto evita cargar un certificado incorrecto (por ejemplo, desde WebServer).
Sugerencia
Si la entrada no se muestra, ejecute Restablecer los pines comando.
Ejemplo:
sCertCNPrefix := 'AWSClient', sClientId := 'MyHostname';
El "Nombre común" (CN) del certificado es AWSClient@MyHostname
Descargue la aplicación en el controlador e iníciela.
La aplicación ahora intentará establecer una conexión cifrada con AWS, pero fallará debido a que falta el certificado. Sin embargo, este experimento de configuración es relevante en lo que sigue.
Configure el xEnable bandera del AWSIoTClient para TRUE.
En el editor de dispositivos, selecciona PLC Shell pestaña.

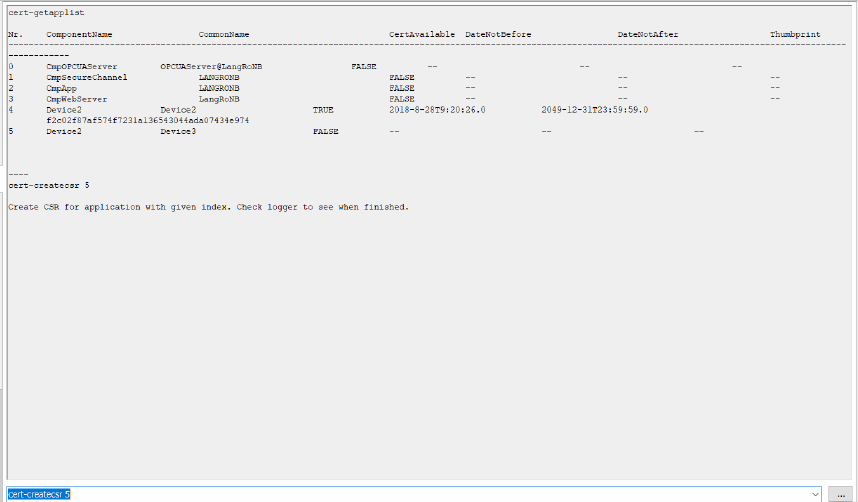

Ejecute el siguiente comando:
cert-getapplist
En la salida se muestra un componente con el nombre y el número de dispositivo especificados.
Note: The device is not displayed if you have not previously attempted to establish a connection to AWS (Step 5).
Ejecute el siguiente comando:
cert-createcsr <number> encoding=Base64
Sustituya <number> por el número obtenido en el paso 8. La generación del archivo CSR puede tardar unos segundos.
En el editor de dispositivos, debajo de Registrar categoría, se emite un mensaje correspondiente después de la generación.

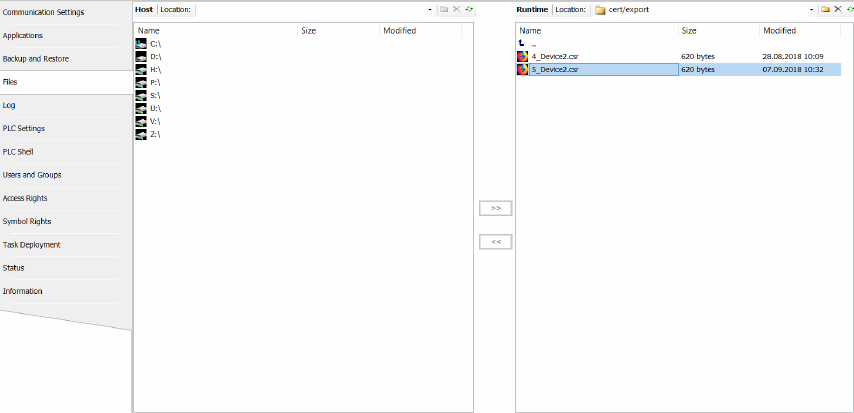

En el editor de dispositivos, selecciona Archivos pestaña.
Copie el archivo CSR de la cert/export directorio al sistema de archivos local.
Ahora puede usar el archivo CSR generado para crear un certificado a través de la interfaz web de AWS.
Puede acceder a una descripción general de la administración de todos sus certificados en el panel lateral de navegación a través de Security > Certificates.

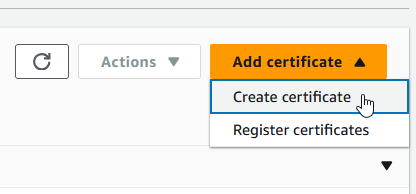

Usa el Add certificate > Create certificate comando para crear un nuevo certificado con el archivo CSR exportado.
Descargue el certificado y el certificado raíz.

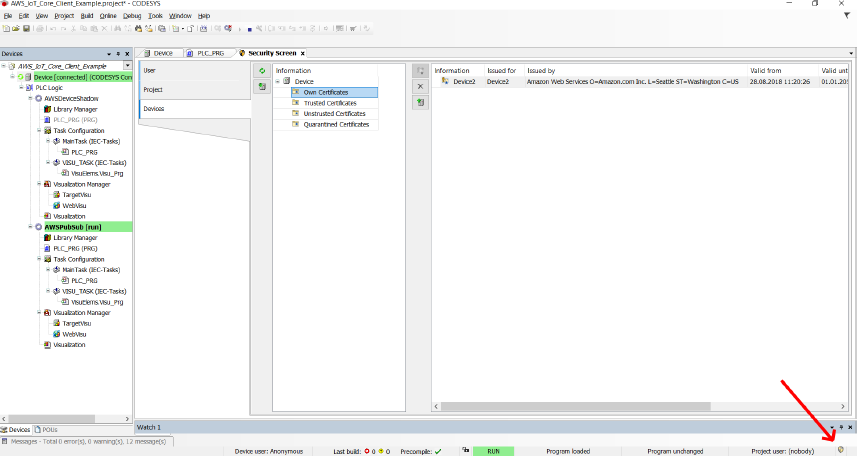

En CODESYS, haga clic Ver → Pantalla de seguridad comando de menú.
Bajo Certificados propios, instale su certificado de cliente.
Bajo Certificados de confianza, instale el certificado raíz.
Hacer clic En línea → Restablecer frío e inicie la aplicación.
Un nuevo intento de conexión por parte del AWSIoTClient el bloque de función ahora establecerá el AWSIoTClient.xConnectedToBroker salida a TRUE.
La conexión se ha establecido correctamente.

Importante

Cuando desinstalas un certificado creado mediante CSR de un controlador, dejará de funcionar si lo vuelves a instalar.

Esto se debe a que la información de la clave privada se elimina durante la desinstalación, en cuyo caso es necesario crear un certificado nuevo para el dispositivo.

Requisitos y restricciones del sistema

Sistema de programación	CODESYS Development System (versión 3.5.18.0 o superior)
Sistema de tiempo de ejecución	CODESYS Control Win (versión 3.5.18.0 o superior) Nota: Utilice la libre `Device Reader` proyecto (disponible en el CODESYS Store International) para conocer las funciones admitidas por el controlador.
Componentes adicionales	-
Requerimientos adicionales	Cuenta de AWS (AWS IoT Core)
