Configuración de Microsoft Azure
Aviso
Necesita una cuenta para configurar Azure. Para obtener más información, consulte Microsoft sitio web.
Todos los módulos se denominan recursos.
Descripción general: Estructura de una cuadrícula de eventos de Azure
Aviso

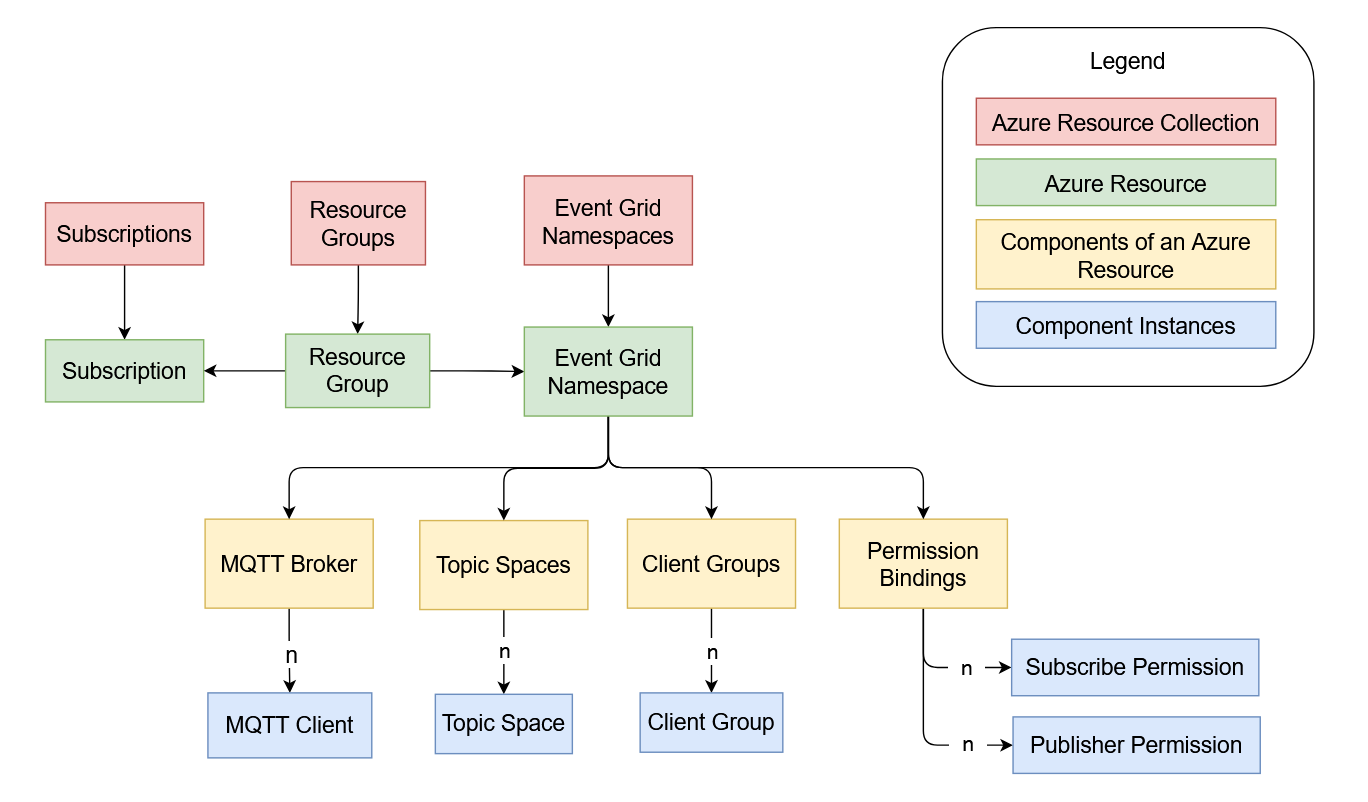

El siguiente diagrama es una descripción general incompleta de la arquitectura real de Azure en relación con la cuadrícula de eventos. La representación simplificada se centra en los elementos relevantes para la comunicación MQTT entre clientes a través de la cuadrícula de eventos
Los elementos individuales se explicarán con más detalle en las siguientes secciones. La cuadrícula de eventos consiste en un conjunto de espacios de nombres específicos de la cuadrícula de eventos
Preparación general
Para usar la cuadrícula de eventos, deben existir los siguientes recursos en su cuenta de Azure:
Una suscripción válida
Un grupo de recursos
Estos dos recursos esenciales son necesarios principalmente para la organización y la facturación.
Aviso
Para obtener información más detallada sobre los recursos, los componentes de estos recursos y su configuración, consulte Portal de Microsoft Azure.
Creación de un espacio de nombres de Event Grid
Los pasos siguientes están personalizados para su uso con CODESYS MQTT es un cliente y representa un ejemplo funcional y coherente.
Para obtener más información, consulte lo siguiente: Guía de inicio rápido de Microsoft.
Crea un recurso de «Espacio de nombres de cuadrícula de eventos».
Para obtener más información, consulte lo siguiente: Página de ayuda de Microsoft Azure.
Este recurso contiene todas las funciones que se van a utilizar e incluye la configuración general más importante.
Active el bróker MQTT.
Un sistema de administración de identidades del lado de Microsoft mediante Microsoft Entra no es obligatorio.
Para obtener más información sobre las restricciones y capacidades actuales del broker MQTT en Azure Event Grid, consulte lo siguiente: Página de ayuda de Microsoft Azure.
En el Descripción general pestaña, copia el nombre de host de MQTT. Esta información se necesitará
Esta es la URL del bróker MQTT dentro de este espacio de nombres de Event Grid al que los clientes pueden conectarse.
Creación de un cliente MQTT
Para el bróker MQTT del espacio de nombres Event Grid creado, defina los clientes MQTT que pueden conectarse al bróker.
Para obtener más información sobre la creación de clientes MQTT, consulte lo siguiente: Página de ayuda de Microsoft Azure.
Cree el cliente MQTT de CODESYS.

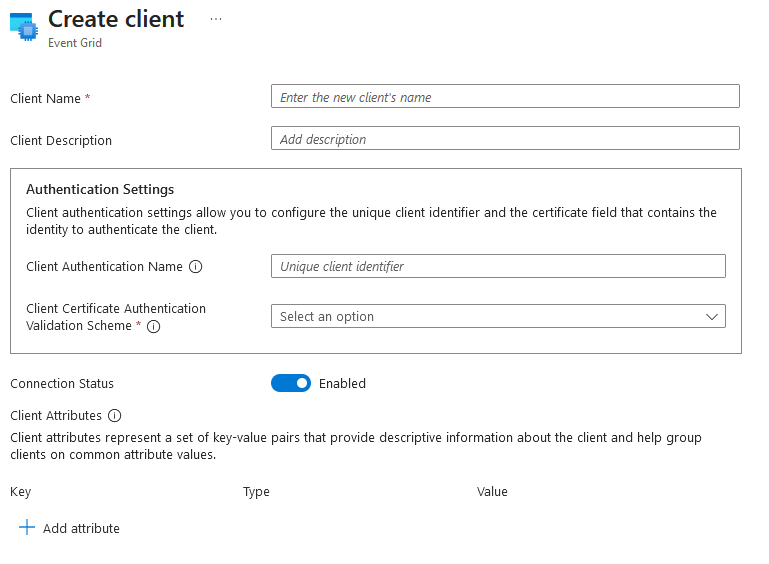

El formulario para crear un cliente MQTT tiene este aspecto en el portal de Azure:

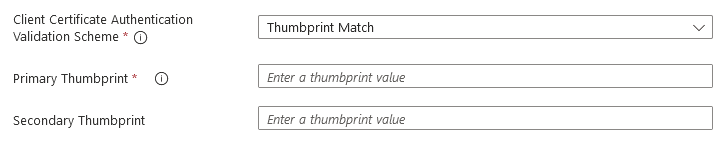

Tras seleccionar el método de autenticación por huella digital, se muestra la siguiente sección:
Configure el cliente de acuerdo con la siguiente información:
Parámetro
Valor de ejemplo
Descripción
Client Name
CODESYS MQTT Client
El nombre del cliente se puede elegir libremente y debe ser único en un espacio de nombres de Event Grid.
Este nombre no está asociado al ID de cliente de un cliente MQTT.
Client Description
My CODESYS PLC
Una descripción opcional, por ejemplo, para que un administrador de Event Grid identifique más fácilmente a un cliente.
Client Authentification Name
my-auth-name
Este valor se usa para autenticar al cliente al establecer una conexión.
Importante
El valor establecido aquí será necesario más adelante en la parametrización de CODESYS Cliente MQTT.
El valor ya no se puede cambiar en la cuadrícula de eventos una vez creada la identidad del cliente.
Este nombre de autenticación puede, aunque no necesariamente, coincidir con el ID de cliente de un cliente MQTT o con un campo de un certificado de cliente para que funcione.
El cliente debe enviar un nombre de autenticación de cliente como nombre de usuario de MQTT al establecer una conexión. Esto permite asignar el certificado entrante a la identidad del cliente. Esta identidad se usa para la autenticación.
Client Certificate AuthentificationValidation Scheme
Thumbprint Match
En el caso de la autenticación «Thumbprint Match», la huella digital se lee de un certificado de cliente que se intercambia entre el cliente y el servidor durante el protocolo de enlace TLS. Si la huella digital del certificado coincide con la huella digital almacenada en la cuadrícula de eventos para esta identidad de cliente, la autenticación se
Sugerencia
Para obtener más información acerca de los métodos de autenticación, consulte lo siguiente: Página de ayuda de Microsoft Azure.
Primary Thumbprint
<HEX-String>
La huella digital de un certificado. Este campo, así como la huella digital secundaria, se pueden dejar en blanco al principio al crear la identidad del cliente. El valor de la huella digital es una cadena HEX
Importante
el caso de un certificado, la huella digital se puede hacer visible mediante varios algoritmos que generan cadenas HEX de diferentes longitudes. Azure admite varios formatos de huellas digitales
Connection Status
Enabled
Con este conmutador, la identidad del cliente se puede habilitar o deshabilitar para permitir o denegar a este cliente la conexión al bróker MQTT de Event Grid.
Client Attributes
Attribute ( Key: Group Type: String Value: MyGroup )
Los atributos de cliente son metadatos sobre la identidad de un cliente que se pueden usar para agrupar en grupos de clientes. En este ejemplo, un atributo denominado
Groupde tipoStringse crea y el valorMyGroupestá listo. Esto permite identificar al cliente más adelante mediante una consulta.
Crear un grupo de clientes
Un grupo de clientes es un grupo de clientes a los que se deben aplicar políticas o permisos comunes, por ejemplo.
Crea un grupo de clientes.
Para obtener más información, consulte lo siguiente: Página de ayuda de Microsoft Azure.
Se debe crear al menos un grupo.

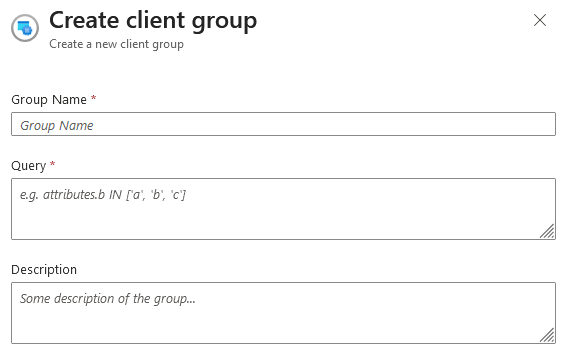

El formulario para crear un grupo de clientes tiene este aspecto en el portal de Azure:
Configure el grupo de clientes de acuerdo con la siguiente información:
Parámetro
Valor de ejemplo
Descripción
Group Name
MyClientGroup
Un nombre de grupo elegido libremente que luego se utilizará para vincular este grupo de clientes.
Query
attributes.Group = "MyGroup"
Una consulta para agrupar a los clientes en función de sus características.
Para obtener información sobre cómo se deben estructurar las consultas, consulte lo siguiente: Página de ayuda de Microsoft Azure.
En el valor de ejemplo, el
Groupel atributo, que se definió anteriormente al crear el cliente, se usa y comprueba con elMyGroupvalor. Si solo se creó un cliente en el paso anterior, será el único asignado a este grupo de clientes.Description
My Clients
Una descripción opcional como ayuda para los administradores.
Creación de un espacio temático
Un espacio temático es una colección de plantillas de temas de MQTT. Aquí se definen los temas para los que se asignan permisos de forma colectiva en la configuración de los permisos de acceso
Crea un espacio temático
Para obtener más información, consulte lo siguiente: Página de ayuda de Microsoft Azure.

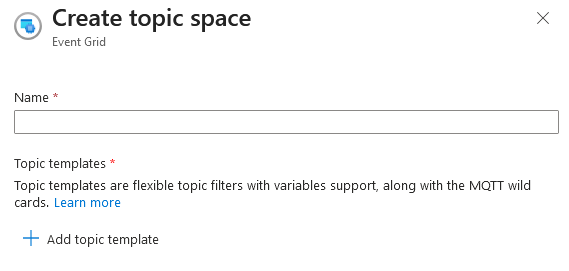

El formulario para crear un espacio temático tiene este aspecto en el portal de Azure:
Configure el espacio temático de acuerdo con la siguiente información:
Parámetro
Valor de ejemplo
Descripción
Name
MyTopicSpace
Un nombre elegido libremente que luego se utilizará para vincular este espacio temático.
Topic templates
permitted/#
Comodín (
#, +) y las variables se pueden usar en las plantillas de temas.Para obtener más información, consulte lo siguiente: Página de ayuda de Microsoft Azure.
En el valor de ejemplo, cualquier tema (incluso anidado arbitrariamente) se asigna a este espacio temático siempre que la raíz de la jerarquía de temas sea
permitted.
Definición de permisos
Los permisos se otorgan para una combinación de grupos de clientes y espacios temáticos. Se pueden establecer dos tipos de permisos:
Suscriptor: todos los clientes del grupo de clientes especificado pueden leer los mensajes de un tema que esté asignado al espacio temático especificado.
Publicador: todos los clientes del grupo de clientes especificado pueden escribir mensajes en un tema que esté asignado al espacio temático especificado.
Defina los permisos del grupo de clientes y del espacio temático.

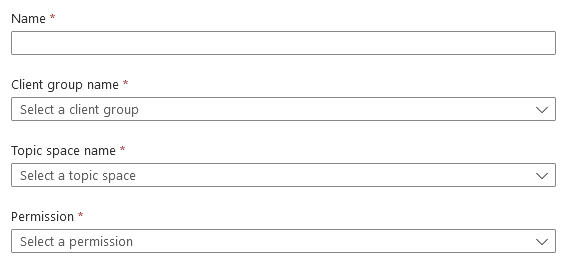

El formulario para crear un espacio temático tiene este aspecto en el portal de Azure:
Configure los permisos de acuerdo con la siguiente información:
Parámetro
Valor de ejemplo
Descripción
Name
MySubscriberPermission / MyPublisherPermission
Un nombre único y elegido libremente.
Client Group Name
MyClientGroup
Referencia a un grupo de clientes existente. El valor del ejemplo
MyClientGroupvincula el grupo de clientes creado anteriormente a este permiso. Esto otorga a todos los clientes de este grupo el acceso correspondiente al espacio temático definido (Topic Space Name).Topic Space Name
MyTopicSpace
Una referencia a un espacio temático existente. El valor del ejemplo
MyTopicSpacevincula el espacio temático creado anteriormente a este permiso. Esto significa que todos los clientes del grupo de clientes especificado (Client Group Name) tienen permiso para los temas asignados al espacio temático especificado aquí.Permission
Subscriber /Publisher
Los permisos de lectura o escritura se otorgan a los clientes en el espacio temático.
Esto concluye la configuración en el lado de Azure por ahora.
