Ejemplo: HMI de diagnóstico de bus de campo
Producto: CODESYS Development System
Este ejemplo muestra cómo mostrar los datos de diagnóstico del CODESYS conductores de bus de campo en un CODESYS visualización.
Descripción
El GenericDiagnosis El proyecto utiliza componentes de visualización predefinidos y modelos de datos del GenericDiagnosis.library Biblioteca, que también está incluida.

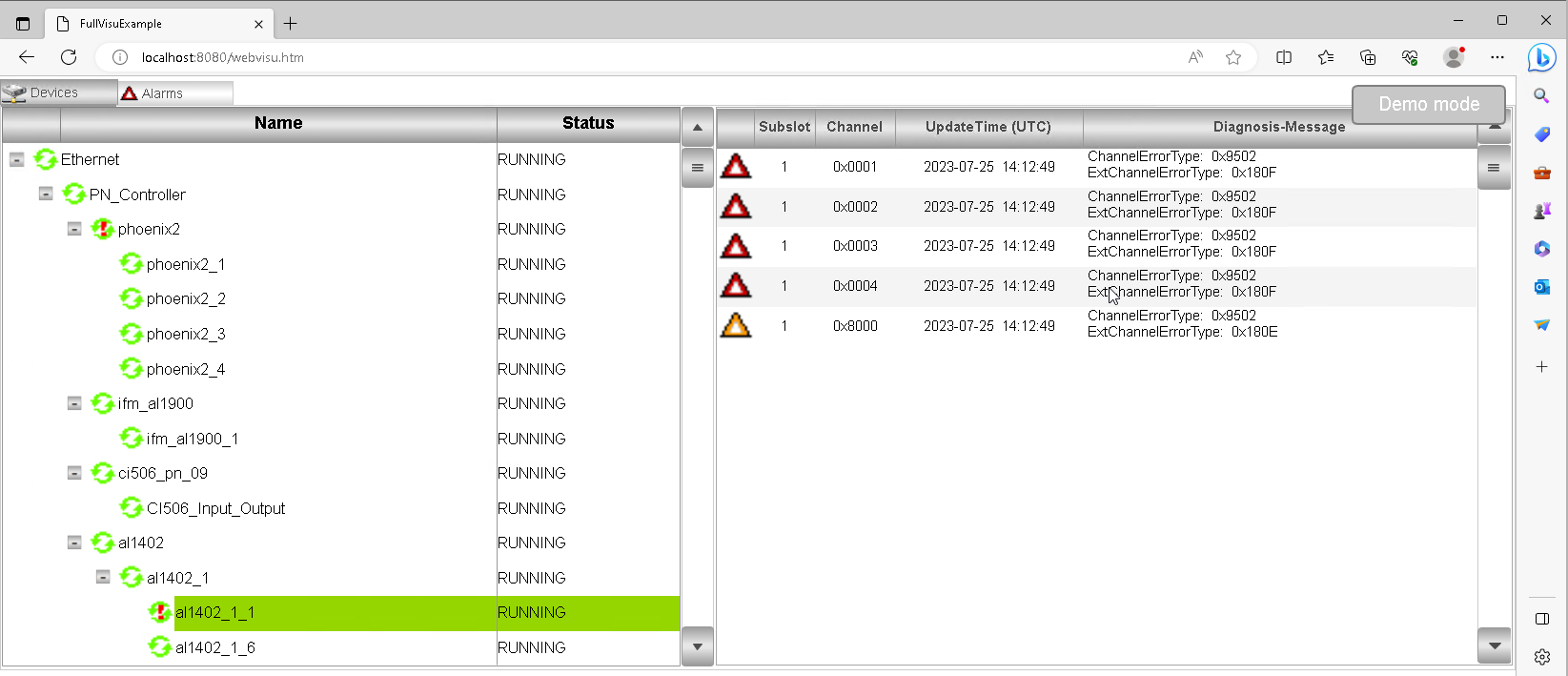

La visualización muestra un árbol de dispositivos como descripción general y una vista detallada de cada dispositivo seleccionado. El proyecto se puede adaptar a la configuración del bus de campo del usuario.
Se admiten los siguientes buses de campo:
CODESYS EtherCAT
CODESYS PROFINET
CODESYS CAN
CODESYS Modbus
 |

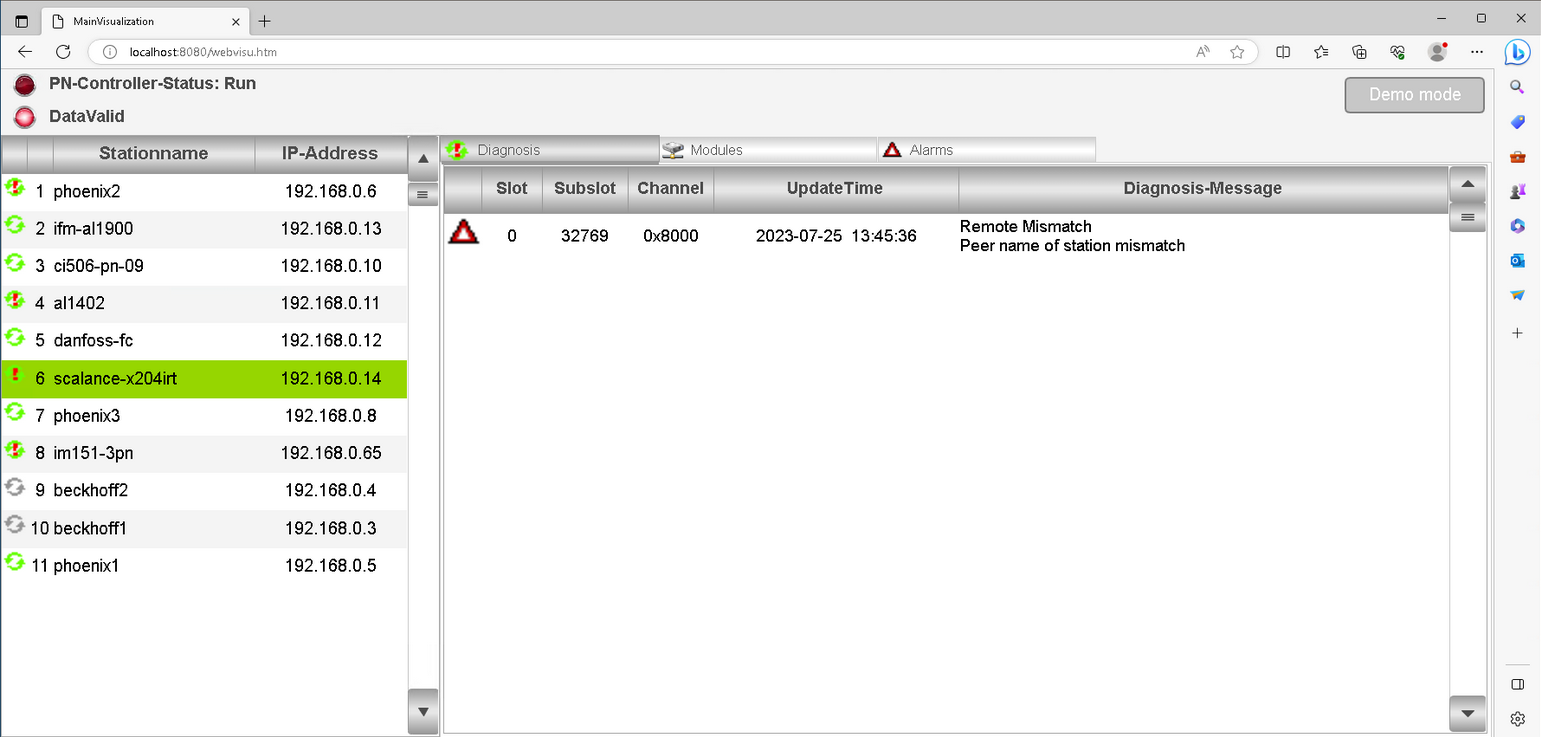

El ProfinetDiagnosis project es una variante compacta que se adapta a las propiedades específicas de Profinet.
 |
Requisitos y restricciones del sistema
Sistema de programación | CODESYS Development System (versión 3.5.18.40 o superior) |
Sistema de tiempo de ejecución | CODESYS Control Win (versión 3.5.18.40) |
Componentes adicionales | - |
