Ejemplo: Serial COM con Visualización

Antes de usar el ejemplo, se deben configurar los ajustes COM para el dispositivo conectado (puerto, tasa de baudios, etc.).

• PLC_PRG: El programa principal es responsable de activar los puertos serie seleccionados y establece los valores de los parámetros específicos para cada puerto, como el número de puerto o la velocidad en baudios. Cambiar los puertos en la visualización cierra los puertos que no se utilizan.

• SERIAL_LINE: Inicialmente se establecen los parámetros de comunicación especificados. Posteriormente se abre el puerto con esta lista de parámetros. Según el modo, se inicia la operación de lectura o escritura. Después de la lectura, el búfer se almacena en una variable. Antes de que pueda comenzar la operación de escritura, la cadena que debe escribirse en el puerto COM se mueve a una variable de búfer.

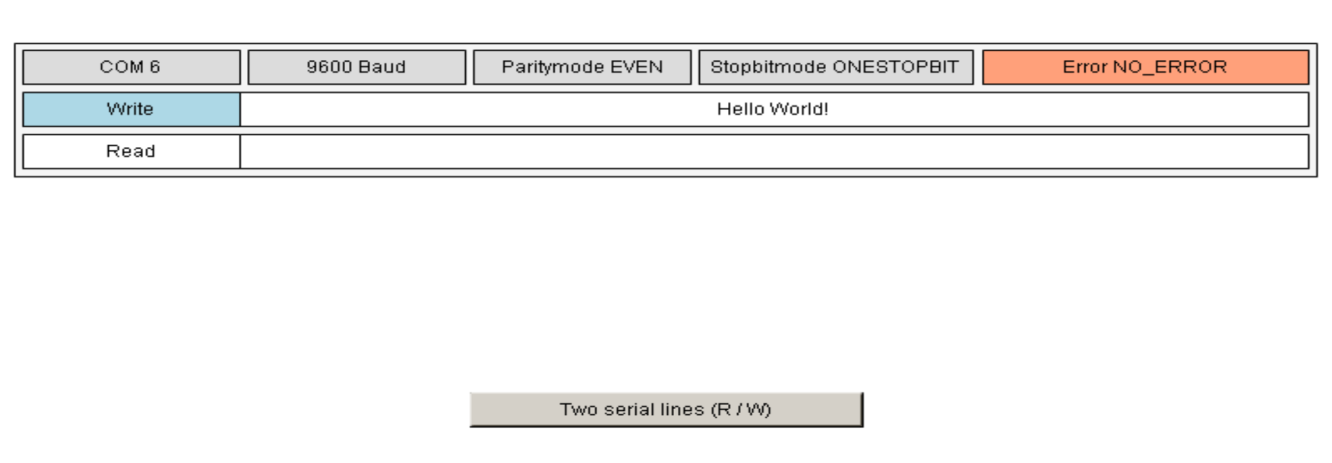

• Visualization: El SERIAL_LINE_VISU El módulo de visualización muestra los parámetros utilizados, los errores ocurridos y el resultado de lectura o escritura. La visualización principal hace referencia a este módulo para los diferentes puertos.
