Página de estado (Maestro y Esclavo)

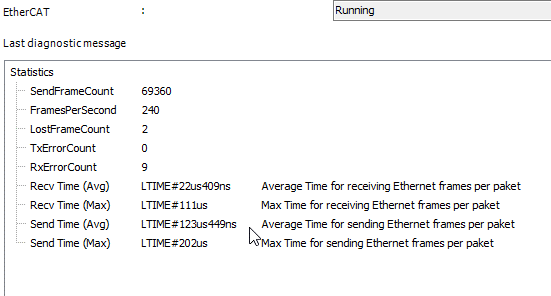

Se muestran diferentes contadores de errores en la Estado Pestaña del maestro. Normalmente, todos los contadores deberían estar a 0.
Los distintos valores de tiempo indican el tiempo necesario para enviar y recibir mensajes. Como resultado, se pueden mostrar las propiedades del sistema operativo correspondiente, así como del controlador de red.
Valor | Descripción |
|---|---|
| Número de paquetes perdidos. Esto generalmente indica un error de conexión o un problema con la compatibilidad electromagnética (EMC). |
| Muestra los paquetes que no se pueden enviar. Esto puede deberse, por ejemplo, a que el sistema operativo no cuenta con suficientes buffers internos. |
| Muestra los mensajes perdidos o retrasados. Esto puede deberse a una sobrecarga del sistema operativo, lo que significa que los mensajes entrantes ya no se reenvían a la pila EtherCAT a tiempo. |
Se muestra un mensaje de diagnóstico en la Estado Pestaña del esclavo si se han producido errores. Por ejemplo, se muestra un mensaje de emergencia.
Para obtener más información, consulte: EtherCAT Estado
