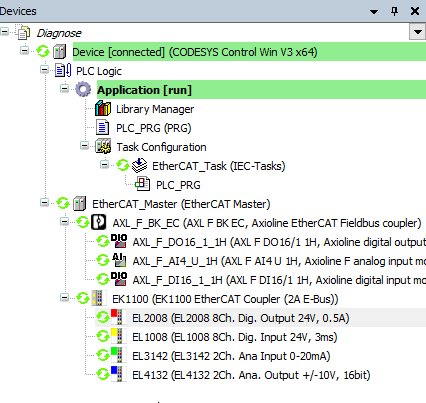

Árbol de dispositivos

. En el modo en línea, el árbol de dispositivos permite localizar con precisión un diagnóstico pendiente.

  • Símbolo verde: El dispositivo está en el OPERATIONAL estado.

  • Triángulo naranja: El dispositivo está en el PREOPERATIONAL estado y está configurado, y todavía no está en el OPERATIONAL estado.

  • Bandera de error (triángulo rojo): Error grave, como un dispositivo incorrecto o faltante o una interrupción de la conexión.

  • Indicador de diagnóstico (signo de exclamación rojo): Indica que hay una entrada de diagnóstico disponible para este dispositivo. Los detalles se muestran en la página de estado del dispositivo correspondiente.

  • Bandera de error eliminado (signo de exclamación gris): indica que se ha corregido un error previamente pendiente.
