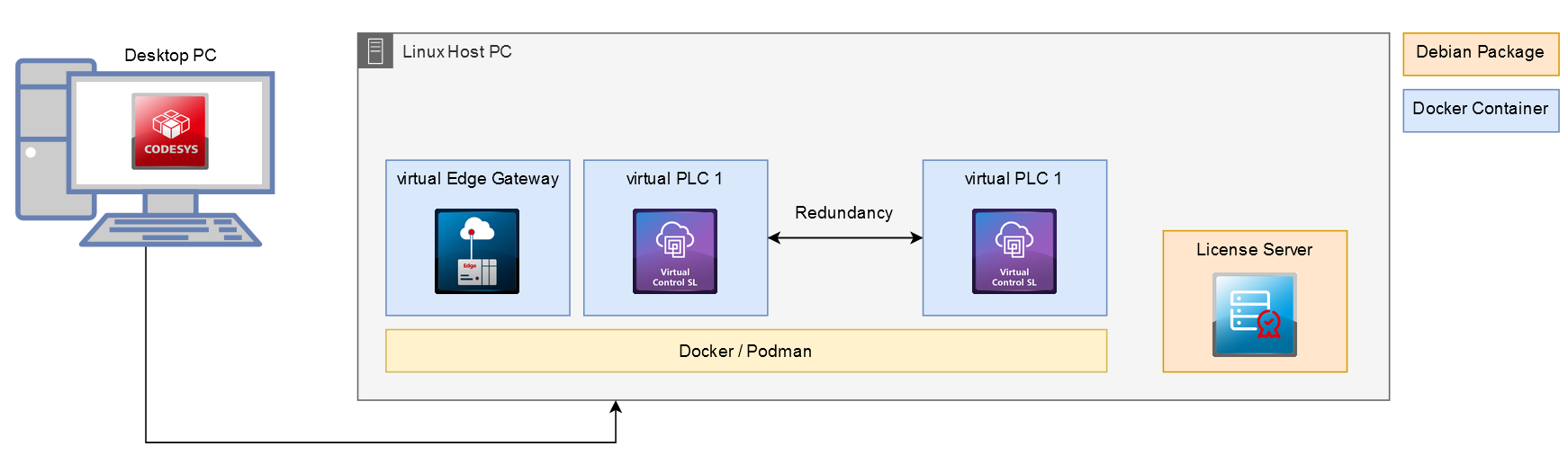

Escenario: "Redundancia virtual": vPLC + vPLC + Servidor de licencias + Puerta de enlace perimetral en un solo sistema
Requerimientos
Escenario
Configuración exitosa del Escenario «Virtual Playground»: vPLC + servidor de licencias + puerta de enlace perimetral escenario con al menos dos vPLC.
Configuración de la red de contenedores:
Para garantizar la redundancia, los controladores utilizados deben tener direcciones IP estáticas. Si una dirección IP cambia, la conexión con el dispositivo no se puede restablecer automáticamente.
Las redes deben configurarse directamente a través del motor de contenedores utilizado. Para ello, conéctese a su PC host Linux mediante SSH.
En la terminal, ingrese el siguiente comando (la dirección IP, la subred y el nombre de la red se pueden seleccionar libremente).
docker network create --subnet=192.168.5.0/24 mynetwork
Configuración de las instancias
Ahora debe especificar una dirección IP independiente para las instancias de vPLC y asignar la red.
Comandos genéricos |
| Dirección IP estática de la instancia. El comando genérico |
Red |
| Red de contenedores para las instancias configuradas |
Comandos genéricos: |
| Dirección IP estática de la instancia. El comando genérico |
Red: |
| Red de contenedores para las instancias configuradas |
Luego también es necesario agregar el Edge Gateway virtual a la red.
Red |
| Red de contenedores para las instancias configuradas |
Iniciando las instancias virtuales
En el vPLC sección, haga clic en el Empezar todo Botón. El estado de las instancias virtuales configuradas cambia a Running.
Para la función de redundancia, siga las instrucciones Primeros pasos: configuración del sistema de redundancia

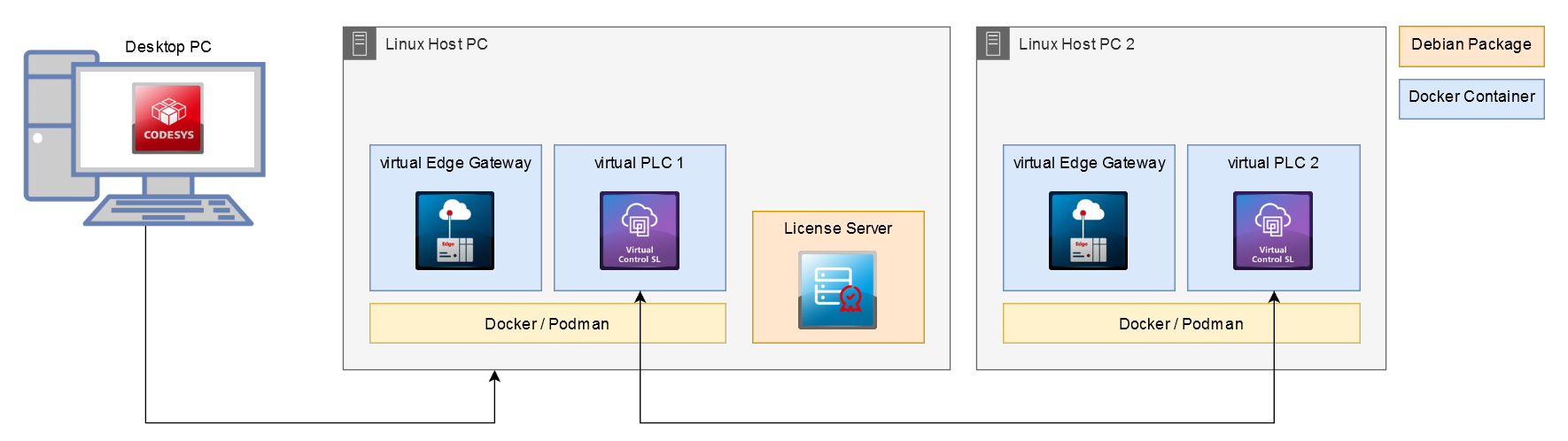

Escenario: "Redundancia virtual": vPLC + vPLC + Servidor de licencias + Puerta de enlace perimetral en dos sistemas
Requisitos
Guión
Configuración exitosa del Escenario: "Redundancia virtual": vPLC + vPLC + Servidor de licencias + Puerta de enlace perimetral en un solo sistema escenario.
Hardware
También se requieren los siguientes dispositivos:
Host para vPLC adicionales, denominado Linux Host PC 2 en el diagrama. Requisitos para este host.
Se debe instalar el sistema operativo Linux y Docker y configurar SSH.
Red con capacidad de conectarse en tiempo real al PC host Linux para garantizar la transmisión determinista de paquetes de datos sensibles al tiempo.
Configuración adicional de las instancias en ambos sistemas. Para más información, consulte: Configuración de las instancias
Lo siguiente debe configurarse para las dos instancias en los respectivos hosts.
Puertos |
| Este es el puerto predeterminado para la comunicación de redundancia. También puede cambiarlo en la interfaz de configuración de redundancia del proyecto. Sin embargo, tenga en cuenta que el cambio también debe realizarse en la configuración de las instancias correspondientes. |
Iniciando las instancias virtuales
En el vPLC sección, haga clic en el Empezar todo Botón. El estado de las instancias virtuales configuradas cambia a Running.
Para la función de redundancia, siga las instrucciones Primeros pasos: configuración del sistema de redundancia
