Escenario «virtual con bus de campo»: vPLC + servidor de licencias + puerta de enlace perimetral + bus de campo
Requerimientos

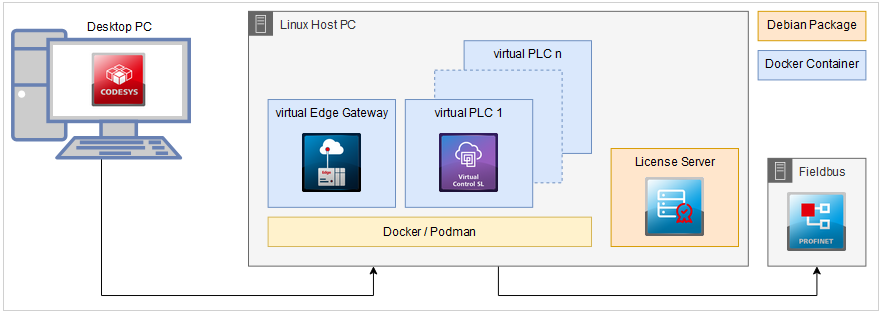

Escenario
Configuración exitosa del Escenario «Virtual Playground»: vPLC + servidor de licencias + puerta de enlace perimetral
Hardware
También se requiere el siguiente dispositivo:
Dispositivos de bus de campo (basados en Ethernet), por ejemplo, Profinet.
Configuración del bus de campo
Se asigna un adaptador Ethernet para la conexión de bus de campo a una instancia de PLC virtual de la siguiente manera:
En el VPLC sección, seleccione la instancia de vPLC deseada y pulse Detener la selección.
El estado del PLC cambia a «Detenido». Los ajustes correspondientes se muestran en Ajustes.
Bajo Nic, seleccione el adaptador de red del PC host Linux que se utiliza para la conexión del bus de campo. Si es necesario, asigne una dirección IP y una máscara de red
Haga clic Guardar para confirmar el cambio.
La configuración se aplica en el PC host Linux.
Haga clic Inicio seleccionado para iniciar la instancia de vPLC.
El estado del PLC cambia a «En ejecución».
El adaptador de red ahora está asignado exclusivamente al vPLC configurado y ya no está disponible en el PC host Linux. El bus de campo ahora se puede configurar y utilizar como CODESYS.
