Asignación de tipos OPC UA a tipos IEC

Mapeo de tipos de datos básicos

tabla 1. Tipos de datos básicos

OPC UA	CEI	Descripción
Tipos basicos
`Boolean`	`BOOL`
`Byte`	`BYTE`
`SByte`	`SINT`
`Int16`	`INT`
`UInt16`	`UINT`
`INT32`	`DINT`
`UInt32`	`UDINT`
`Int64`	`LINT`
`UInt64`	`ULINT`
`FLOAT`	`REAL`
`Double`	`LREAL`
`Duration`	`LREAL`
`DateTime`	`LDATEANDTIME`
`UtcTime`	`LTIME`
`String`	`STRING`	Las cadenas simples se convierten en cadenas IEC. La longitud de la cadena IEC se puede cambiar posteriormente y se puede elegir sin restricciones.
`LocalizedText`	`STRING`	Las cadenas localizables se asignan a una cadena IEC.
Tipos especiales: `NodeId` `Bytestring` `XmlElement` `Guid` `ExpandedNodeId` `StatusCode` `QualifiedName` `LocalizedText` `ExtensionObject` `DataValue` `DiangosticInfo`	Asignación al tipo correspondiente de la especificación OPC UA: `OpcUA_<name>`. Ejemplo: `OpcUA_NodeId`	Se trata de tipos de datos de la especificación OPC UA que requieren un tratamiento especial en la aplicación PLC. Sólo se admite el acceso de lectura.
Herencia	La herencia está permitida para todos los tipos de OPC UA. Por ejemplo, los nuevos tipos también se pueden derivar de `String` y `Int32`.	Nota: En el caso de derivaciones de tipos base, el tipo base se utiliza como base para el mapeo. Como resultado, el tipo OPC UA derivado ya no está disponible en IEC.
`BaseObjectType` como tipo de datos	Ver la descripción	Si se permite más de un tipo de objeto específico para una variable en un modelo de información y depende del usuario del modelo seleccionar el tipo específico, simplemente `BaseObjectType` se especifica como el tipo de la variable. Normalmente, CODESYS genera su propio bloque de funciones en este caso e inserta cualquier elemento secundario existente allí. Sin embargo, el usuario puede eliminar este bloque de funciones y también usar otro tipo de objeto en la declaración. La única restricción es que tiene que ser un tipo de objeto del mismo modelo de información.

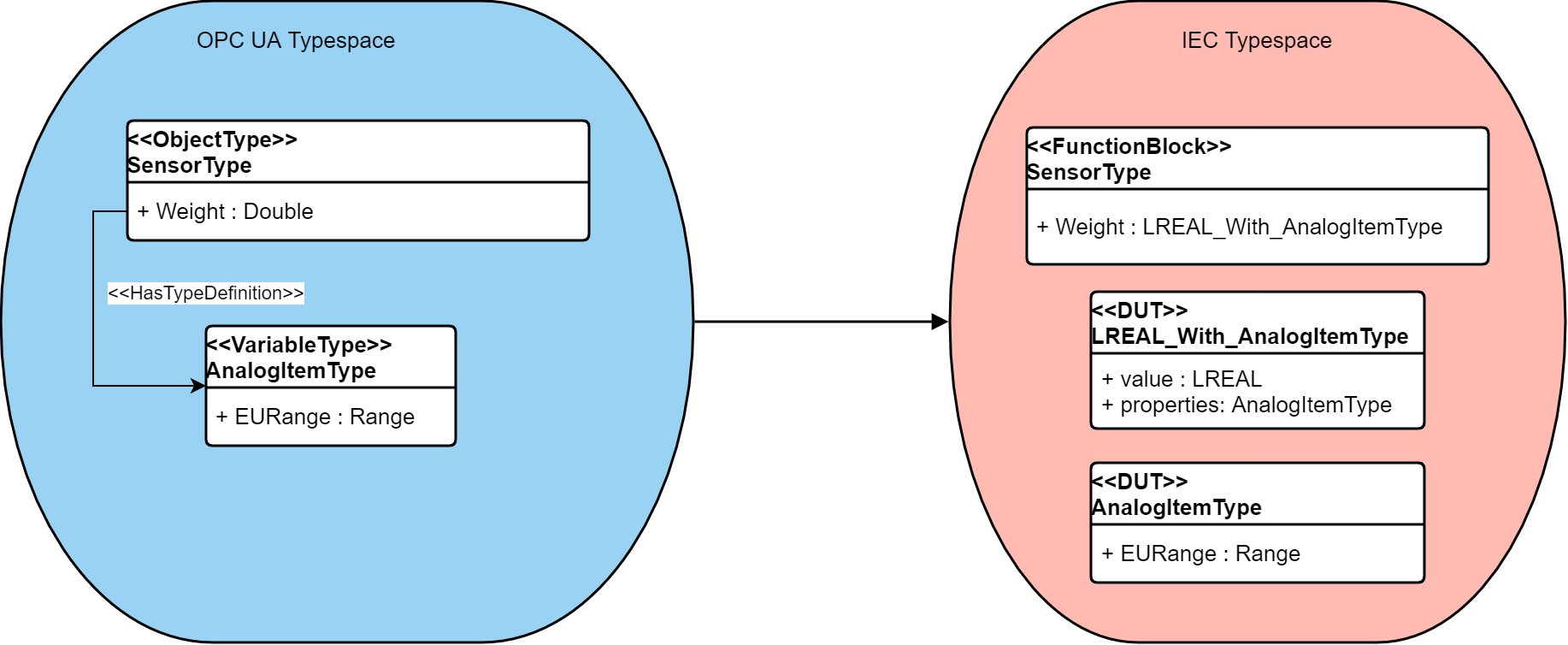

`VariableType`	Ver la descripción	Además de un tipo de datos, una variable en OPC UA también puede hacer referencia a un `VariableType` por medio de un `HasTypeDefinition`. Esto se usa a menudo para decorar una variable con metadatos adicionales (`AnalogItemType`, `EngineeringUnits`, etc.) Debido a que una variable solo puede tener exactamente un tipo en IEC, se genera una estructura que: Contiene una variable denominada "valor" para el valor real del tipo de datos Contiene una variable denominada "propiedades" que se puede utilizar para acceder a otros metadatos. Para un Cliente OPC UA, esta estructura generada es invisible. Como era de esperar, solo ve el tipo de datos correcto en la variable y los metadatos como elementos secundarios.

Mapeo de tipos de objetos

Sugerencia

Todas las declaraciones se declaran juntas como variables locales entre VAR y END_VAR. El usuario puede cambiar las declaraciones según sea necesario en VAR_INPUT y VAR_OUTPUT.

tabla 2. Tipos de objetos

OPC UA	CEI	Descripción
Tipos de objetos OPC UA	Bloques de funciones

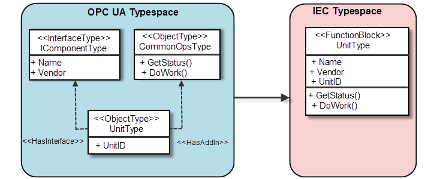

Interfaces y complementos	bloque de funciones Los miembros de la interfaz son miembros del bloque de funciones.	Ejemplo:

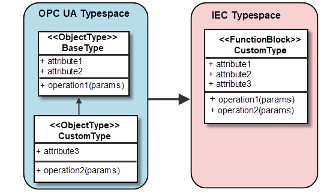

Herencia	En lugar de generar varios bloques de funciones con "Extends", se genera una jerarquía plana.	Ejemplo:

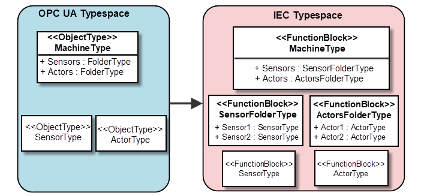

Carpeta	Un tipo separado para cada instancia de una carpeta en un tipo de objeto OPC UA El usuario puede agregar las instancias por su cuenta editando la declaración de las POU IEC. Sin embargo, deben usarse bloques de funciones que se originen en un compañero OPC UA. Se exportan todas las instancias de los bloques de funciones debajo de la carpeta. Las comprobaciones semánticas basadas en NodeSet2.xml no son posibles.	Inicialmente, una carpeta se configura como un tipo de objeto en OPC UA. Sin embargo, no es suficiente generar un tipo de carpeta. El usuario es responsable de agregar elementos apropiados a la carpeta.
`BaseObjectType` una como carpeta	Ver la descripción (en cuanto a la carpeta)	OPC UA define un tipo de datos individual para las carpetas: el `FolderType` (ver arriba: Carpeta). Sin embargo, también existe la posibilidad de declarar sólo `BaseObjectType` en una instancia en lugar de este tipo y luego use este tipo como una carpeta. Desde el lado de OPC UA, no hay restricciones con respecto a lo que se permite como elementos secundarios. La asignación a IEC en este caso tiene el mismo aspecto que para un `FolderType`.

Mapeo de tipos de datos estructurados

tabla 3. Tipos de datos estructurados

OPC UA	CEI
Estructura	DUT
`Union`	Actualmente no es compatible
miembro opcional	Actualmente no es compatible
Herencia	Implementación como para los tipos de objeto

Mapeo de tipos de referencia OPC UA

tabla 4. Tipos de referencia OPC UA

OPC UA	Significado en OPC UA	Mapeo en IEC
`Organizes`		Normalmente sólo son relevantes las derivaciones de este tipo. La excepción es cuando las carpetas se asignan directamente a IEC, consulte Asignación de tipos OPC UA a tipos IEC
`HasSubtype`		Ver Asignación de tipos OPC UA a tipos IEC
`HasTypeDefinition`		Se utiliza para recopilar todos los elementos de un tipo cuando los tipos de UA se compilan de acuerdo con IEC A continuación, el servidor OPC UA vuelve a hacer referencia a las declaraciones de instancias en IEC con esta referencia al tipo en el modelo de información. `HasTypeDefinition` para variables OPC UA actualmente solo se admite para el caso especial cuando el tipo de variable tiene los mismos miembros que el tipo de datos. Entonces se permite el acceso único a las variables individuales de la instancia DUT en IEC.
`HasComponent`		Las variables y los objetos se asignan en IEC como variables. Por lo tanto, cada `HasComponent` la referencia se convierte en una declaración de variable en IEC. Los métodos también se convierten en métodos del bloque de funciones en IEC. El usuario tiene que aplicar las reglas de modelado en el Informationsmodell-Editor antes de que se generen las POU IEC. Se pueden seleccionar o deseleccionar miembros opcionales y se pueden generar miembros concretos para marcadores de posición.
`HasProperty`	En OPC UA, las propiedades tienen el carácter de metainformación adicional para datos de proceso. Pueden ser de naturaleza estática, por ejemplo unidades de ingeniería. Pero también pueden cambiar cuando el servidor se está ejecutando.	En IEC, esta referencia se maneja exactamente como `HasComponent`. Como resultado, también se crean variables para esto en el bloque de funciones. Un problema sin resolver es el manejo de propiedades en variables en UA (mediante el desvío de HasTypeDefinition y VariableType). En IEC, la variable de tipo `INT` Habría que estructurarse una vez más y tener hijos. Actualmente, las propiedades de las variables en OPC UA se ignoran y no se puede acceder a ellas desde IEC.
