Programación en el editor orientado a páginas
Nota
Al crear el POU, se compromete con el lenguaje de implementación. Posteriormente, no es posible cambiar entre Diagrama de función continua (CFC) y Diagrama de función continua (CFC) - orientado a páginas lenguajes de implementación.
El lenguaje de implementación "Diagrama de Función Continua (CFC) orientado a páginas" es una variante de CFC. La diferencia con el CFC simple radica en que el código puede distribuirse en cualquier número de páginas en el editor. De esta forma, se pueden crear diagramas de bloques de función extensos que, a la vez, son fáciles de imprimir. Cada página tiene áreas de borde donde se organizan las conexiones con las demás páginas.
Creando páginas
Configuración del tamaño de la página
Copiar e insertar páginas en el navegador de páginas
Copiar la implementación de un POU en el lenguaje de implementación CFC e insertarla en una página
Disposición bien estructurada y que ahorra espacio de entradas, salidas y marcas de conexión en las áreas fronterizas
Conexión a través de páginas con marcas de conexión
 |

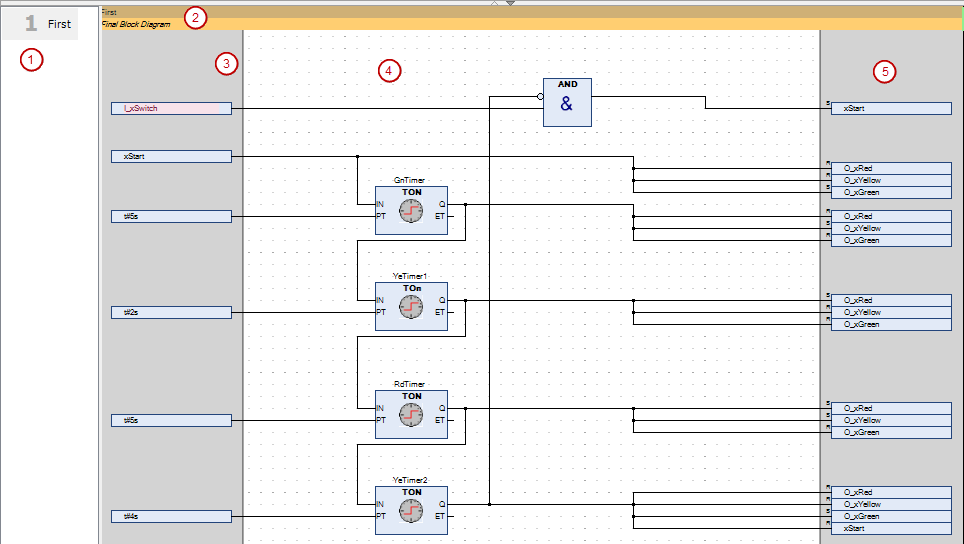

Navegador de páginas
Encabezado de página con nombre y descripción
Área del borde izquierdo reservada para entradas y marcas de conexión de sink
Área del programa
Área del borde derecho reservada para salidas y marcas de conexión de fuente
Configurando el editor
Puede configurar la apariencia, el comportamiento y la impresión de todo el proyecto en el CODESYS opciones en el Editor de CFC categoría. Por ejemplo, en el Vista Pestaña, puede configurar el color de las líneas de conexión dependiendo del tipo de datos.
Edición
Puedes arrastrar un Página elemento de la Caja de instrumento Vista de la navegación de la página. Luego se inserta una página adicional.
Puede seleccionar páginas existentes en la navegación de páginas y hacer clic Editar → Copiar y Editar → Pegar para duplicarlos.
El tamaño de la página se cambia mediante el Editar el tamaño de la página dominio.
Las conexiones entre varias páginas se establecen mediante el Marca de conexión – Fuente y Marca de conexión – Fregadero Elementos. Al arrastrar una línea de conexión desde un pin de entrada o de salida hasta el borde, se crea automáticamente una nueva marca de conexión . La ventaja es que la ayuda de entrada "Listar componentes" proporciona todas las fuentes de marca de conexión definidas previamente.
Si ha seleccionado un elemento en el editor, puede usar las flechas para desplazarse de un elemento a otro y navegar por el circuito. Si selecciona una marca de conexión y pulsa otra flecha, se seleccionará también la marca de conexión correspondiente de la página anterior/siguiente.
Puede transferir redes desde un POU de CFC al área de programa de un CFC orientado a páginas haciendo clic Editar → Copiar y Editar → Pegar (desde el portapapeles). También puedes usar la función de arrastrar y soltar.
Orden de ejecución
El orden de ejecución se determina automáticamente según el orden de las páginas, a medida que estas se ordenan en el navegador de páginas del editor. Dentro de una página, un objeto CFC orientado a páginas se comporta como tal. Por lo tanto, puede alternar entre... Modo de flujo de datos automático y Modo de orden de ejecución explícita.
Comandos adicionales en el CFC orientado a páginas editor
Cuando utiliza el editor orientado a páginas, el menú CFC también proporciona la Editar el tamaño de la página y Editar hoja de trabajo comandos.
