Declaración del módulo

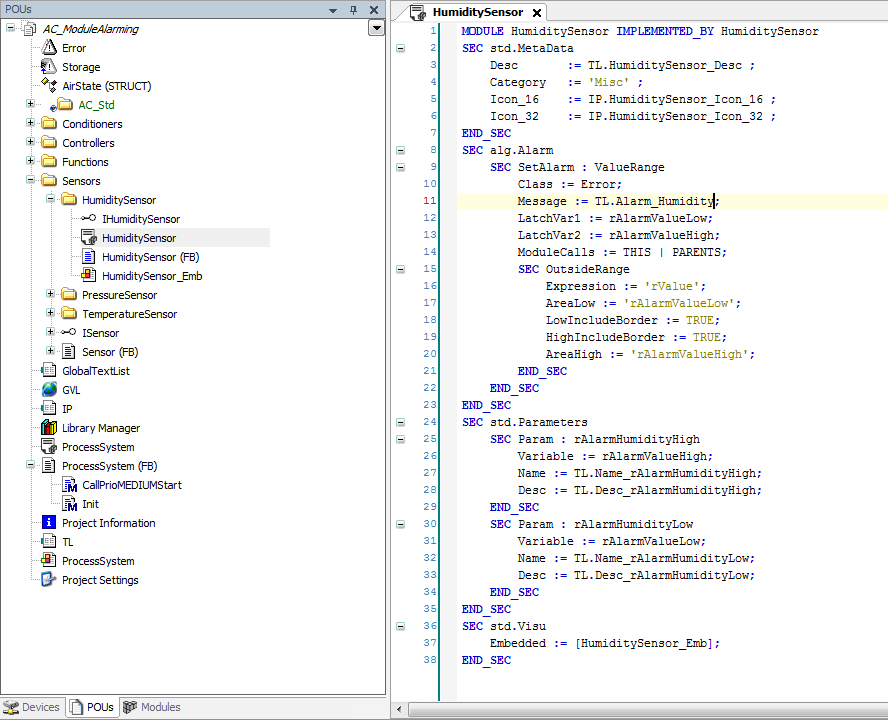

Módulos en el CODESYS Application Composer se definen en una declaración de módulo. La declaración del módulo es un objeto independiente del conjunto de POU y constituye la base para el uso de un módulo en árbol de módulos.

Objetos de la POU:

Los módulos se declaran con su propio lenguaje de descripción, que es similar a la declaración de variables en el código ST (texto estructurado).

. Principio básico

Cada declaración de módulo se basa en un bloque de funciones (módulo FB).
El módulo FB contiene la lógica funcional.
La declaración del módulo agrega información estructural y de configuración al módulo FB.

. Elementos definibles de la declaración del módulo

Parámetros
Las variables de entrada del módulo FB se pueden marcar como parámetros para permitir la parametrización estructurada del módulo.
Entradas y salidas del módulo
Las variables de entrada y salida del módulo FB pueden definirse como E/S de módulos y conectarse a variables, otros módulos o E/S de dispositivos.
tragaperras
Las ranuras permiten la integración de otros módulos como submódulos, definiendo así una estructura jerárquica de módulos.
Submódulos predeterminados
Asignaciones predefinidas para las ranuras de los módulos que se aplican automáticamente cuando se inserta un módulo.
Visualizaciones
Los módulos pueden proporcionar visualizaciones de páginas, así como visualizaciones incrustadas que se generan y enlazan automáticamente.
Módulo proxy FBs
Los bloques de funciones de proxy se pueden definir para implementar referencias a través de los límites de la aplicación o el controlador.
Referencias de instancia
Referencias a instancias de FB que el usuario asigna a instancias específicas solo en el momento de la configuración.
Alarmas
Los módulos pueden utilizar la gestión de alarmas de CODESYS para definir y evaluar las alarmas de las variables del módulo FB.
Indicadores de proceso
Indicadores para usar módulos en procesos secuenciales (por ejemplo, cadenas de pasos).

Formato de la declaración del módulo

Un encabezado con el formato MODULE<nombre> inicia la declaración. A continuación, se presenta una lista de secciones.

Cada sección se introduce con la palabra clave SEC (para «sección») y un nombre único. La palabra clave END_SEC cierra la sección. El contenido de una sección contiene una lista de entradas que consta de más secciones o definiciones.

Una definición se compone de un nombre y un valor opcional y termina con punto y coma.

Los comentarios se pueden usar como en el código ST: «//» para un comentario de una sola línea y «(*» y «*)» para comentarios de varias líneas. Los espacios en blanco (tabulaciones y espacios) y la línea o línea nueva se pueden usar para separar las partes de una declaración. De lo contrario, se ignoran cuando se procesan

Al igual que con el código ST, la distinción entre mayúsculas y minúsculas no hace ninguna diferencia.

ejemplo 9. El siguiente ejemplo explica los elementos de una declaración de módulo.

01    MODULE Persistence IMPLEMENTED_BY PersistenceFB
02    SEC MetaData
03        NAME       := TL.ChannelName ;
04        DESC       := TL.ChannelDesc ;
05        COLLECTION CATEGORY := ’Persistence’TL.Collection  ;
06        ICON_16    := IP.Channel16 ;
07        ICON_32    := IP.Channel32 ;
08    END_SEC
09    SEC Toplevel
10              SEC STANDARD_TASK : LOW
11                      NAME  := LOW ;
12                      DESC  := TL.TaskLow ;
13                      FLAGS := CREATE_IF_MISSING | READONLY ;
14              END_SEC
15              GVL_NAME := 'GVL_%InstanceName%' ;
16     END_SEC

El nombre del módulo se define en la línea 01. IMPLEMENTED_BY define el bloque de funciones «PersistenceFB» que contiene la lógica del módulo. Este bloque de funciones debe derivar de IModule. MetaData la sección comienza en la línea 02 y termina en la línea 08. Esta sección contiene cinco definiciones. La posibilidad de incluir secciones anidadas se muestra en el Toplevel sección (líneas 09-16) que contiene STANDARD_TASK subsección (línea 10).

Sintaxis de la declaración del módulo.

En esta sección se explicará la sintaxis y la estructura sintáctica permitida de una declaración de módulo.

En el siguiente escáner, los tokens se escribirán en mayúsculas (ejemplo: ID). Los no terminales de la gramática se escribirán entre llaves (ejemplo: {Entry}).

Análisis léxico (escáner)

En el primer paso se crearán los llamados tokens (o lexemas) a partir de los caracteres de la declaración del módulo (ejemplo: palabras clave, constantes, identificadores).

Los espacios en blanco y los caracteres de nueva línea/avance de línea separan los tokens, pero de lo contrario se ignorarán. Los comentarios también serán ignorados para el tratamiento posterior de la declaración. (Los comentarios se pueden escribir en una sola línea (//") o comentarios de varias líneas ((* y *)) como en el lenguaje ST. Los comentarios de varias líneas se pueden anidar.

Básicamente, un token siempre tiene una longitud máxima. Por ejemplo a123 se interpretará como un identificador y no como un identificador a seguido de un literal 123.

El orden de los tokens en la lista siguiente muestra su prioridad. Por ejemplo la entrada MODULE se entenderá como palabra clave y no como identificador.

. Lista de todos los tokens disponibles:

Palabras clave: MODULE, SEC, END_SEC, IMPORTS, y IMPLEMENTED_BY
OP: una secuencia no vacía de los siguientes caracteres: .:,%()[]{}<>|+-*/@!?^°=\~
Nota: Los marcadores de comentarios //, (*, y *) tienen mayor prioridad que los operadores. No puede haber ningún comentario dentro de un operador, ningún comentario puede ser, ejemplo: +//+ se interpretará, según la regla de la longitud máxima, como un operador y no como + seguido de un comentario.
LIT: Un literal IEC, tal como se usa en ST, ejemplo: 1.4, tod#12:13:14. Esto incluye los literales booleanos. TRUE y FALSE (Las mayúsculas o minúsculas no son relevantes).
Nota: Literales sin tipo con signo negativo (-1, -3.2) se leerá como dos tokens, es decir, como operador - seguido de un literal sin tipo. Como resultado de estos literales numéricos sin tipo, nunca puede ser negativo. Literales escritos (INT#-34) siempre se interpretará como un token.
ID: un identificador IEC válido ([a-zA-Z_][a-zA-Z0-9_]*), por lo que no se permiten dos subrayados consecutivos. A diferencia de ST, esto incluye también las palabras clave de ST (es decir: FUNCTION, INT, EXTENDS,…)
PUNTO Y COMA: el personaje ;

Sintaxis (analizador)

La sintaxis de la declaración del módulo está definida por la siguiente gramática. µ es una secuencia vacía.

{MDecl}        ::= MODULE {QID} {ImplSpec} {ImportsSpec} {MBody}
{ImplSpec}     ::= IMPLEMENTED_BY {QID} | µ
{ImportsSpec}  ::= IMPORTS {QID} | µ
{MBody}        ::= {SecList}
{SecList}      ::= {Modifiers} {Sec} {SecList} | µ
{Sec}          ::= SEC {QID} {SecTarget} {EntryList} END_SEC
{SecTarget}    ::= OP(":") {QID} | µ
{Modifiers}    ::= OP("[") {ModifierList} OP("]") | µ
{ModifierList} ::= {QID} OP(",") {ModifierList} | {QID}
{EntryList}    ::= {Modifiers} {Entry} {EntryList}
{Entry}        ::= {Sec} | {Def}
{Def}          ::= {QID} OP(":=") {ValList} SEMICOLON |
                   {QID} SEMICOLON
{ValList}      ::= {Val} {ValList} | {Val}
{Val}          ::= ID | LIT | OP
{QID}          ::= ID | ID OP(".") {QID}

La lista de valores de definición ({ValList}) debe completarse con punto y coma. Esto simplifica la gramática y evita ambigüedades, porque el punto y coma no puede ser parte de un valor ({VAL}), excepto dentro de una cadena literal.

El operador de asignación (:=) de definiciones ({Def}) también sirve para evitar ambigüedades ({QID}) de nombres y valores de definiciones.

Tipos definidos para definiciones

Texto: ID.ID (nombre de la lista de texto e identificador de la lista de texto) - consulte Localización de cadenas de listas de texto.
Imagen: ID.ID (nombre del grupo de imágenes e identificador del grupo de imágenes)
ID (identificador IEC)
QID (Identificador calificado): {QID} ::= ID | ID.ID
CategoryPath ::= {StringLiteral} | {CategoryPath}
Cardinalidad: [{MIN} .. {MAX}] | [ {MIN} .. INF [ {MIN}, y {MAX} son literales enteros no negativos. Si {MAX} != INF, entonces {MIN} <= {MAX} tiene que aplicar.
StringLiteral: un literal de cadena IEC puede contener saltos de línea.
Indicadores de tareas estándar ::= {Indicador de tareas estándar} | {StdTaskFlags} StdTaskFlag ::= NONE | CREATE_IF_MISSING | READONLY
Literal: cualquier literal IEC o QID (para constantes Enum)
DTBoolFlag: µ (secuencia vacía) | TRUE | FALSE
Tipo de ranura: SUBMODULE | REFERENCE
Pragmas: [ {PragmaList} ] {PragmaList} ::= {Pragma} | {Pragma} , {PragmaList} {Pragma} ::= { ( ID | {StringLiteral} | {OP2} )+ } {OP2} : todos los operadores excepto {, }, [, ] y ,.
Ruta de instancia:
InstancePath ::= {IComp} | {IComp} . {IComp} mit {IComp} ::= ID {ArrayAccess}* y {ArrayAccess} ::= [ {IntList} ] y {IntList} ::= Int | Int , {IntList}
TaskRef: Tarea_estándar. ( Low | Medium | High) | Custom_Task.ID

Rutas de instancia

En algunas posiciones de la declaración del módulo, se pueden definir rutas de instancia para direccionar una variable de un bloque de funciones: para parámetros, ranuras, E/S, matrices con tamaño variable y referencias de instancia.

Una ruta de instancia se define como una secuencia de componentes no vacía, separados por puntos: C1.C2…CN. Un componente debe ser un identificador IEC o un componente seguido de una expresión de índice [i1, …, iN], dónde i1 a iN son valores enteros.

Las rutas de instancia siempre son relativas al bloque de funciones que implementa la lógica del módulo. El primer componente de la ruta de la instancia es un miembro (VAR_INPUT o VAR_OUTPUT, dependiendo del caso de uso) del bloque de funciones. En el caso de componentes adicionales en la ruta de la instancia, estos componentes abordan la variable dentro del miembro. De lo contrario, se dirige al propio miembro. Las rutas de instancia se pueden restringir a variables de entrada o salida (ejemplo: para E/S). Para estructuras estas restricciones no son válidas. Este tipo de rutas de instancia se denominan rutas de instancia de entrada, respectivamente. rutas de instancia de salida.

Localización de cadenas de listas de texto.

Los textos de los módulos (ejemplo: descripción del módulo, nombre, descripción del parámetro) se pueden mostrar en diferentes idiomas. Estos textos se gestionan en listas de textos.

. Especificación para el nombre del idioma:

El nombre del idioma es de formato. <LanguageCode>[-<Country/Region>] (ejemplo: en-US, de-DE).
<LanguageCode> es el nombre del idioma según ISO 639-1 (ejemplo: de o en).
<Country/Region> es un código de país según ISO 3166.
Al recuperar una entrada de la lista de texto, el sistema primero busca el nombre completo del idioma. Si no encuentra nada, busca el <LanguageCode>. Si esta búsqueda también falla, se utilizará el texto predeterminado.

tabla 1. Ejemplos de nombres de idiomas en listas de texto

Idioma	Nombre del idioma
Chino	zh-CHS
Inglés	es-US
Francés	fr-fr
Alemán	de-DE
italiano	eso eso
japonés	ja-JP
portugués	pt-PT
ruso	ru-RU
Español	es-ES

Derivando declaraciones de módulo

De manera análoga a la herencia orientada a objetos de un bloque de funciones A de un bloque de funciones B ("EXTENDS"), existe la posibilidad de derivar declaraciones de módulo mediante el uso de IMPORTS palabra clave. Los modificadores UPDATE y HIDE son tratados de manera especial.

. Se utilizan las siguientes reglas:

El nombre del módulo importado debe especificarse con un espacio de nombres si este módulo está definido en una biblioteca diferente.
No se permiten importaciones cíclicas; en particular, un módulo no debe importarse a sí mismo. (Ejemplo de una importación cíclica: el módulo M_1 importa el módulo M_2, M_2 importa M_3,…, M_N importa M_1 nuevamente.)
Un módulo derivado se puede definir sin el IMPLEMENTED_BY directiva. En este caso se utilizará el bloque de funciones del módulo base.
Si un módulo derivado especifica un bloque de funciones (mediante el uso de MPLEMENTED_BY), este bloque de funciones debe derivar del bloque de funciones del módulo base o debe ser idéntico a él.
Un módulo derivado hereda todas las secciones del módulo base. Puede agregar nuevas secciones o modificar secciones existentes.
Se puede modificar una sección en el módulo derivado usando el mismo nombre y destino extendido con el modificador UPDATE. En este caso, se modifican sus entradas. Todas las definiciones que falten de la sección en el módulo derivado se tomarán del módulo base.
el modificador UPDATE y HIDE sólo se puede utilizar si la sección respectiva (nombre y destino) está definida en el módulo básico. Por el contrario, una sección que está definida en el módulo base sólo puede usarse en el módulo derivado si tiene la HIDE o UPDATE modificador. Si solo existe el HIDE modificador en la sección y no UPDATE, entonces no se permiten definiciones.
Algunas entradas deben cambiarse en el módulo derivado (ejemplo: la descripción).

ejemplo 10. Ejemplo:

MODULE MBase IMPLEMENTED_BY FBBase
SEC MetaData
        DESC := TL.Desc_Base ;
END_SEC
SEC Parameters
        SEC Param : paramxIn
                Variable := xIn ;
                Name     := TL.Param1_Name ;
                Desc     := TL.Param1_Desc ;
        END_SEC
END_SEC

MODULE MDerived IMPORTS MBase
[UPDATE] SEC MetaData
        DESC := TL.Desc_Derived ;
END_SEC
[UPDATE] SEC Parameters
        [UPDATE,HIDE] SEC Param : paramIn
                Variable := xIn ;
                DEFAULT := TRUE ;
        END_SEC
END_SEC

En el ejemplo anterior el parámetro paramIn del módulo MBase está oculto en el módulo derivado MDerived (mediante el uso del HIDE modificador), y al mismo tiempo un nuevo valor predeterminado (TRUE) Está establecido.

Notas sobre el orden de las secciones y definiciones.

El orden de las secciones inmediatamente después del encabezado del módulo es irrelevante. Dentro de las secciones el orden puede ser muy importante. Por ejemplo, el orden de las declaraciones de ranuras define el orden de los módulos en el árbol de módulos.

El orden de las definiciones siempre es irrelevante.

. Reglas para módulos derivados relacionados con el pedido:

Las secciones de los módulos base siempre se definen antes que las secciones del propio módulo.
Si se cambia una sección del módulo base mediante el uso de UPDATE o HIDE, su orden no se ve afectado.
No es posible que un módulo derivado cambie el orden definido en el módulo base.

Autocompletar y "listar componentes"

Cuando comience a escribir en el editor de módulos, todas las definiciones de sección disponibles/posibles se muestran en un menú de "lista de componentes". Sólo se muestran secciones y definiciones significativas para la posición actual. Incluso si algunas entradas de subsección tienen el mismo nombre que las entradas de subsección de otras secciones, intentará mostrar solo las definiciones de sección coincidentes.

Si Devolver se presiona después de completar la primera línea de una sección, entonces la sección se completará con todas las definiciones/secciones necesarias y el END_SEC .

Después de las definiciones de variables, las variables de entrada/salida se presentan mediante definiciones de "componentes de lista". Las banderas o valores predefinidos también se presentan en una selección de "componentes de lista", que muestra las posibles banderas/valores.

Después de las definiciones, que utilizan entradas de lista de texto o entradas de grupo de imágenes (ejemplo: la mayoría de las veces Desc :=), se presenta un menú de "componentes de lista" que incluye todas las listas de texto o grupos de imágenes disponibles y visibles y sus entradas.

Presionando F2, se puede abrir el soporte de entrada correspondiente.
