Comando: Generar

Instancias de submódulo

Matrices de tamaño configurable

Variables de búfer de conexiones de E/S directas

Matrices de multislots y referencias de instancias.

Si se asigna un módulo a una aplicación que no existe, se creará esta aplicación.

Creación de tarea estándar inexistente.

La prioridad y el tiempo de ciclo de las tareas se establecen de acuerdo con la configuración del generador. Además, se crearán tareas específicas del módulo con la configuración dada.

Creación de una lista de variables globales por nivel superior. En esta GVL, se crearán instancias de módulo que se encuentran debajo de las instancias de módulo de nivel superior de la misma aplicación. La lista de variables globales tiene el nombre definido en el módulo, o si no tiene un nombre definido, obtendrá el nombre GVL_MODULE. La GVL se encuentra debajo de la aplicación seleccionada o en el árbol de POU global.

Creación de una GVL con el nombre GVL_ MODULE_TREE para cada aplicación. Esta lista contiene variables para gestionar el árbol de módulos. El GVL se creará en la carpeta AC_Std.

Creación de un código de inicialización que se llama automáticamente durante la descarga y el cambio en línea:

Al descargar, solo se configurarán los parámetros que no estén configurados en su valor predeterminado. Al realizar el cambio en línea, se configurarán todos los parámetros. Las POU se crearán en la carpeta AC_Std.

Para cada punto de entrada definido, un PROGRAM Se creará una POU (lenguaje ST) que contiene las llamadas de los módulos de nivel superior. La llamada de esta nueva POU se agregará debajo de la tarea. En el caso de la tarea estándar, los nombres de las POU son:

Las POU se crearán en la carpeta AC_Std.

Para módulos de nivel superior en el POU pool las llamadas de tarea se crearán en todas las aplicaciones.

[Canal de E/S]: En el canal del dispositivo correspondiente se agregará el nombre de la instancia de E/S de la instancia del módulo.

[Expresión ST]: Las asignaciones de las expresiones a las entradas o de las salidas a las expresiones serán para todas las instancias de módulo debajo de la misma instancia de nivel superior. Si hay asignaciones correspondientes, para cada instancia de nivel superior una función llamada

se creará.

La tarea que define entradas y salidas será identificada por la bandera UPDATE-IOS en la descripción del módulo. Esta tarea se denominará "tarea de E/S" en la siguiente descripción.

La función para las entradas se llamará en la tarea de E/S antes de que se llame al método de tarea de la instancia del módulo. (Si la tarea de E/S es una tarea estándar, antes del método de inicio). La función para las salidas se llamará en la tarea de E/S después del método de tarea de la instancia del módulo. (Si la tarea de E/S es una tarea estándar, después del método final).

[Conexión directa al módulo de E/S, local]: Se creará una variable de búfer de tipo compatible en el bloque de funciones de la instancia de la entrada. El nombre de la variable del buffer comienza con el prefijo AC_Io_Buffer_.

Las variables del búfer se inicializarán con los valores actuales de las salidas conectadas durante la inicialización de la aplicación. El generador maneja las asignaciones de entrada y salida como una asignación ST a esta variable de búfer (ver [expresión ST].

[Conexiones directas a E/S del módulo, remotas]: Para cada salida que se conecta a una entrada de una instancia de módulo de otra aplicación, se creará una variable de búfer con tipo compatible en la red de envío GVL correspondiente. El nombre de la variable del buffer comienza con el prefijo. AC_RemoteIo_Buffer_ y se construirá a partir de la ruta de la instancia y la ruta variable de la salida. Las variables del búfer se inicializarán con la expresión de inicialización de la variable de salida, si existe. Si el valor de esta expresión de inicialización no está contenido en la información de precompilación (porque la expresión usa ejemplos: variables, funciones y constantes), se crea un error.

El generador maneja la asignación de salida como una asignación a esta variable de búfer. La asignación de entrada en la otra aplicación se maneja como una asignación de la variable correspondiente en el NVL del receptor (ver [expresión ST]).

Nota: La sincronización entre la tarea en la que se actualizará la variable de red y la tarea de E/S del módulo aún no se ha realizado. Por lo tanto, es posible que los valores se hayan escrito de forma incompleta mientras la tarea de E/S los lee.

Una instancia de módulo asignada a la aplicación A1 hace referencia a una instancia de módulo asignada a la aplicación A2 o viceversa.

Una salida de una instancia de módulo asignada a A1 se conecta a una instancia de módulo asignada a A2 mediante el uso de una conexión de E/S de módulo directa.

Se creará una tarea de comunicación. (Tiempo de ciclo y prioridad según los ajustes de la configuración del generador). En esta tarea, se llamarán las instancias de proxy y se leerán las variables FB del proxy del módulo reflejado. escrito.

Para cada aplicación que envía a la aplicación actual, se creará una GVL (envío) y se definirán las configuraciones de red. (Protocolo "UDP", transmisión cíclica, suma de comprobación, tiempo de ciclo según la configuración, tarea de comunicación). El "identificador de lista", que debe ser un valor entero entre 1 y 2^15-1, se determinará aleatoriamente al comienzo de la generación y se incrementará en 1 después de cada envío de GVL. Este valor es al menos 128 y está dentro del rango válido. Si hay referencias de módulos entre las aplicaciones una variable de tipo RMPExchangeData se creará en el GVL. El nombre de la variable contiene el nombre de la aplicación de origen y de destino. Si una instancia de módulo define variables en su definición de proxy para reflejar (MirrorVar) y se hace referencia desde otra instancia de módulo, para cada una de estas MirrorVars se creará una variable en el GVL (envío) de la instancia de módulo a la que se hace referencia. Su nombre contiene la ruta de la instancia del módulo y el TargetID de la definición "MirrorVar" correspondiente.

Para cada aplicación A2, a la que envía la aplicación actual, se creará una NVL (de recepción) y se conectará a la GVL de envío correspondiente de A2 y a la tarea de comunicación.

Un bloque de funciones de tipo RMPService será instanciado en el GVL AC_RMP e inicializado en la declaración (con atributo init_on_onlchange). Dos matrices de tipo RMPConnection Se crearán las cuales hacen referencia a las variables de tipo creadas. RMPExchangeData en los GVL y NVL.

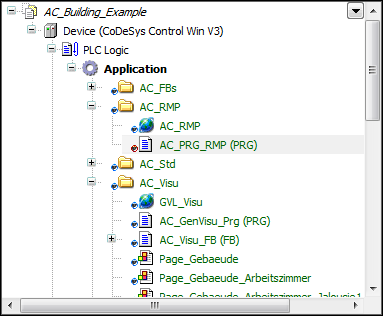

Un programa AC_PRG_RMP se creará el cual llama al bloque de funciones de tipo RMPService. Este programa se sumará a la tarea de comunicación. Además, el valor de las variables reflejadas ("MirrorVars") se establecerá y leerá en el AC_PRG_RMP programa. Esto significa que el proxy "MirrorVars" se asignará a las variables correspondientes del GVL (de recepción). Entonces el Main Se llama al método de la instancia de proxy y finalmente a las variables correspondientes del GVL (remitente) del módulo "MirrorVars". Esto sucede según la dirección de envío de las instancias del módulo a los servidores proxy.
