Generador de diagnóstico de dispositivos

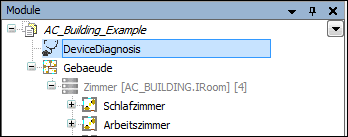

El módulo de diagnóstico de dispositivos es un componente estándar de Application Composer, que se incluye en la biblioteca AC_DeviceDiagnosis. El módulo es un módulo de nivel superior y se puede agregar al árbol de módulos mediante el comando Agregar instancia de módulo de nivel superior.

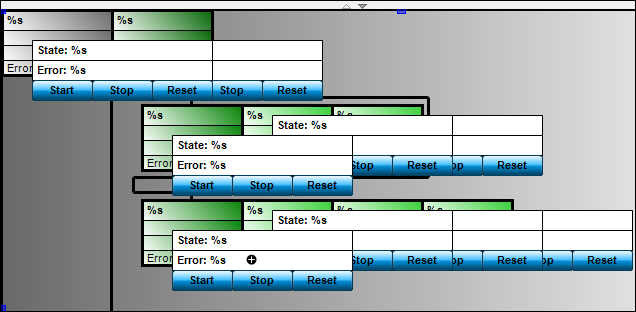

Con la ayuda del módulo de diagnóstico de dispositivos, se crea una página de visualización, basada en la configuración existente del dispositivo, que representa el PLC y los dispositivos de bus de campo conectados en una estructura de árbol. En esta estructura de árbol, se muestra el estado de cada componente. Si es necesario, se puede solicitar información detallada o cambiar el modo de funcionamiento de componentes individuales.
Requisitos
Los detalles de diagnóstico que se muestran provienen de los CAA-Device-Diagnose-FB (FB de dispositivo) que fueron creados por los dispositivos. Para generar estos componentes, la opción Activar diagnóstico para dispositivos debe establecerse en la configuración del PLC. Estos FB ofrecen no solo la información de estado normal que se muestra en la vista general (arriba), sino también información detallada, que se muestra en una pantalla adicional. Si la opción Activar diagnóstico para dispositivos no se ha configurado antes de la generación, el proceso de generación se aborta y la opción se configura automáticamente, de modo que la siguiente ejecución de generación crea la visualización deseada.
Para generar esta página de visualización, el generador de diagnóstico del dispositivo debe estar activado en el Configuración del generador.
Diagnóstico de dispositivos en modo online
En el modo en línea, se muestran el nombre del dispositivo, el estado y el código de error.
El estado de los dispositivos se muestra en un esquema de colores:
Verde: el dispositivo tiene el estado "En ejecución"
Rojo: El dispositivo no tiene el estado "En ejecución"
Al hacer clic en el dispositivo, se abre una ventana en la que se puede detener el dispositivo, (Detener), Reiniciar (Reiniciar) o iniciado (Comienzo). Cuando se abre el cuadro de diálogo por primera vez, se muestran todas las funciones. Las funciones que no son compatibles con el hardware desaparecerán tras la primera activación.
