Proyectos de dispositivos de procesamiento y proyectos de biblioteca en un mismo espacio de trabajo.

Haz clic en el comando Menú → Crear espacio de trabajo.

Alternativamente, podría seleccionar el comando utilizando el botón o Centro de mando.

En este cuadro de diálogo, asigne un nombre al nuevo espacio de trabajo; por ejemplo: Calculator – y haga clic en el Botón para seleccionar la ruta deseada en el sistema de archivos. Luego haga clic. DE ACUERDO.

En este cuadro de diálogo, seleccione el comando Crear proyecto de biblioteca.

En el Crear un nuevo proyecto de biblioteca En el cuadro de diálogo, especifique los datos de su nuevo proyecto de biblioteca.

Haz clic en el Crear botón.

Se creará el proyecto de la biblioteca.

El proyecto de la biblioteca se mostrará en el navegador del espacio de trabajo de la siguiente manera:

En el navegador del espacio de trabajo, haga clic con el botón derecho en el CalculatorLibrary.fbslib artículo y seleccione el comando Agregar artículo → Función.

En el Agregar función diálogo, especifique un nombre para la función, por ejemplo Addition - y INT como el Valor de retorno.

Seleccionar Texto estructurado (ST) como el Lenguaje de implementación y haga clic Crear.

En el editor, agregue las declaraciones de variables para las variables de entrada. x : INT; y y := INT; así como el código de implementación Addition := x+y; de modo que la función final quede así:

// Small function to perform addition
// x + y
FUNCTION Addition : INT
VAR_INPUT
    x : INT;
    y : INT;
END_VAR
VAR
END_VAR
Addition := x+y;
END_FUNCTION

En el navegador del espacio de trabajo, agregue otra función llamada Subtraction con el Valor de retorno INT al proyecto de la biblioteca. Seleccionar Texto estructurado (ST) como el Lenguaje de implementación y haga clic Crear.

En el editor, agregue también las declaraciones de variables y el código de implementación a la Subtraction función, por lo que la función final se ve así:

// Small function to perform a subtraction
// x - y
FUNCTION Subtraction : INT
VAR_INPUT
    x : INT;
    y : INT;
END_VAR
VAR
END_VAR
Subtraction := x - y;
END_FUNCTION

Seleccione el Menú → Crear proyecto de dispositivo comando, o haga clic en el icono y seleccione el comando.

En el siguiente cuadro de diálogo, especifique los datos para su nuevo proyecto y luego haga clic. Crear.

En el Agregar PLC cuadro de diálogo, seleccione el controlador, por ejemplo CODESYS Control Win V3 x64 – y haga clic DE ACUERDO.

En el siguiente diálogo Agregar programa, PLC_PRG ya se da como el Nombre y Texto estructurado (ST) es seleccionado como el Lenguaje de implementación Haga clic en . Crear para confirmar el diálogo.

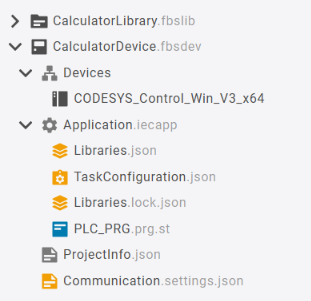

El proyecto del dispositivo se creará y se añadirá al navegador del espacio de trabajo en paralelo al proyecto de biblioteca ya creado:

El PLC_PRG.prg.st El programa se abrirá en el editor.

En el navegador del espacio de trabajo, haga doble clic en el Libraries.json archivo del proyecto del dispositivo y referencia el CalcLib proyecto de biblioteca.

 {
    "references": {
        "Standard": {
            "$type": "Placeholder",
            "placeholder": "Standard"
        },
         "CalcLib": {
            "$type": "RelativePath",
            "path": "../../CalculatorLibrary.fbslib"
        }
     },
    "placeholderOverrides": {}}

Haga clic con el botón derecho en Libraries.json archivo y seleccione el Bibliotecas de resolución comando en el menú contextual.

Cambiar al editor de la PLC_PRG.prg.st Escribe el programa y añade una declaración de variable y el código de implementación. Al escribir las primeras letras del nombre de tu biblioteca, la función de autocompletar te sugerirá la biblioteca. El programa completo tendrá este aspecto:

PROGRAM PLC_PRG
VAR
    iVar : INT := 0;
END_VAR

iVar := CalcLib.Addition(iVar, 2);
iVar := CalcLib.Subtraction(iVar, 1);

END_PROGRAM

Haga clic con el botón derecho en Application.iecapp artículo y seleccione el comando Crear aplicación.

Realice los cambios que desee en la biblioteca directamente en el proyecto de la biblioteca.

Al iniciar sesión de nuevo, CODESYS 4 detecta el cambio y abre el Confirmar descarga diálogo. No es necesario volver a resolver las bibliotecas.

Haga doble clic en el Communication.settings.json artículo.

Haz clic en el Configurar dispositivo botón.

Haz clic en el Agregar puerta de enlace botón.

En el Agregar puerta de enlace Diálogo, elija un nombre para su puerta de enlace y haga clic. Agregar.

Nota: Los valores para Dirección IP y Puerto permanecen sin cambios.

Haz clic en tu controlador para seleccionarlo y haz clic en el Conectar dispositivo botón.

Elija un nombre de usuario y una contraseña. Confirme la contraseña y haga clic. Aplicar.

Nota: La contraseña elegida debe tener al menos 8 caracteres y contener como mínimo una letra mayúscula, una letra minúscula, un carácter especial y un dígito.

En el Iniciar sesión en el dispositivo Diálogo, proporcione sus nuevas credenciales y haga clic en Acceso.

En el Navegador de dispositivos cuadro de diálogo, haga clic Seleccionar.

Para obtener más información, consulte lo siguiente: Communication.settings.json

Haga clic con el botón derecho en Aplicación.iecapp aplicación y seleccione el comando Descargar aplicación.

En el Confirmar descarga cuadro de diálogo, haga clic en el Descargar botón.

Haz clic en el icono (arriba a la derecha) o pulse el Alt+F8 Acceso directo para iniciar sesión en el controlador.

Haz clic en el Haga clic en el icono (arriba a la derecha) para ejecutar el programa.

Abrir el PLC_PRG programa en el editor.

Haz clic en el Haga clic en el icono (arriba a la derecha) para detener el programa.

Haz clic en el icono (arriba a la derecha) o pulse el Control+F8 Acceso directo para cerrar sesión en el controlador.
