Erste Schritte zur Trendvisualisierung
Wenn Sie einen Trend ausführen, gehen Sie am besten benutzergeführt vor und nutzen die Hilfe des Trendassistenten.
Legen Sie ein leeres Standardprojekt an und programmieren Sie in
PLC_PRGwenigstens eine Variable.PLC_PRGist deklariert und implementiert.Fügen Sie im Gerätebaum unter Applikation das Objekt Visualisierung hinzu.
Eine leere Visualisierung erscheint.
Öffnen Sie .
Ziehen Sie das Element Trend in die Visualisierung.
Der Dialog Trendaufzeichnung mit den Aufzeichnungseinstellungen öffnet sich.
Wählen Sie, in welcher Task die Trendaufzeichnung ausgeführt wird.
Tipp
Im Allgemeinen läuft die Trendaufzeichnung in der selben Task, in der das Hauptprogramm, also PLC_PRG, läuft.
Wählen Sie also
MainTask.Fügen Sie mit Variable hinzufügen eine Trendvariable hinzu und weisen Sie der Trendvariable eine IEC-Variable aus PLC_PRG zu.
Beenden Sie Trendkonfiguration mit OK.
Ein neu erzeugtes Objekt des Typs Trendaufzeichnung ist unter Trend Recording Manager. Die aktive Visualisierung enthält ein Trend-Element, das selektiert ist.
Führen Sie den Befehl aus.
Der Dialog Trendassistent öffnet sich.
In dem Dialog sind alle 3 Steuerelemente standardmäßig aktiviert. Beenden Sie den Dialog mit OK.
Die aktive Visualisierung enthält einen Trend mit Steuerelementen.
Setzen Sie die Applikation aktiv, die die Trendobjekte enthält.
Übersetzen Sie die Applikation mit F11.
Führen Sie den Befehl aus.
Starten Sie die Applikation mit F5.
Die Targetvisualisierung erscheint. Die Visualisierung enthält das Trenddiagramm mit dem Werteverlauf der Variablen. Die Steuerelemente ermöglichen Benutzereingaben.
PLC_PRGVisualization_Trend1VisuWithTrend
Das Programm PLC_PRG läuft als Teil der Applikation auf der Steuerung.
PROGRAM PLC_PRG
VAR
iVar : INT;
rSin : REAL;
rVar : REAL;
END_VAR
iVar := iVar + 1;
iVar := iVar MOD 33;
rVar := rVar + 0.1;
rSin := 30 * SIN(rVar);
Visualization_Trend1Visualization_Trend1 ist das Objekt, das die Konfiguration der Trendaufzeichnung enthält.
VisuWithTrendVisuWithTrend ist das Objekt, das den Trend visualisiert.
Die Visualisierung enthält 4 Elemente: ein Trend und 3 Steuerelemente. Die Eigenschaften des Trend sind wie folgt definiert.
Eigenschaften | Wert |
|---|---|
Trendaufzeichnung | Visualization_Trend1 |
Cursor anzeigen |  |
Tooltip anzeigen | |
Rahmen anzeigen | |
Datumsbereichs-Auswahl |
|
Zeitauswahl |
|
Legende |
|

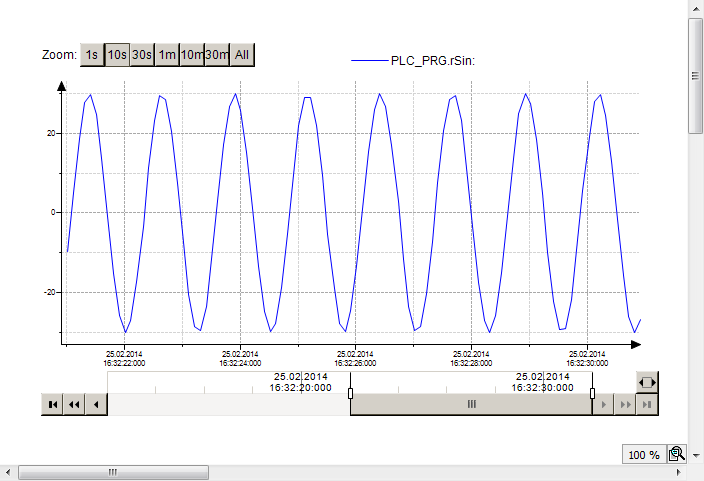

VisuWithTrend zur Laufzeit
