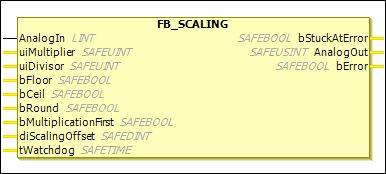

FB_SCALING

Beschreibung Funktionsbaustein

Mit dem Funktionsbaustein FB_SCALING wird der Eingang AnalogIn mit dem Skalierungsfaktor multipliziert, dann dividiert und mit dem Skalierungsoffset addiert. Der Eingang AnalogIn kann negiert werden. Bei den Datentypen INT und DINT entspricht dies einer Multiplikation mit -1. Bei den Datentypen UINT und UDINT entspricht dies einer XOR-Verknüpfung mit 16#FFFF bzw. 32#FFFFFFFF.

Über die Eingänge bFloor, bCeil und bRound kann angegeben werden, welches Rundungsverfahren bei der internen Division angewendet werden soll.

Zusätzlich kann über den Eingang tWatchdog festgelegt werden, dass sich der Eingang AnalogIn innerhalb der angegebenen Zeit geändert haben muss. Bleibt der Eingang AnalogIn innerhalb der angegebenen Zeit unverändert, wird der Ausgang bStuckAtError auf TRUE gesetzt. Eingang tWatchdog auf t#0ms gesetzt oder nicht verwendet, ist die Überprüfung abgeschaltet. Der Ausgang bStuckAtError ist kein FB-Fehler, somit geht die TwinSAFE Gruppe nicht in einen Fehlerzustand. Es muss innerhalb des Anwenderprogrammes darauf reagiert werden.

EL6900

Der Baustein FB_SCALING wird von der EL6900 nicht unterstützt.

Tabelle 50. VAR_INPUT

Name	Datentyp	Initialwert	Beschreibung, Parameterwerte
`AnalogIn`	`LINT`	`0`	Eingang für die Skalierung. Der Eingang kann negiert werden. Erlaubte Datentypen: `UINT`, `INT`, `UDINT`, `DINT`
`uiMultiplier`	`SAFEUINT`	`0`	Skalierungsfaktor Multiplikator Nur konstanter Wert erlaubt (keine Variable)
`uiDivisor`	`SAFEUINT`	`0`	Skalierungsfaktor Divisor Nur konstanter Wert erlaubt (keine Variable)
`bFloor`	`SAFEBOOL`	`FALSE`	Rundungsverfahren: Nachkommastellen werden abgeschnitten Nur konstanter Wert erlaubt (keine Variable) Es darf nur einer der Eingänge `bFloor`, `bCeil` und `bRound` `TRUE`sein.
`bCeil`	`SAFEBOOL`	`FALSE`	Rundungsverfahren: Die nächstgrößere Ganzzahl wird als Ergebnis zurückgegeben Nur konstanter Wert erlaubt (keine Variable) Es darf nur einer der Eingänge `bFloor`, `bCeil` und `bRound` `TRUE` sein.
`bRound`	`SAFEBOOL`	`FALSE`	Rundungsverfahren: Es wird kaufmännisch gerundet (beispielsweise wird 2,5 zu 3 aufgerundet) Nur konstanter Wert erlaubt (keine Variable) Es darf nur einer der Eingänge `bFloor`, `bCeil` und `bRound` `TRUE` sein.
`bMultiplicationFirst`	`SAFEBOOL`	`FALSE`	`TRUE`: Bei der Skalierung wird nach der optionalen Negation zuerst multipliziert `FALSE`: Bei der Skalierung wird nach der optionalen Negation zuerst dividiert
`diScalingOffset`	`SAFEDINT`	`0`	Offset, der zum Analogwert addiert wird Nur konstanter Wert erlaubt (keine Variable)
`tWatchdog`	`SAFETIME`	`TIME#0ms`	Zeit in ms, innerhalb der sich der Eingangswert `AnalogIn` ändern muss Wenn der Wert `t#0ms` ist, dann ist die Prüfung abgeschaltet.

Tabelle 51. VAR_OUTPUT

Name	Datentyp	Initialwert	Beschreibung, Parameterwerte
`bStuckAtError`	`SAFEBOOL`	`FALSE`	Wird `TRUE`, wenn sich der Eingangswert `AnalogIn` für die Zeit `tWatchdog` nicht geändert hat.
`AnalogOut`	`SAFEUSINT`	`0`	Ausgang mit dem skalierten Eingangssignal Negation `AnalogIn` Multiplikation Skalierungsfaktor Zähler Division Skalierungsfaktor Nenner Addition Skalierungsoffset Erlaubte Datentypen: `UINT`, `INT`, `UDINT`, `DINT`. Datentyp muss entsprechend der Eingangsdatentypen gewählt werden
`bError`	`SAFEBOOL`	`FALSE`	`TRUE`: Der Ausgang `AnalogOut` hat einen Overflow oder Underflow Bei der Multiplikation tritt ein 32-Bit-Overflow auf. Bei der Division tritt durch Aufrunden ein 32-Bit-Overflow auf. `FALSE`: Kein Fehler aufgetreten.

Name

Datentyp

Initialwert

Beschreibung, Parameterwerte

bStuckAtError

SAFEBOOL

FALSE

Wird TRUE, wenn sich der Eingangswert AnalogIn für die Zeit tWatchdog nicht geändert hat.

AnalogOut

SAFEUSINT

0

Ausgang mit dem skalierten Eingangssignal

Negation AnalogIn
Multiplikation Skalierungsfaktor Zähler
Division Skalierungsfaktor Nenner
Addition Skalierungsoffset

Erlaubte Datentypen: UINT, INT, UDINT, DINT. Datentyp muss entsprechend der Eingangsdatentypen gewählt werden

bError

SAFEBOOL

FALSE

TRUE:

Der Ausgang AnalogOut hat einen Overflow oder Underflow
Bei der Multiplikation tritt ein 32-Bit-Overflow auf.
Bei der Division tritt durch Aufrunden ein 32-Bit-Overflow auf.

FALSE: Kein Fehler aufgetreten.
